속성

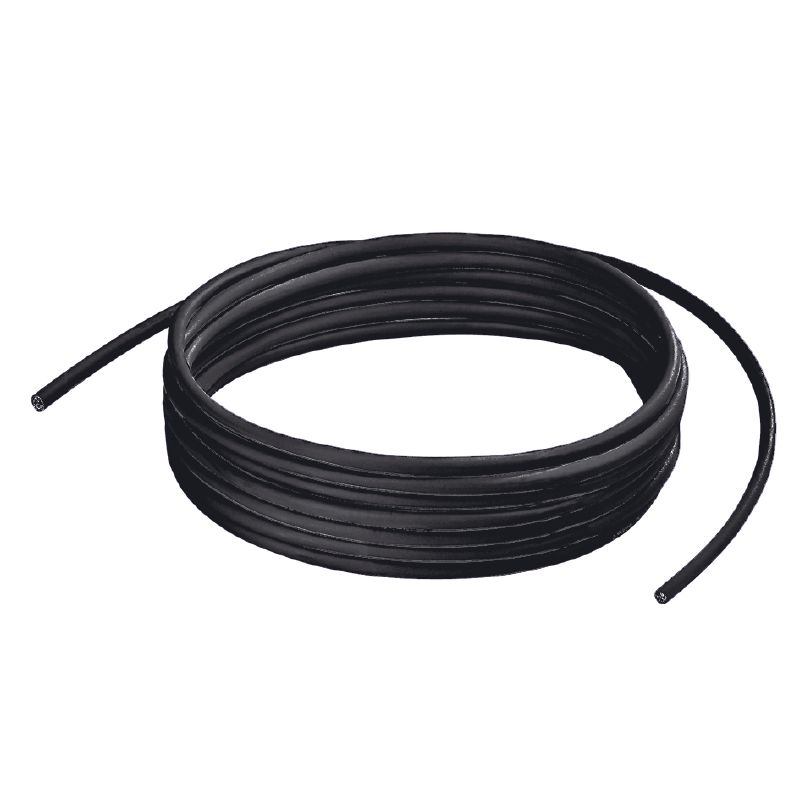

| 버전 | 시스템 케이블, Cat.7(ISO/IEC 11801), LSZH, 305 m |
| 주문 번호 | 1344690000 |
| 유형 | IE-C7FS8LE-305M |
| GTIN(EAN) | 4050118146387 |
| 수량 | 1 items |
| 패키징 | 상자 안의 케이블 링으로 |
| 길이 | 305 m |
| 길이 (인치) | 12,007.874 inch |
| 순중량 | 12,088 g |
| 보관 온도 | -20 °C...60 °C |
| 작동 온도 | -20 °C...60 °C |
| 설치 온도 | 0 °C...50 °C |
| RoHS 준수 상태 | 준수 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 와이어 개수 | 8 |
| 외피 색상 | 검정 |
| 절연 | PE |
| 차폐 | 예 |
| 테스트 전압: 와이어-와이어-차폐 | 2초 동안 2.5kV / DC |
| 할로겐 | 아니요 |
| 화염 내성 | in accordance with IEC 60332-1 |
| 연기 침투성 | IEC 60754-2 규격 |
| 일반 통신 케이블 설비 |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| 인증 번호(cULus) | E349758 |
| 연기 침투성 | IEC 60754-2 규격 |
| 일반 통신 케이블 설비 |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| 구리 직경 | 0.43 mm |
| 꼬임 | 7 |
| 단면적 | 4*2*AWG 27/7 - 4*2*0.1 mm² |
| 와이어 개수 | 8 |
| 와이어 재질 | 비절연 구리 와이어 |
| 와이어 코어의 배치 | 꼬임 쌍 |
| 완전 차폐 | 구리 배선으로 제조된 차폐 편주 |
| 외피 색상 | 검정 |
| 외피 직경 | 6.0 mm |
| 재질 외피 | LSZH |
| 절연 | PE |
| 절연재 단면적 | 1 mm |
| 차폐 | S/FTP |
| 차폐 편조물의 겹침 | 60 % |
| 컬러 시퀀스 또는 와이어 - 와이어 쌍 | 흰색 - 파란색, 흰색 - 주황색, 흰색 - 녹색, 흰색 - 갈색 |
| 1 kHz에서 용량 | 44 nF/km |
| 10 MHz/m에서의 커플링 저항 | 5 mΩ |
| EN 50174-2 규격 분리 등급 | d |
| 루프 저항 | 170 Ω/km |
| 범주 | Cat.7(ISO/IEC 11801) |
| 작동 전압 | 최대 125 V |
| 저항 차이 | 5 % |
| 지연 스큐 | 2.5 ns/100m |
| 최대 1000 MHz의 차폐 감쇠 | 60 dB |
| 최대 1000 MHz의 커플링 | 80 dB |
| 테스트 전압: 와이어-와이어-차폐 | 2초 동안 2.5kV / DC |
| 특성 임피던스 | 100 ± 5 Ω (100MHz에서) |
| 견인력 | 최대 40 N |
| 연기 침투성 | IEC 60754-2 규격 |
| 최소 구부림 반경, 한 번만 | 5 x 케이블 직경 |
| 할로겐 | 아니요 |
| 화염 내성 | in accordance with IEC 60332-1 |
| 승인/인증/적합성 문서 |
[TSN - CC-Link CabinetLine Raw cable Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293952)
[Field - CC-Link CabinetLine Raw cable Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293953) [Control - CC-Link CabinetLine Raw cable Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293954) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
| ETIM 8.0 | EC003249 |
| ETIM 9.0 | EC003249 |
| ECLASS 9.0 | 27-06-18-05 |
| ECLASS 9.1 | 27-06-90-90 |
| ECLASS 10.0 | 27-06-18-01 |
| ECLASS 11.0 | 27-06-18-01 |
| ECLASS 12.0 | 27-06-18-01 |
| ECLASS 13.0 | 27-06-18-01 |
| ECLASS 14.0 | 27-06-18-01 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E349758 |
