속성
| 버전 | PCB 플러그인 커넥터, M12, Solder connection, Cat.6A / Class EA (ISO/IEC 11801 2010), IP67, 스크류된 경우, 리플로우 호환, 1-파트 |
| 주문 번호 | 2168220000 |
| 유형 | IE-PCB-M12X-S-90 |
| GTIN(EAN) | 4050118427233 |
| 수량 | 10 items |
| 벽 두께, 최소 | 1 mm |
| 벽 두께, 최대 | 2.5 mm |
| 순중량 | 0.01 g |
| 작동 온도 | -40 °C...85 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| 극 수 | 8 |

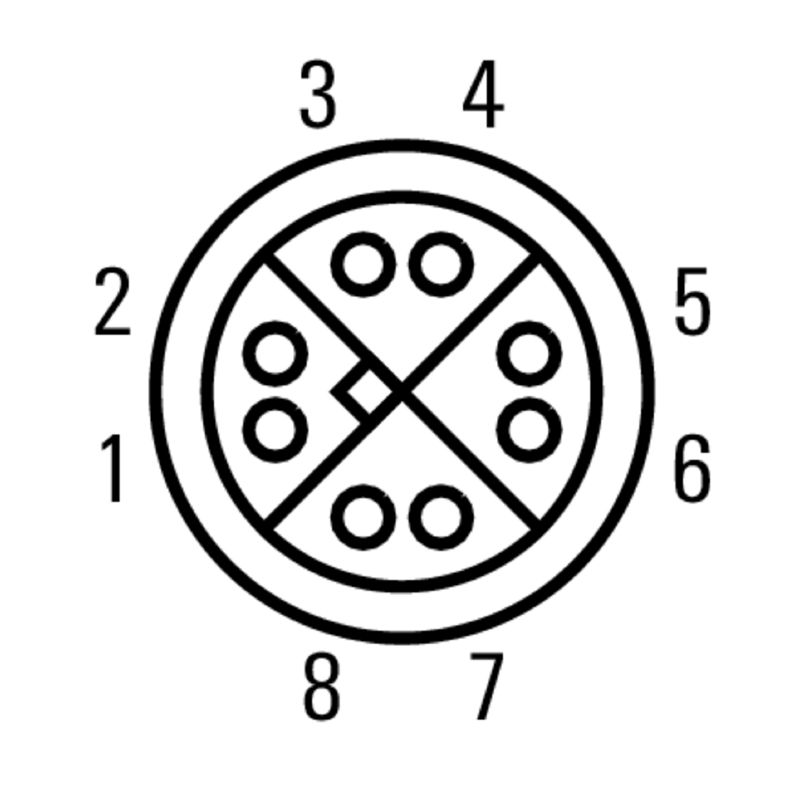

| 코딩 | X-코딩 |
| 정격 전압 | 48 V |
| 보호 등급 |
IP67
스크류된 경우 |
| 접점 표면 | 금 도금 니켈 |
| 하우징 기본 재질 | CuZn |
| 결선 나사산 | M12 |
| 절연 강도 | 100 MΩ |
| 플러그 주기 | ≥ 100 |
| 접점 재질 | 구리 합금 |
| 극 수 | 8 |
| 결선 1 | M12 |
| 결선 2 | Solder connection |
| 구성 | 리플로우 호환 |
| 하우징 기본 재질 | CuZn |
| 범주 | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 결선 나사산 | M12 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 금 도금 니켈 |
| 차폐 재질 | CuSn |
| 차폐 | 360° 올라운드 인클로저 |
| 보호 등급 |
IP67
스크류된 경우 |
| 플러그 주기 | ≥ 100 |
| 승인/인증/적합성 문서 |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[CC Link IE Field M12-X](https://mdcop.weidmueller.com/mediadelivery/asset/900_81578) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_43415) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2168220000) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC003568 |
| ETIM 8.0 | EC003568 |
| ETIM 9.0 | EC003568 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-44-01-10 |
| ECLASS 12.0 | 27-44-01-10 |
| ECLASS 13.0 | 27-44-01-10 |
| ECLASS 14.0 | 27-44-01-10 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E316369 |
