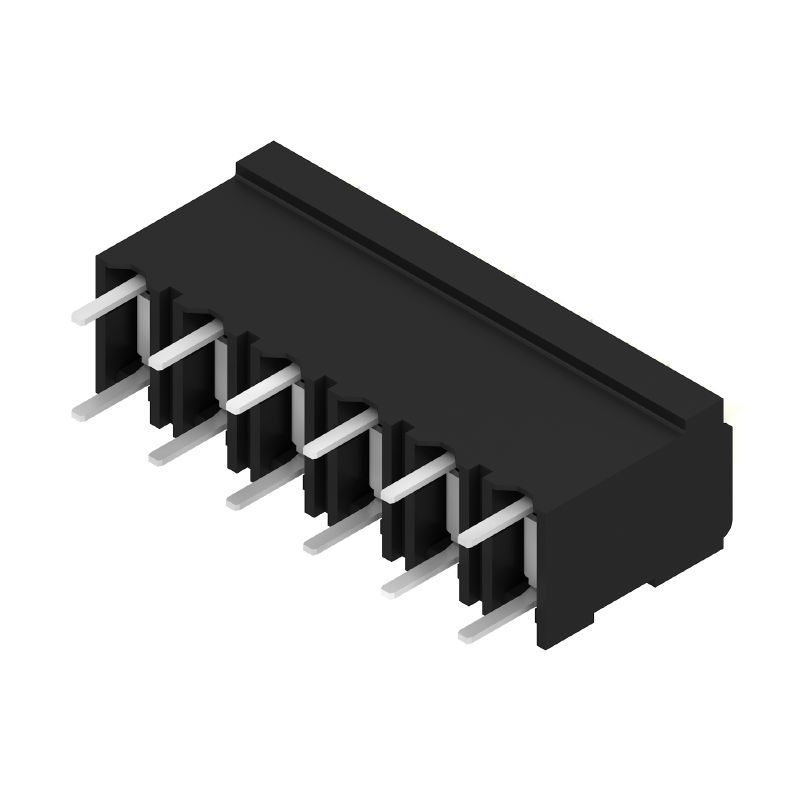

LSF-SMT 5.08/06/180 3.5SN BK RL — 제품 이미지

데이터 시트 다운로드 EDA 단일 구성요소 관련 제품

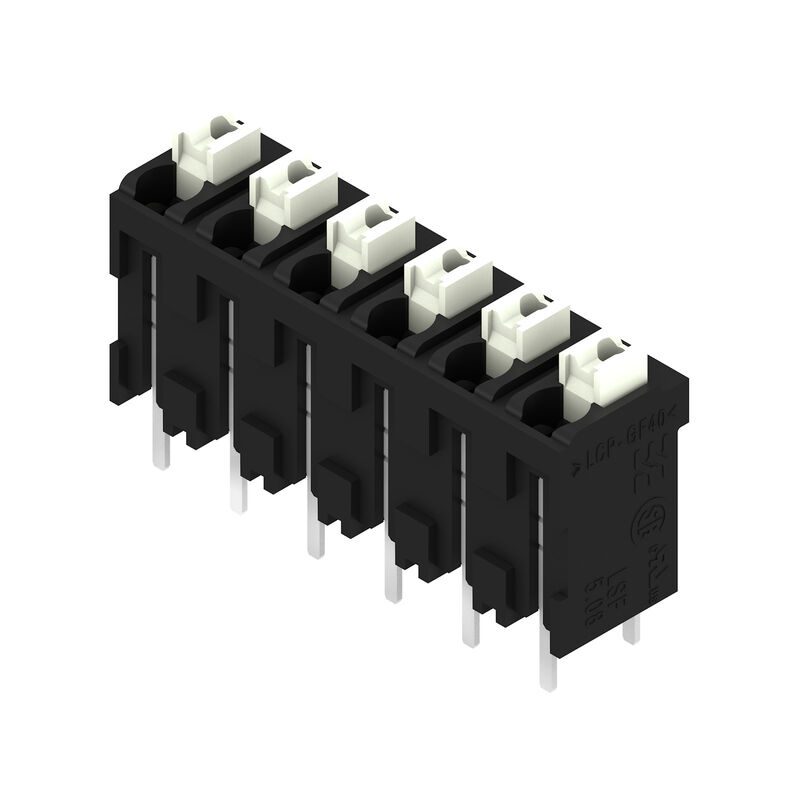

LSF-SMT 5.08/06/180 3.5SN BK RL

PCB 단자대, 5.08 mm, 극 수: 6, 180°, 솔더 핀 길이(l): 3.5 mm, 검정, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², Tape

항목 번호 1876170000

속성

일반 주문 데이터

버전	PCB 단자대, 5.08 mm, 극 수: 6, 180°, 솔더 핀 길이(l): 3.5 mm, 검정, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², Tape
주문 번호	1876170000
유형	LSF-SMT 5.08/06/180 3.5SN BK RL
GTIN(EAN)	4032248466641
수량	175 items
제품 데이터	IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
패키징	Tape

치수 및 중량

깊이	7.8 mm
깊이 (인치)	0.307 inch
높이	17.5 mm
높이 (인치)	0.689 inch
가장 낮은 버전의 높이	14 mm
너비	29.6 mm
폭 (인치)	1.165 inch
순중량	5.476 g

온도

연속 작동 온도, 최대

120 °C

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

시스템 매개변수

제품군	OMNIMATE 시그널 - 시리즈 LSF
와이어 결선 방식	액추에이터 탑재 PUSH IN
PCB에 장착	THT/THR 용접 결선
도체 아웃렛 방향	180°
피치(mm)(P)	5.08 mm
피치(인치)(P)	0.2 "
극 수	6
핀 시리즈 수량	1
고객 맞춤	아니요
행 수	1
솔더 핀 길이(l)	3.5 mm
솔더핀 길이 공차	+0,1 / -0,3 mm
솔더핀 크기	0.35 x 0.8 mm
솔더핀 크기 = d 공차	0 / -0,1 mm
솔더 구멍 직경(D)	1.1 mm
솔더 구멍 직경 공차(D)	+ 0,1 mm
폴당 용접 핀 수	2
탈피 길이	8 mm
L1(mm)	25.4 mm
L1(인치)	1 "
DIN VDE 0470에 따른 터치 안전 보호	IP 20
DIN VDE 57 106에 따른 터치 안전 보호	손가락 터치 안전
보호 등급	IP20
볼륨 저항	1.60 mΩ

자재 데이터

절연재	LCP GF
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 175
Moisture Level (MSL)	1
UL 94 가연성 등급	V-0
접점 재질	구리 합금
용접 결선의 레이어 구조	4...6 µm Sn 매트
보관 온도, 최소	-40 °C
보관 온도, 최대	70 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	120 °C
온도 범위, 설치, 최소	-30 °C
온도 범위, 설치, 최대	120 °C

결선에 적합한 컨덕터

클램프 범위, 최소	0.13 mm²
클램프 범위, 최대	1.5 mm²
결선 단면규격 AWG, 최소	AWG 28
결선 단면규격 AWG, 최대	AWG 14
단선, 최소 H05(07) V-U	0.2 mm²
단선, 최대 H05(07) V-U	1.5 mm²
연선, 최소 H05(07) V-K	0.2 mm²
연선, 최대 H05(07) V-K	1.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소	0.25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대	0.75 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소	0.25 mm²
페럴 포함, DIN 46228 pt 1, 최대	1.5 mm²
클램프형 도체	도체 결선 단면적: 정격: 0.25 mm² 와이어 종단 페룰: 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 9025760000 도체 결선 단면적: 정격: 0.34 mm² 와이어 종단 페룰: 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 9025770000 도체 결선 단면적: 정격: 0.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 0690700000 도체 결선 단면적: 정격: 0.75 mm² 와이어 종단 페룰: 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 9021040000
참조 텍스트	페룰 길이는 제품과 정격 전압에 따라 선택합니다. 플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료	IEC 60664-1 IEC 61984
정격 전류, 극 수(Tu=20°C)	17.5 A
정격 전류, 최대 극 수(Tu=20°C)	17.5 A
정격 전류, 극 수(Tu=40°C)	17.5 A
정격 전류, 최대 극 수(Tu=40°C)	15 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2	500 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2	320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3	250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2	4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2	4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3	4 kV
단시간 내전류 저항	3 x 1s, 80 A

CSA에 따른 정격 데이터

협회(CSA)	CSA
인증 번호(CSA)	200039-1664286
정격 전압(사용 그룹 B / CSA)	300 V
정격 전압(사용 그룹 D / CSA)	300 V
정격 전류(사용 그룹 B / CSA)	10 A
정격 전류(사용 그룹 D / CSA)	10 A
와이어 단면적, AWG, 최소	AWG 28
와이어 단면적, AWG, 최대	AWG 14
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)	CURUS
인증 번호(cURus)	E60693
정격 전압(사용 그룹 B / UL 1059)	300 V
정격 전압(사용 그룹 D / UL 1059)	300 V
정격 전류(사용 그룹 B / UL 1059)	12 A
정격 전류(사용 그룹 D / UL 1059)	10 A
와이어 단면적, AWG, 최소	AWG 28
와이어 단면적, AWG, 최대	AWG 14
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

패키징

ESD 레벨 패키징	정전기 소산
패키징	Tape
VPE 길이	155 mm
VPE 폭	64 mm
VPE 높이	38 mm
테이프 깊이 (T2)	20 mm
테이프 폭 (W)	44 mm
테이프 포켓 깊이 (K0)	19.5 mm
테이프 포켓 높이 (A0)	8.05 mm
테이프 포켓 폭 (B0)	29.5 mm
테이프 포켓 분리 (P1)	20 mm
테이프 홀 분리 (E)	1.75 mm
테이프 포켓 분리 (F)	20.2 mm
테이프 릴 직경 ∅ (A)	330 mm
표면 저항	Rs = 10⁹ - 10¹² Ω
폭 선택 & 배치 패드(W_PPP)	7.5 mm
길이 선택 & 배치 패드(L_PPP)	8.5 mm
철회 표면 직경(ø D_최대)	9 mm

유형 테스트

테스트: 표시 내구성	표준: DIN EN 60512-1-1 / 01.03 테스트: 원산지 표시, 유형 식별, 피치, 승인 마킹 UL, 내구성 평가: 사용 가능
테스트: 클램프 사용 가능한 단면	표준: DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 0.14 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 0.14 mm² 컨덕터 유형 및 컨덕터 단면: 경질 1.5 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 1.5 mm² 컨덕터 유형 및 컨덕터 단면: AWG 24/1 컨덕터 유형 및 컨덕터 단면: AWG 24/19 컨덕터 유형 및 컨덕터 단면: AWG 16/1 컨덕터 유형 및 컨덕터 단면: AWG 16/19 평가: 통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트	표준: DIN EN 60999-1 섹션 9.4 / 12.00 요구 사항: 0.2 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: AWG 28/1 컨덕터 유형 및 컨덕터 단면: AWG 28/19 평가: 통과 요구 사항: 0.3 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 꼬임 0.25 mm² 컨덕터 유형 및 컨덕터 단면: 경질 0.5 mm² 평가: 통과 요구 사항: 0.4 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 1.5 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 1.5 mm² 컨덕터 유형 및 컨덕터 단면: AWG 16/1 컨덕터 유형 및 컨덕터 단면: AWG 16/19 평가: 통과
풀아웃 테스트	표준: DIN EN 60999-1 섹션 9.5 / 12.00 요구 사항: ≥10 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: AWG 24/1 컨덕터 유형 및 컨덕터 단면: AWG 24/19 평가: 통과 요구 사항: ≥20 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 꼬임 0.25 mm² 컨덕터 유형 및 컨덕터 단면: H05V-U0.5 평가: 통과 요구 사항: ≥40 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: H07V-U1.5 컨덕터 유형 및 컨덕터 단면: H07V-K1.5 컨덕터 유형 및 컨덕터 단면: AWG 16/1 컨덕터 유형 및 컨덕터 단면: AWG 16/19 평가: 통과

중요 참고 사항

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

요청 시 누름 버튼 컬러 추가 가능

슬라이더의 작동 힘 최대 40 N

정격 단면적 기준 정격 전류 및 최소 폴 수.

DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰

DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰

도면의 P = 피치

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

케이블 사이즈가 큰 경우 PZ 6/5 압착공구를 사용하여 페럴을 "A" 형태로 압착할 것을 권장합니다.

평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
