속성
| 버전 | PCB 플러그인 커넥터, 암형 플러그, 피치(mm)(P): 5.00 mm, 극 수: 6, 180°, 박스 |
| 주문 번호 | 2741920000 |

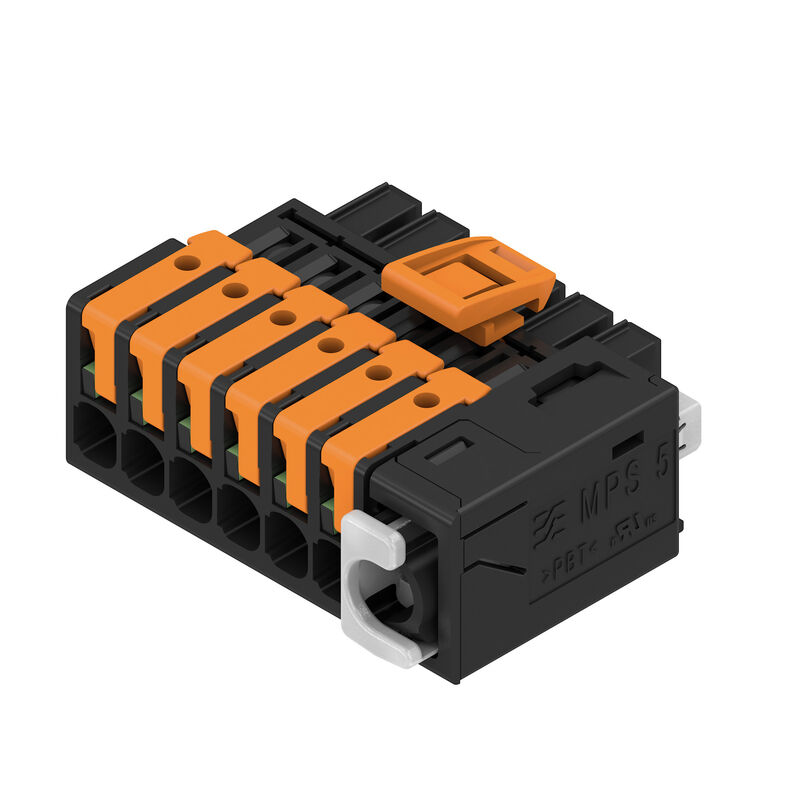

| 유형 | MPS 5/06 D11 S F4 TN B B |
| GTIN(EAN) | 4064675055372 |
| 수량 | 42 items |
| 제품 데이터 |
IEC: 400 V / 26.8 A / 0.5 - 4 mm² UL: 300 V / 18.5 A / AWG 18 - AWG 14 |
| 패키징 | 박스 |
| 깊이 | 36 mm |
| 깊이 (인치) | 1.417 inch |
| 높이 | 17.53 mm |
| 높이 (인치) | 0.69 inch |
| 너비 | 40.2 mm |
| 폭 (인치) | 1.583 inch |
| 순중량 | 34.506 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 4.0 |
| 결선 유형 | 필드 결선 |

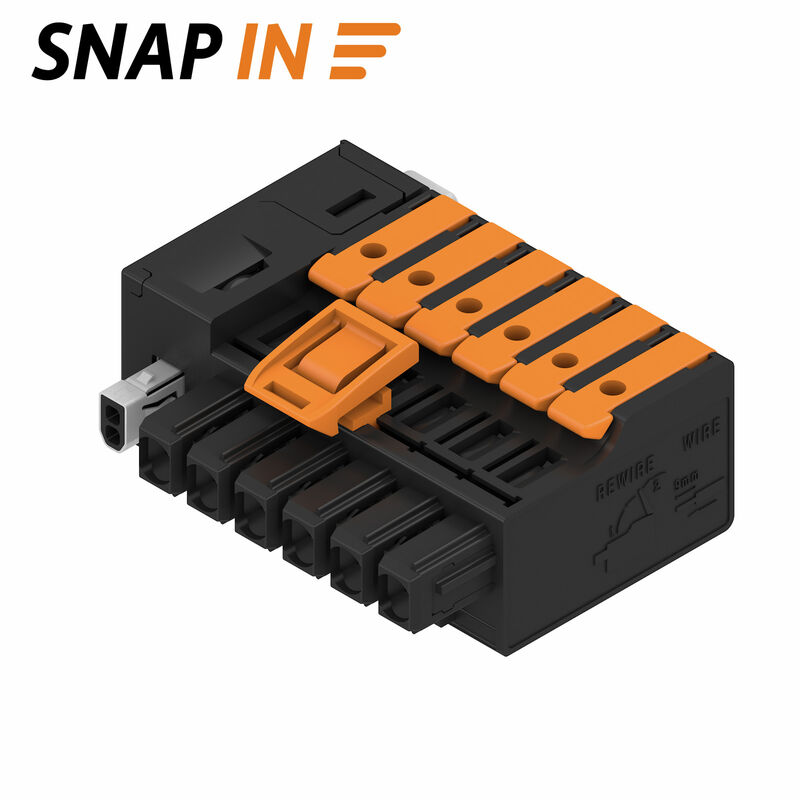

| 와이어 결선 방식 | SNAP IN |
| 피치(mm)(P) | 5 mm |
| 피치(인치)(P) | 0.197 " |
| 도체 아웃렛 방향 | 180° |
| 극 수 | 6 |
| L1(mm) | 25 mm |
| L1(인치) | 0.984 " |
| 행 수 | 1 |
| 핀 시리즈 수량 | 1 |
| DIN VDE 57 106에 따른 터치 안전 보호 | 손가락 터치 안전 |
| DIN VDE 0470에 따른 터치 안전 보호 | IP 20 |
| 보호 등급 | IP20 |
| 볼륨 저항 | ≤5 mΩ |
| 탈피 길이 | 9 mm |
| 탈피 길이 허용치 |
|
| 플러그 주기 | 25 |
| 플러깅 힘/폴, 최대 | 8.5 N |
| 당기는 힘 / 폴, 최대 | 8.5 N |
| 절연재 | PBT GF |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | I |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 600 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 보관 온도, 최소 | -25 °C |
| 보관 온도, 최대 | 55 °C |
| 작동 온도, 최소 | -40 °C |
| 작동 온도, 최대 | 85 °C |
| 클램프 범위, 최소 | 0.34 mm² |
| 클램프 범위, 최대 | 4 mm² |
| 단선, 최소 H05(07) V-U | 0.5 mm² |
| 단선, 최대 H05(07) V-U | 2.5 mm² |
| 연선, 최소 H05(07) V-K | 0.5 mm² |
| 연선, 최대 H05(07) V-K | 4 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소 | 0.34 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대 | 2.5 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소 | 0.34 mm² |
| 페럴 포함, DIN 46228 pt 1, 최대 | 2.5 mm² |
| 절연재 외경, 최대 | 4 mm |
| 클램프형 도체 |
|
| 참조 텍스트 |
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다. |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 극 수(Tu=20°C) | 26.8 A |
| 정격 전류, 최대 극 수(Tu=20°C) | 19.7 A |
| 정격 전류, 극 수(Tu=40°C) | 23.1 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 16.9 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 400 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 320 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 250 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 4 kV |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 D / UL 1059) | 300 V |
| 정격 전류(사용 그룹 B / UL 1059) | 18.5 A |
| 정격 전류(사용 그룹 D / UL 1059) | 10 A |
| 와이어 단면적, AWG, 최소 | AWG 18 |
| 와이어 단면적, AWG, 최대 | AWG 14 |
| 결선 기술(데이터) | 절연 변위 결선(IDC) |
| Connector Standard (Data) | IEC 63171-2 |
| Contact material (Data) | 청동 주석 도금 |
| Housing main material (Data) | 아연 다이캐스트 니켈 도금 |
| Material locking lever (Data) | 스테인리스 스틸 |
| Shielding material (Data) | 청동 주석 도금 |
| Material insulator (Data) | PC UL94 V0 |
| Sheath diameter, min. (Data) | 3.6 mm |
| Sheath diameter, max. (Data) | 5.7 mm |
| Insulation cross-section, min. (Data) | 0.85 |
| Insulation cross-section, max. (Data) | 1.6 |
| Dielectric strength, contact / contact (Data) | ≥ 1000 V DC |
| Dielectric strength, contact / shield (Data) | ≤ 1500 V DC |
| 전류 전달 용량(데이터) | 1.4 A |
| Contact resistance (Data) | ≤ 20 mΩ |
| Insulation strength (Data) | ≥ 500 MΩ |
| Network standard (Data) |
IEEE 802.3bw (100 BaseT1)
IEEE 802.3cg (10BaseT1) IEEE 802.3bp (1000 BaseT1) |
| PoE / PoE+ (Data) | IEEE 802.3bu / cg 적합 PoDL |
| Application-specific communication cable facilities (Data) |
ISO/IEC 11801-1 Amd.1
ISO/IEC 11801-3 Amd.1 ISO/IEC 11801-6 Amd.1 |
| Ability to reconnect (Data) | ≤ 4 사이클 (동일 단면적) |
| 극 수(신호) | 6 |
| Pitch in mm (Signal) | 5 mm |
| Pitch in inches (Signal) | 0.197 " |
| 접촉 재질(신호) | CuSn |
| 접촉 재질(신호) | 주석 도금 |
| 클램프 범위, 최소(신호) | 0.5 mm² |
| 클램프 범위, 최대(신호) | 4 mm² |
| 와이어 단면적, AWG, 최소(신호) | AWG 20 |
| 와이어 단면적, AWG, 최대(신호) | AWG 12 |
| 플라스틱 소매 페룰 포함, DIN 46228 pt 4, 최소(신호) | 0.5 mm² |
| 플라스틱 소매 페룰 포함, DIN 46228 pt 4, 최대(신호) | 2.5 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소(신호) | 0.5 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최대(신호) | 2.5 mm² |
| 연선, 최소 H05(07) V-K(신호) | 0.5 mm² |
| 연선, 최대 H05(07) V-K(신호) | 4 mm² |
| 경질, 최소 H05(07) V-U(신호) | 0.5 mm² |
| 경질, 최대 H05(07) V-U(신호) | 2.5 mm² |
| 절연 외경, 최대(신호) | 4 mm |
| Stripping length (Signal) | 9 mm |
| 정격 전류(사용 그룹 B / UL 1059) (신호) | 18.5 A |
| 정격 전류 (사용 그룹 C / UL 1059) (신호) | 18.5 A |
| 정격 전류(사용 그룹 D / UL 1059)(신호) | 10 A |
| 정격 전류, 최소 극 수(Tu=20°C)(신호) | 26.8 A |
| 정격 전류, 최대 극 수(Tu=20°C)(신호) | 19.7 A |
| 정격 전류, 최소 극 수(Tu=40°C)(신호) | 23.1 A |
| 정격 전류, 최대 극 수(Tu=40°C)(신호) | 16.9 A |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2(신호) | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2(신호) | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3(신호) | 4 kV |
| 정격 전류(사용 그룹 B / UL 1059)(신호) | 600 V |
| 정격 전압(사용 그룹 C / UL 1059)(신호) | 600 V |
| 정격 전류(사용 그룹 D / UL 1059)(신호) | 600 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2(신호) | 400 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2(신호) | 320 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3(신호) | 250 V |
| 공간 거리, 최소(신호) | 7.5 mm |
| 연면 거리, 최소(신호) | 7.5 mm |
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 참고 사항 |
|
| 승인/인증/적합성 문서 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_172911) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2741920000) |
| 사용자 문서 | [Assembly instructions MPS 5 D11 and MPS 7S-5 D11 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_311143) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| ROHS | 준수 |
