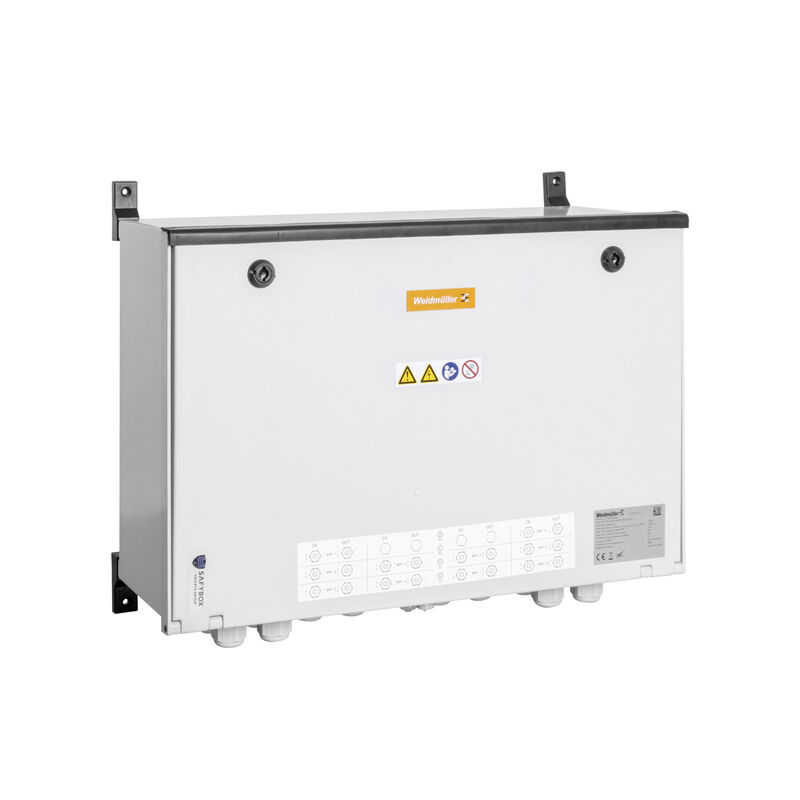

태양광 발전, 접속반

항목 번호 3165160000
데이터 시트 다운로드 제품 다운로드
액세서리 7 예비 부품 4 관련 제품 57
일반 주문 데이터 치수 및 중량 온도 DC 스트링 모니터링 인도 시 포함 보증 전기적 특성 박스 일반 데이터 입력 출력 서지 보호 DC 측 DC 부하 브레이크 스위치 분류 입찰 사양 시트

일반 주문 데이터

버전
태양광 발전, 접속반
주문 번호
3165160000
유형
PVC DC 2I 2O 10MPP SPD1R CG 11
GTIN(EAN)
4099987807210
수량
1 items

치수 및 중량

깊이
237 mm
깊이 (인치)
9.331 inch
높이
436 mm
높이 (인치)
17.165 inch
너비
600 mm
폭 (인치)
23.622 inch
순중량
9,999 g

온도

주변 온도
-20 °C…50 °C
습도
5 - 90% (비응축)

DC 스트링 모니터링

모니터링 기능
모니터 대상 없음

인도 시 포함

포함된 액세서리
  • 항목:
    마운팅 풋
  • 수량:
    4
  • 항목:
    실링 플러그
  • 수량:
    3

보증

시간 간격
5년

전기적 특성

연결당 정격 DC 전류
  • 스트링 당 전류, 최대:
    41 A
전력점당 최대 전류
41 A
정격 DC 전압
1,100 V
정격 단기 전류 저항
  • 정격 전류:
    51.25 A

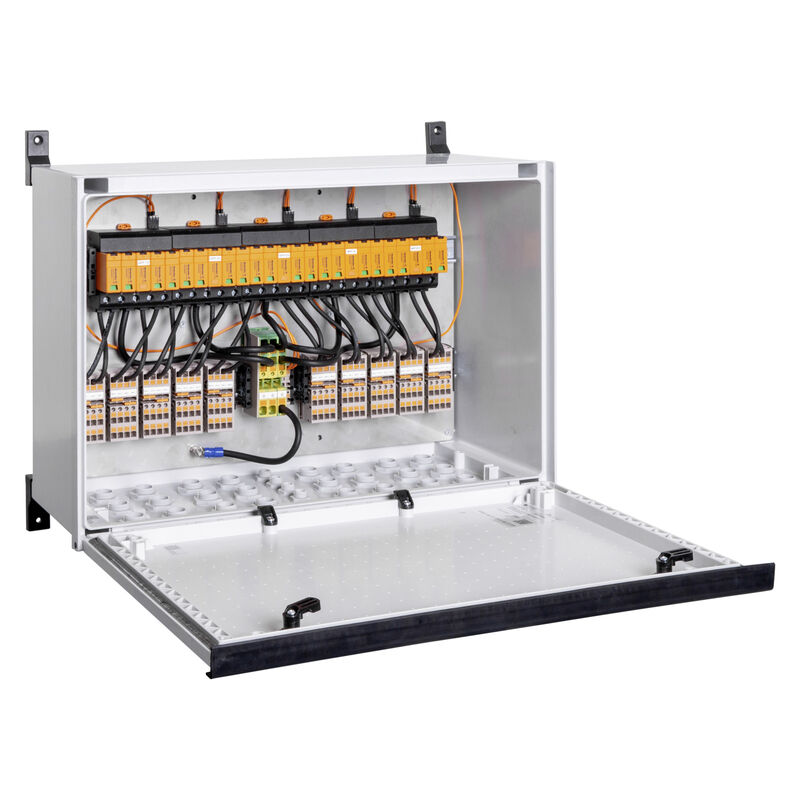

박스

결선 유형 스트링
내부 단자(케이블 글랜드 피드스루 포함)
인클로저 장착
고정 러그
장착 유형
벽면 장착
절연재
폴리에스터 유리 섬유 강화, 폴리카보네이트
충격 저항
IEC 62262 규격 IK10
커버
힌지식 문

일반 데이터

보호 등급
IP65
설치 위치
보호 실외 영역(바다에서 > 1km)
표준 규격
EN 61439-2
OVE-지침 R 11-1:2022-05-01
IEC 61643-31

입력

DC 입력 + &
  • 와이어 결선:
    • 결선 유형:
      액추에이터 탑재 PUSH IN
    • 와이어 단면, 최소:
      2.5 mm²
    • 와이어 단면, 최대:
      6 mm²

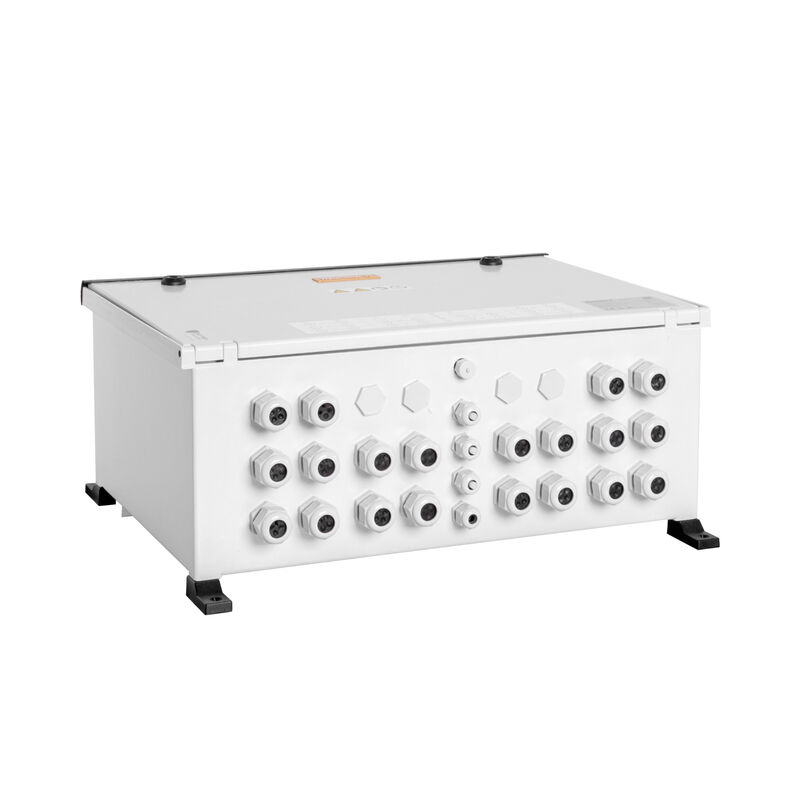

  • 케이블 인입:
    • 케이블 인입부 수:
      20
    • 케이블 직경, 최소:
      4 mm
    • 케이블 직경, 최대:
      9 mm
    • 케이블 글랜드:
      M 25
Fuses
아니요
MPP당 문자열 입력 수
≤ 2
기능성 접지 커넥터
  • 케이블 인입:
    • 케이블 인입부 수:
      2
    • 케이블 직경, 최소:
      5 mm
    • 케이블 직경, 최대:
      10 mm
    • 케이블 글랜드:
      M 16
  • 와이어 결선:
    • 결선 유형:
      액추에이터 탑재 PUSH IN
    • 연선, 최대 H05(07) V-K:
      25 mm²
    • w. 와이어 엔드 페룰, DIN 46228 pt 1, 최대:
      16 mm²
도관 입구 수
20
서지 보호 보조 접점
  • 케이블 인입:
    • 케이블 인입부 수:
      2
    • 케이블 직경, 최소:
      5 mm
    • 케이블 직경, 최대:
      10 mm
    • 케이블 글랜드:
      M 16
  • 와이어 결선:
    • 결선 유형:
      액추에이터 탑재 PUSH IN
    • 연선, 최대 H05(07) V-K:
      2.5 mm²
    • w. 와이어 엔드 페룰, DIN 46228 pt 1, 최대:
      2.5 mm²
최대 DC 입력 수
최대 전력점 당 2개 입력 병렬 연결
최대 전력점 수 (MPP)
10
퓨즈 유형
퓨즈 카트리지 또는 홀더 없음
입력 수
20

출력

DC 출력 + &
  • 와이어 결선:
    • 결선 유형:
      액추에이터 탑재 PUSH IN
    • 와이어 단면, 최소:
      2.5 mm²
    • 와이어 단면, 최대:
      6 mm²
최대 DC 출력 수
최대 전력점 당 2개 출력 병렬 연결

서지 보호 DC 측

PV 시스템 전압, 최대 Ucpv
1,100 V
낙뢰 테스트 전류 Iimp (10/350 µs)
5 kA
단락 전류 ISCPV
11,000 A
대기 전력 소비 PC
<0.2 W
방전 전류 In (8/20 µs)
20 kA
보호 레벨 Up (+/- , -/PE , +/PE)
≤ 3.8 kV
보호 레벨 Up (+/-)
≤ 3.8 kV
보호 레벨 Up (+/PE)
≤ 3.8 kV
보호 레벨 Up (-/PE)
≤ 3.8 kV
요구 조건 클래스
Type I/II
총 방전 전류 I총계 ( 8/20µs)
50 kA
총 방전 전류 I총계 (10/350µs)
10 kA
최대 연속 작동 전압 DC UCPV 모드 +/-, -/PE, +/PE
1,100 V
표준 규격
EN 61439-2
OVE-지침 R 11-1:2022-05-01
IEC 61643-31

DC 부하 브레이크 스위치

스위치 디스커넥터 실행
스위치 없음
전압 유형
DC

분류

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

입찰 사양 시트

긴 사양

Combiner box for inverters with 10 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to DIN CLC/TS 51643-32.

MPP1:
2 inputs, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.
2 outputs, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.

MPP2 to 10:
identical to MPP1

Max. string voltage Uoc: 1100 VDC
1 class/type I + II combined arrester with signal contact
Connection of the signal contact via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm²
Connection of the functional earth via M16 cable glands (Clamping range 5-10 mmØ) Conductor cross-section: >= 16 mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 478.6x600x257 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1 and EN 61439-2
