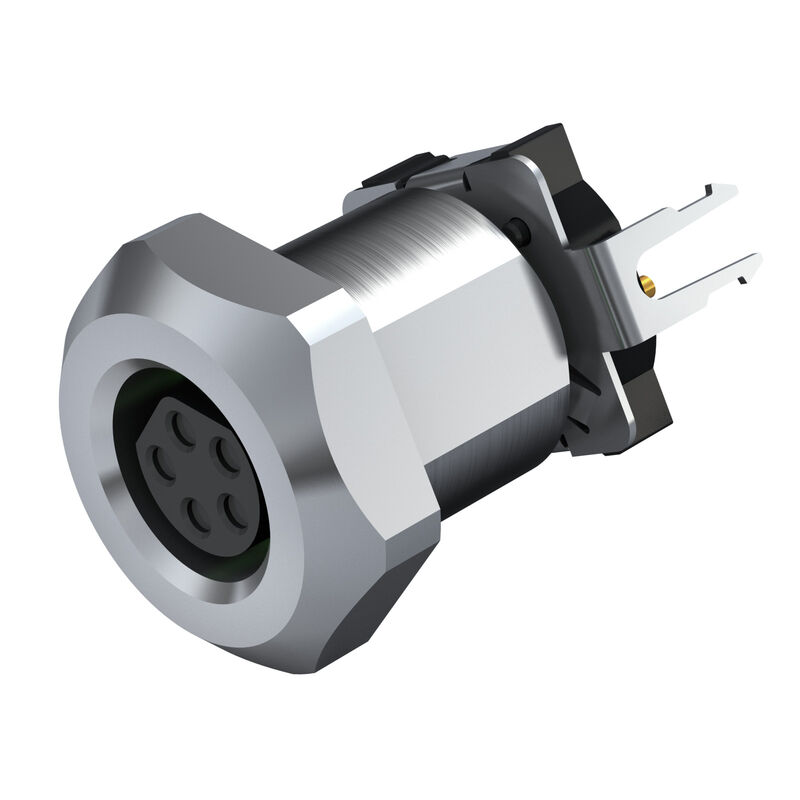

SAIE-M8B-5S-F13TL
SAIE-M8B-5S-F13TL

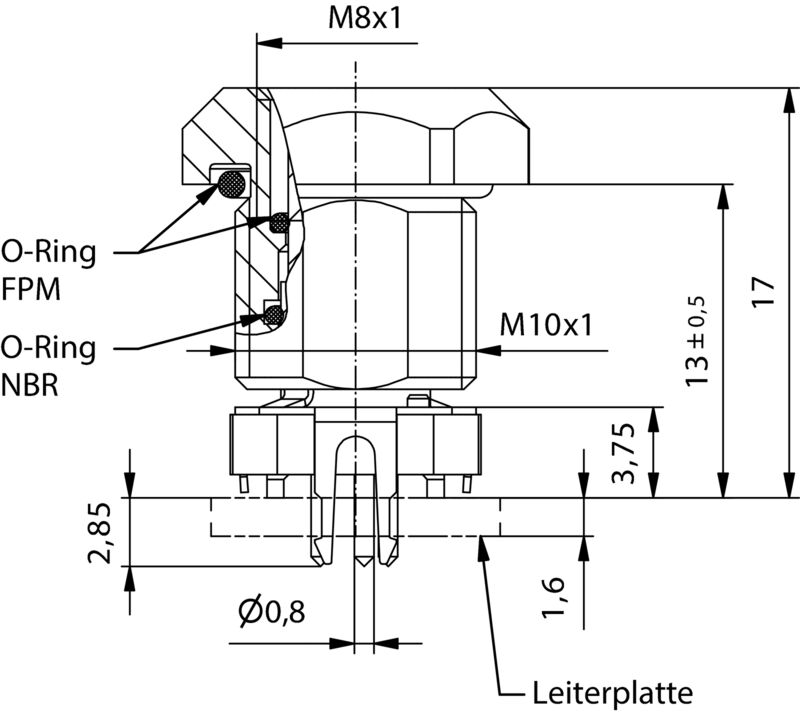

尺寸图
SAIE-M8B-5S-F13TL
电路板布局
SAIE-M8B-5S-F13TL
插针分配方案
Socket

SAIE-M8B-5S-F13TL

内置插头, M8, 紧固螺纹: M10, 回路数: 5, 股线 / 电缆长度:

商品编号 2423670000
下载技术数据页 工程支持
相关商品 4
审批 通用订货数据 尺寸和重量 环保产品合规 PCB 接插件技术数据 PB47 USB /M12 I通用参数 材料数据 系统参数 分类

审批

ROHS
一致

通用订货数据

版本
内置插头, M8, 紧固螺纹: M10, 回路数: 5, 股线 / 电缆长度:
订货号
2423670000
Typ
SAIE-M8B-5S-F13TL
GTIN (EAN)
4050118429954
数量
25 PC

尺寸和重量

净重
6.758 g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

PCB 接插件技术数据

Housings
M8 孔式
Shield connection
是
Superficie de la carcasa
镀镍
Typ montáže
前面板安装
Výška instalace
13 mm
回路数
5
紧固螺纹
M10
编码
B 编码
Tension nominale
30 V
정격 전압
60 V (3 针) / 30 V (4、5 和 8 针)
额定电流
4 A
额定电流
4 A
温度范围
-30…80 °C
Stopień ochrony
IP67
插针镀层
Au (Gold)
外壳基本材料
CuZn
经镀镍处理的
联接螺纹
M8
Момент затяжки
M8: 0.5Nm
紧固螺纹
M10
安装扭矩
  • 最大:
    0.8 Nm
安装扭矩范围
0.8 Nm
绝缘电阻
100 MΩ
污染等级
3 (2 个位于密封区域内)
插拔次数
≥ 100
触点材料
铜合金
密封圈材料
FPM
锁紧螺母材料
镀镍铜锌合金
法兰外壳材料
镀镍铜锌合金
灌浆材料
PUR

PB47 USB /M12 I通用参数

回路数
5
Основной материал корпуса
CuZn
经镀镍处理的
联接螺纹
M8
触点材料
铜合金
插针镀层
Au (Gold)
安装方式
前面板安装
防护等级
IP67
插拔次数
≥ 100

材料数据

触点材料
铜合金
Поверхность контакта
Au (Gold)

系统参数

回路数
5
插拔次数
≥ 100
插针排数
1
绝缘电阻
100 MΩ
防护等级
IP67

分类

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
