SAIL-M12BW-4S10LBSN0.5
Bildliknande
SAIL-M12BW-4S10LBSN0.5
Profilritning
Socket angled
SAIL-M12BW-4S10LBSN0.5
Polschema
Socket
SAIL-M12BW-4S10LBSN0.5

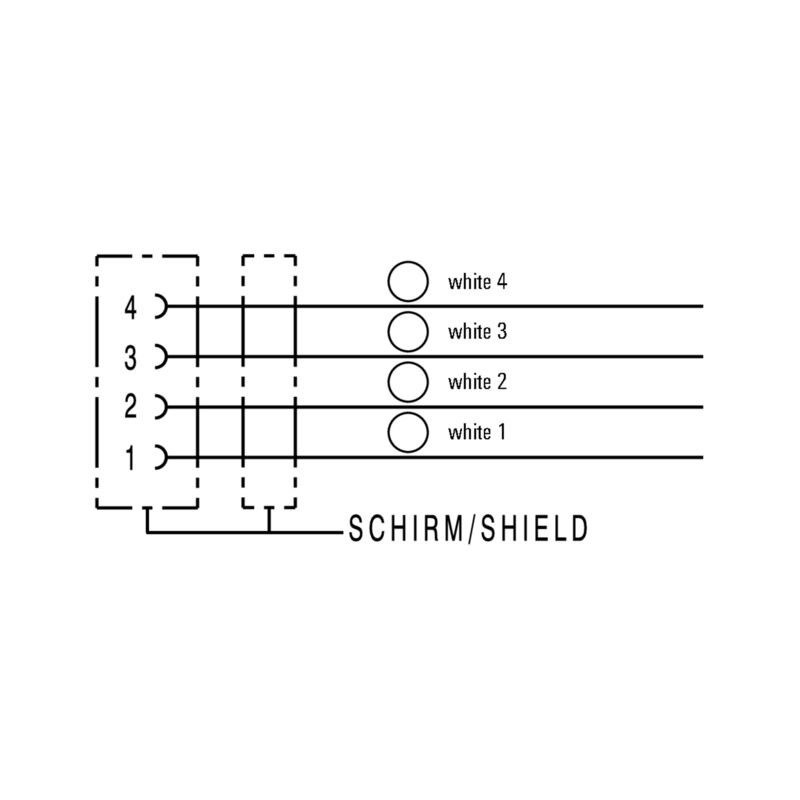

Kopplingsbild
SAIL-M12BW-4S10LBSN0.5
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-4S10LBSN0.5

Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 4, 10 m, Hona, vinklad, Skärmad: Ja, LED: Nej, Mantelmaterial: Polyolefin, molekulärförnätad, Halogener: Nej, halogenfri, enligt IEC 60754

Produkt-ID 2776761000
Ladda ner datablad Teknisk support
Tillbehör 6 Använda produkter 3
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Normer Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 4, 10 m, Hona, vinklad, Skärmad: Ja, LED: Nej, Mantelmaterial: Polyolefin, molekulärförnätad, Halogener: Nej, halogenfri, enligt IEC 60754
Art.nr.
2776761000
Typ
SAIL-M12BW-4S10LBSN0.5
GTIN (EAN)
4064675302179
Förp.
1 items

Mått och vikter

Nettovikt
531,52 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

A következő kábeltartókhoz:
Nej
Antal poler
4
Cable length
10 m
Configurable cable length
Nej
Couleur de la gaine
svart
Irradiation crosslinked
Ja
Kabel hybrydowy
Nej
Olajokkal szembeni ellenállás
motsvarande IEC 60811:404
Schermato
Ja
Sezione del conduttore
0,5 mm²
Sheath material
Polyolefin, molekulärförnätad
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-40...125 °C
Vridtålighet
360 °/m
Ytterdiameter
5.7 mm ± 0.2 mm
절연
Polyolefin
할로겐
Nej
halogenfri, enligt IEC 60754
화염 내성
According to EN 45545, HL1 - HL3
Enligt NFPA 130

Allmänna tekniska data

Anslutningsgänga
M12
Kapslingsmaterial
PUR
Kodering
A-kodad
Kontaktmaterial
CuZn35PB2
Kontaktyta
förgylld
LED
Nej
Material låsring
Mässing, förnicklad
Märkström
4 A
Nominell spänning
250 V
Skyddsklass
IP65
IP66
IP67
IP68
i åtdraget tillstånd
Temperaturområde kapsling
-25…+80 °C
Utförande
Hona, vinklad

Normer

Conector norma
IEC 61076-2-101

Kontakt vänster

Stickkontakt vänster
sida, M12, A-kodad, Antal poler: 4, honkontakt, vinklad 0°, skärmade

Kontakt höger

Stickkontakt höger
fri ledarände

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
