SAIL-M12GM8G-3-3.5U
SAIL-M12GM8G-3-3.5U
Póluskiosztás
Male
SAIL-M12GM8G-3-3.5U
Póluskiosztás
Socket
SAIL-M12GM8G-3-3.5U
Kapcsolási rajz
Schaltbild

SAIL-M12GM8G-3-3.5U

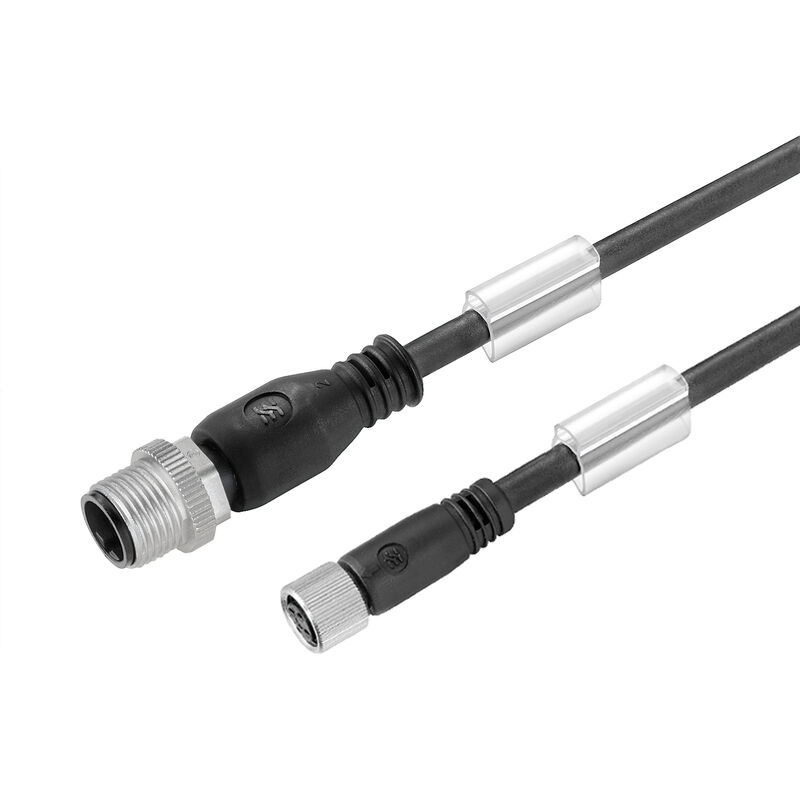

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M8, Pólusok száma : 3, 3.5 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Product ID 9457770350
Gegevensblad downloaden Engineering Support Product Downloads
Tartozékok 6 Kapcsolódó termékek 27
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Képek a termékekről Besorolások

Tanúsítványok

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Megfelel

Általános rendelési adatok

Version
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M8, Pólusok száma : 3, 3.5 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Order No.
9457770350
Type
SAIL-M12GM8G-3-3.5U
GTIN (EAN)
4050118170498
Qty.
1 Darab

Méretek és tömegek

Átmérő
3,6 mm
Nettó tömeg
78,32 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

A következő kábeltartókhoz:
Igen
Ader nach UL AWM style
10493 (80 °C / 300 V)
Colour coding
Barna
Kék
Fekete
Drain wire integrated
Nem
Gyorsulás
5 m/s²
Hajlítási ciklusok
5 millió
Hajlítási sugár, min., mozgó
10 x kábelátmérő
Hajlítási sugár, min., álló
5 x kábelátmérő
Halogén
Nem
Hydrolýza a odolnost proti mikrobům
Igen
Konfigurovatelná délka kabelu
Nem
Kábelhossz
3,5 m
Köpeny anyaga
PUR
Köpeny színe
fekete (RAL 9005-höz hasonló)
Length of torsion
1 m
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Olajokkal szembeni ellenállás
Yes
Outside diameter
3.6 mm + 0.15 mm
Pólusok száma
3
Resistant to welding beads
Nem
Schweißfunkenbeständigkeit
Nem
Sebesség
3,33 m/s
Strahlenvernetzt
Nem
Szigetelés
PP
Temperature range, stationary
-50...80 °C
Temperaturområde, rörligt
-25...60 °C
árnyékolt
Nem
Érkeresztmetszet
0,25 mm²
Циклы изгиба при скручивании
> 5 Mio.
비틀림 저항
180 °/m

Általános műszaki adatok

Coding
M12 = A-kódolt / M8 = nincs
Connection thread
M12 / M8
Contact surface
Aranyozott
Dugaszolási ciklusok
≥ 100
Housing main material
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
LED
Nem
Meghúzási nyomaték
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Sárgaréz, nikkelezett
Cink présöntvény
Nominal current
4 A
Nominell spänning
60 V
Protection degree
IP65
IP66
IP67
IP68
becsavart állapotban
IP69
Szennyezés súlyossága
3
Wykonanie
tű (papa), egyenes - hüvely, egyenes
áthidalt
Nem
Сопротивление изоляции
108 Ω

Villamos tulajdonságok

Névleges feszültség
60 V
Odpor izolace
108 Ω

Általános szabványok

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Szabványok

Csatlakozó, standard
IEC 61076-2-101
IEC 61076-2-104

Dugó, bal

Csatlakozó, bal
M12, A kódolású, IP69, dugós érintkező, egyenes, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
M8, IP69, hüvelyes érintkező, egyenes, Műanyag, LED, árnyékolatlan

Képek a termékekről

Illusztráció címe 03
Méretrajz
Kép alcím-03
Male, straight
Illusztráció címe 04
Méretrajz
Kép alcím-04
Straight socket
Illusztráció címe 08
Az ideális szerszám: Screwty ® nyomaték funkcióval
Kép alcím-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
