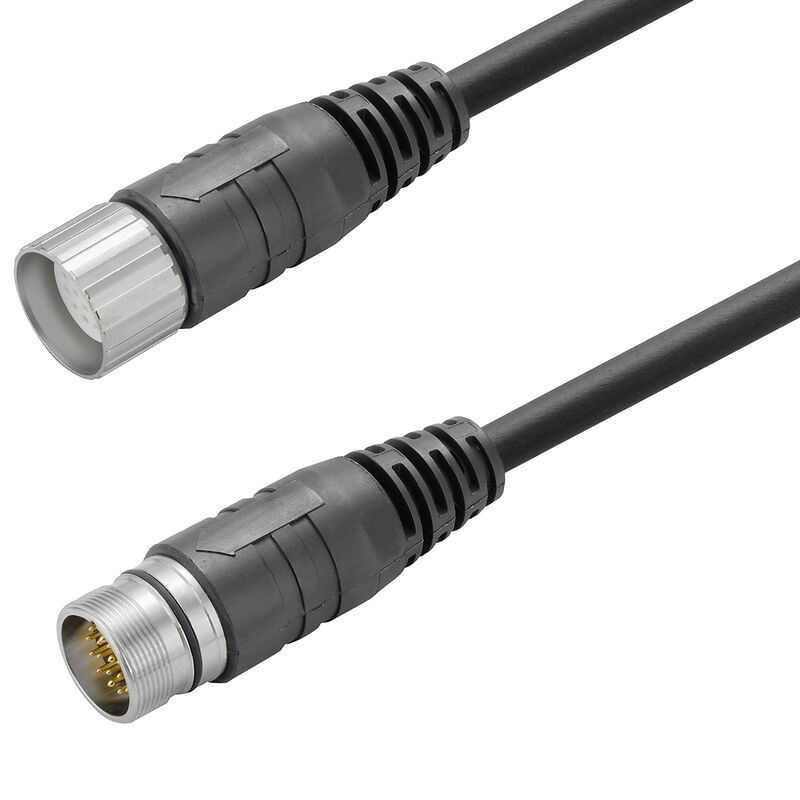

Cavo per sensori e attuatori, Linea di collegamento, M23 / M23, Numero di poli: 19, 5 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 1541070500
Download foglio dati Supporto ingegneristico
Accessori 2 Prodotti correlati 8
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Kábel műszaki adatai Általános műszaki adatok Proprietà elettriche Standard generali Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E486077

Dati generali per l’ordinazione

Versione
Cavo per sensori e attuatori, Linea di collegamento, M23 / M23, Numero di poli: 19, 5 m, maschio, diritto - femmina, diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
1541070500
Típus
SAIL-M23GM23G-GM-19-5.U
GTIN (EAN)
4050118346428
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
694 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Kábel műszaki adatai

Alogeni
Nem
Campo delle temperature, posa fissa
-50...80 °C
Campo delle temperature, posa mobile
-25...80 °C
cicli di piegatura
2 Mio
Codifica a colori
viola
rosso
Nero
Verde/giallo
Yellow / brown
marrone / verde
bianco
giallo
rosa
grigio / marrone
marrone
grigio
rosso / blu
verde
blu
grigio / rosa
bianco / verde
bianco / giallo
bianco / grigio
Colore della guaina
nero
Diametro esterno
9.1 mm ± 0.3 mm
Guaina secondo UL AWM Style
21198 (80 °C / 300 V)
Idoneità all'installazione con catene portacavi
Sì
Irradiazione con legami trasversali
No
Isolamento
TPM
Lunghezza del cavo
5 m
Materiale della guaina
PUR
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Numero di poli
19
Raggio di curvatura min., mobile
10 x diametro cavo
Resistente alle perle di saldatura
No
Resistenza alla torsione
0 °/m
Resistenza alle scintille di saldatura
No
Schermato
No
Sezione incrociata cavo (stampa/online)
3x 0,75 mm² + 16x 0,34 mm²

Általános műszaki adatok

Cicli di inserimento
≥ 50
Connection side version 2
M23, Pin, External thread, straight
Corrente nominale
8 A
Filettatura del collegamento
M23 / M23
Grado di lordura
2
Grado di protezione
IP67
LED
No
Materiale base della custodia
PUR
Par de apriete
M23: 2,5 Nm
ponticellato
No
Resistenza d'isolamento
1012 Ω
Superficie dei contatti
dorata
Temperature range of housing
-25…+80 °C
Tensione nominale
120 V
Threaded ring material
Pressofusione di zinco
Versione
maschio, diritto - femmina, diritto
Versione del lato di collegamento
  • Lato di collegamento:
    1
  • Filettatura del collegamento:
    M23
  • Tipo di contatto:
    Connettore femmina
  • Tipo di filetto:
    Filettatura interna
  • Conduttore:
    diritto
  • Lato di collegamento:
    2
  • Filettatura del collegamento:
    M23
  • Tipo di contatto:
    Polo
  • Tipo di filetto:
    Filetto esterno
  • Conduttore:
    diritto
Versione del lato di collegamento 1
M23, Socket, Inner thread, straight

Proprietà elettriche

Resistenza d'isolamento
1012 Ω
Tensione nominale
120 V

Standard generali

N° certificato (cURus)
E486077

Connettore maschio sx

Csatlakozó, bal
M23, IP67, Contatto maschio, Diritto, Plastica, non schermate

Connettore maschio dx

Prise de raccordement à droite
IP67, Contatto femmina, Diritto, Plastica, non schermate

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
