SAIL-VSCD-M12G-2.0U
SAIL-VSCD-M12G-2.0U
寸法図
SAIL-VSCD-M12G-2.0U
寸法図
Male, straight
SAIL-VSCD-M12G-2.0U
極スキーム
SAIL-VSCD-M12G-2.0U
極スキーム
M12, pin, A-coded
SAIL-VSCD-M12G-2.0U
配線図

SAIL-VSCD-M12G-2.0U

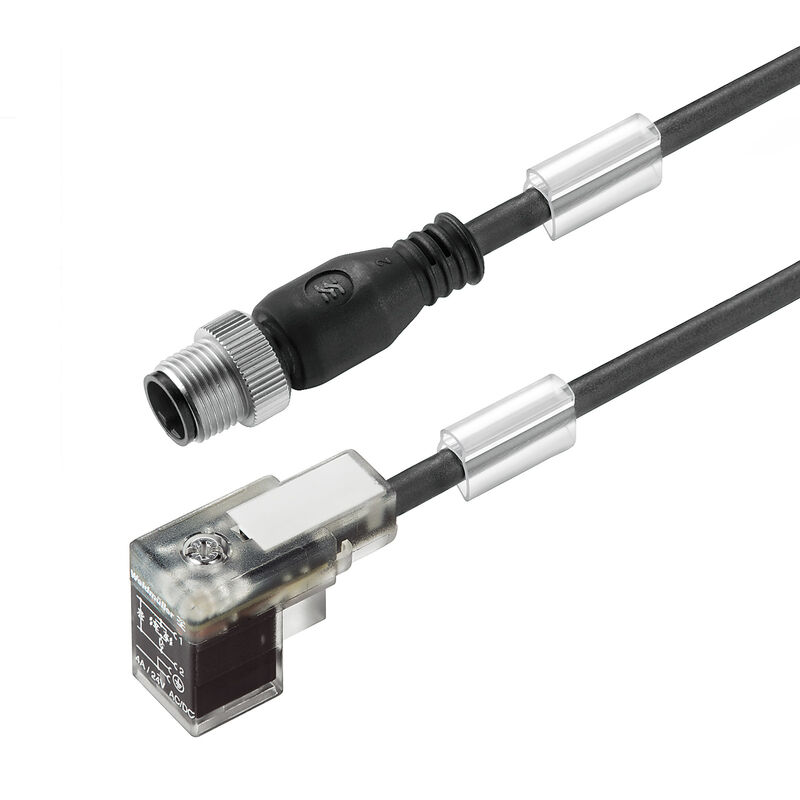

バルブケーブル (組立型), ストレートプラグ – バルブプラグ, DINデザイン　C　（8 mm）, M12 = A-coded, ケーブル長: 2 m, PUR, 黒色

商品番号 9456170200
データシートのダウンロード
関連製品 10
承認 一般注文データ 寸法と重量 環境製品コンプライアンス Dati tecnici del cavo Dati tecnici generali 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

Verze
バルブケーブル (組立型), ストレートプラグ – バルブプラグ, DINデザイン　C　（8 mm）, M12 = A-coded, ケーブル長: 2 m, PUR, 黒色
Best.-Nr.
9456170200
Typ
SAIL-VSCD-M12G-2.0U
GTIN (EAN)
4032248790807
数量
1 items

寸法と重量

正味重量
72.16 g

環境製品コンプライアンス

RoHS-Konformitätsstatus
準拠 (免除あり)
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Dati tecnici del cavo

PP
カラーコーディング
茶色
青色
緑色/黄色
ケーブルキャリアに最適
はい
ケーブル長
2 m
コア断面積
0.5 mm²
シースカラー
黒色
シース材料
PUR
シールド仕様
いいえ
ハロゲン
いいえ
加速
5 m/s²
外径
4.6 mm ± 0.2 mm
曲げサイクル
2 Mio
曲げ半径、最小、定置
5 x ケーブル直径
曲げ半径、最小、移動
10 x ケーブル直径
極数
3
歪み耐性
0 °/m
温度範囲、固定
-50...80 °C
温度範囲、移動
-25...80 °C
溶接スパーク耐久性
いいえ
溶接火花耐久性
いいえ
速度
200 m/s

Dati tecnici generali

All valve plugs are fitted with protective circuits
Zener diode
Codierung
Forma C DIN (8 mm)
M12 = kodowanie A
Ház hőmérsékleti tartománya
-25…+80 °C
Kontaktoberfläche
луженые
LED
Ja
Meghúzási nyomaték
Mounting screw M3: 0.4 Nm
M2.5 mounting screw: 0.3 Nm
M12: 0.8 - 1.2 Nm
Nominal current
4 A
Protection degree
IP67
ねじ込み
Tensión nominal
24 V
Versión
ストレートプラグ – バルブプラグ

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
