SC-SMT 3.81/03/180LF 1.5SN BK RL

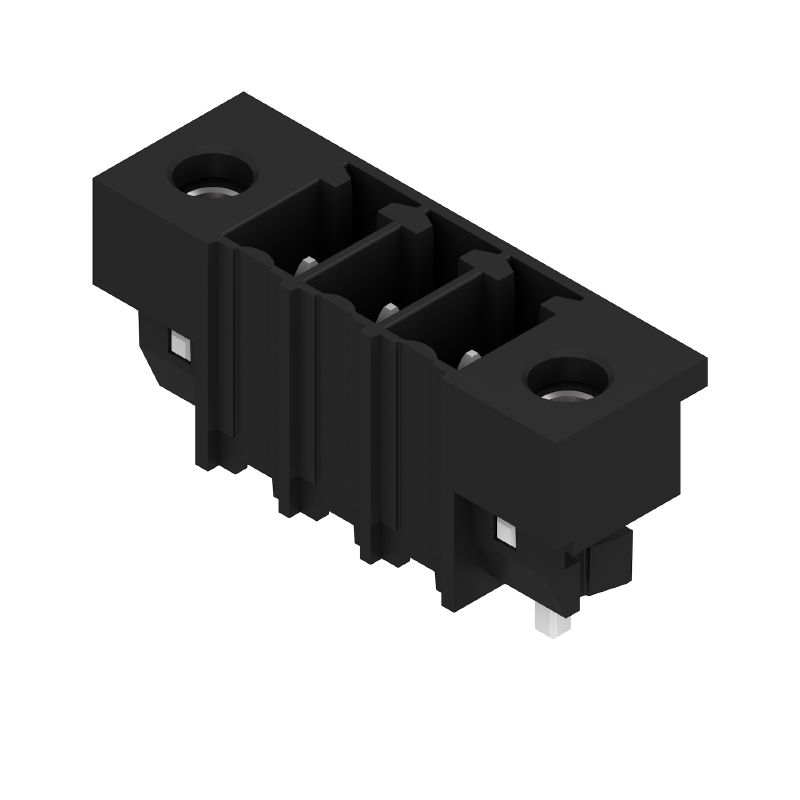

PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT/THR 용접 결선, 3.81 mm, 극 수: 3, 180°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, Tape
항목 번호
1864230000
속성
| 버전 | PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT/THR 용접 결선, 3.81 mm, 극 수: 3, 180°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, Tape |
| 주문 번호 | 1864230000 |
| 유형 | SC-SMT 3.81/03/180LF 1.5SN BK RL |
| GTIN(EAN) | 4032248429530 |
| 수량 | 300 items |
| 제품 데이터 |
IEC: 320 V / 17.5 A UL: 300 V / 11 A |
| 패키징 | Tape |
| 깊이 | 7.1 mm |
| 깊이 (인치) | 0.28 inch |
| 높이 | 10.7 mm |
| 높이 (인치) | 0.421 inch |
| 가장 낮은 버전의 높이 | 9.2 mm |
| 너비 | 21.72 mm |
| 폭 (인치) | 0.855 inch |
| 순중량 | 1.764 g |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 제품군 | OMNIMATE 시그널 - 시리즈 BC/SC 3.81 |
| 결선 유형 | 보드 결선 |
| PCB에 장착 | THT/THR 용접 결선 |
| 피치(mm)(P) | 3.81 mm |
| 피치(인치)(P) | 0.15 " |
| 외향 엘보 | 180° |
| 극 수 | 3 |
| 폴당 용접 핀 수 | 1 |
| 솔더 핀 길이(l) | 1.5 mm |
| 솔더핀 길이 공차 | 0 / -0,02 mm |
| 솔더핀 크기 |
d = 1.0 mm
8각형 |
| 솔더핀 크기 = d 공차 | 0 / -0,04 mm |
| 솔더 구멍 직경(D) | 1.3 mm |
| 솔더 구멍 직경 공차(D) | + 0,1 mm |
| 솔더 패드 외경 | 2.1 mm |
| 템플릿 구멍 직경 | 1.9 mm |
| L1(mm) | 7.62 mm |
| L1(인치) | 0.3 " |
| 행 수 | 1 |
| 핀 시리즈 수량 | 1 |
| DIN VDE 57 106에 따른 터치 안전 보호 | 손가락 안전 언플러그/손등 안전 플러그 |
| DIN VDE 0470에 따른 터치 안전 보호 | IP20 플러그드/ IP10 언플러그드 |
| 볼륨 저항 | ≤5 mΩ |
| 코딩 가능 | 예 |
| 절연재 | LCP GF |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | IIIa |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 온도 범위, 설치, 최소 | -25 °C |
| 온도 범위, 설치, 최대 | 120 °C |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 극 수(Tu=20°C) | 17.5 A |
| 정격 전류, 최대 극 수(Tu=20°C) | 13.9 A |
| 정격 전류, 극 수(Tu=40°C) | 17 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 12.4 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 320 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 160 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 160 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 2.5 kV |
| 단시간 내전류 저항 | 3 x 1s, 76 A |
| 협회(CSA) | CSA |
| 인증 번호(CSA) | 200039-1121690 |
| 정격 전압(사용 그룹 B / CSA) | 300 V |
| 정격 전류(사용 그룹 B / CSA) | 11 A |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 협회(cURus) | CURUS |
| 인증 번호(cURus) | E60693 |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 D / UL 1059) | 300 V |
| 정격 전류(사용 그룹 B / UL 1059) | 11 A |
| 정격 전류(사용 그룹 D / UL 1059) | 11 A |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| ESD 레벨 패키징 | 정전기 소산 |
| 패키징 | Tape |
| VPE 길이 | 330 mm |
| VPE 폭 | 56 mm |
| VPE 높이 | 28 mm |
| 테이프 깊이 (T2) | 14.4 mm |
| 테이프 폭 (W) | 44 mm |
| 테이프 포켓 깊이 (K0) | 13.9 mm |
| 테이프 포켓 높이 (A0) | 7.6 mm |
| 테이프 포켓 폭 (B0) | 32.35 mm |
| 테이프 포켓 분리 (P1) | 16 mm |
| 테이프 홀 분리 (E) | 1.75 mm |
| 테이프 포켓 분리 (F) | 20.2 mm |
| 테이프 릴 직경 ∅ (A) | 330 mm |
| 표면 저항 | Rs = 109 - 1012 Ω |
| 폭 선택 & 배치 패드(WPPP) | 6.7 mm |
| 길이 선택 & 배치 패드(LPPP) | 12.5 mm |
| 철회 표면 직경(ø D최대) | 6 mm |
| 돌출부 1 선택 & 배치 패드(L01 (PPP)) | 6.25 mm |
| 돌출부 2 선택 & 배치 패드(P02 (PPP)) | 6.25 mm |
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
