SL 3.50/21/180F 3.2SN OR BX

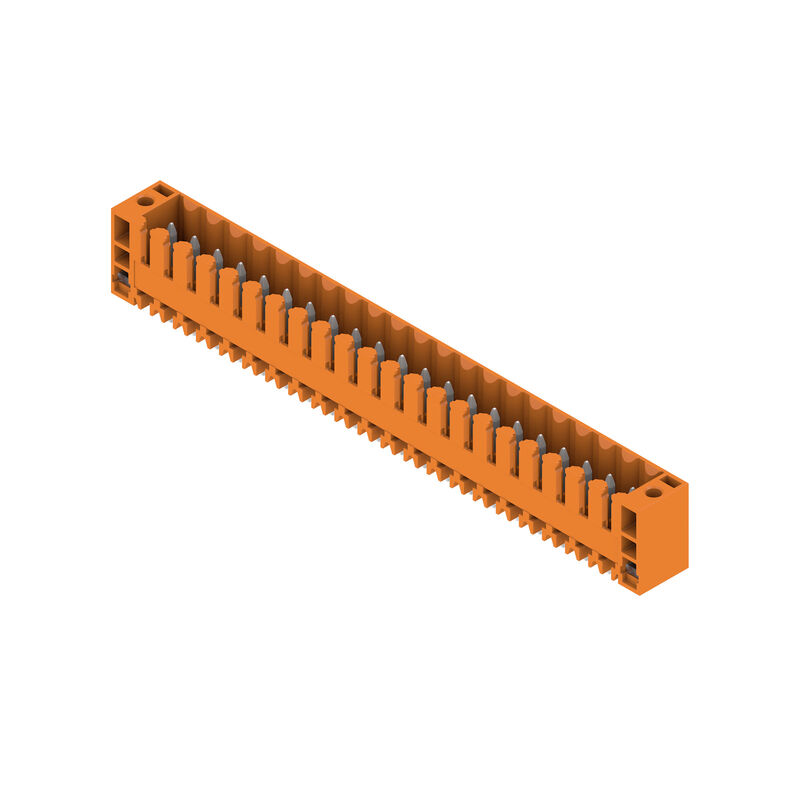

Produktbild
SL 3.50/21/180F 3.2SN OR BX

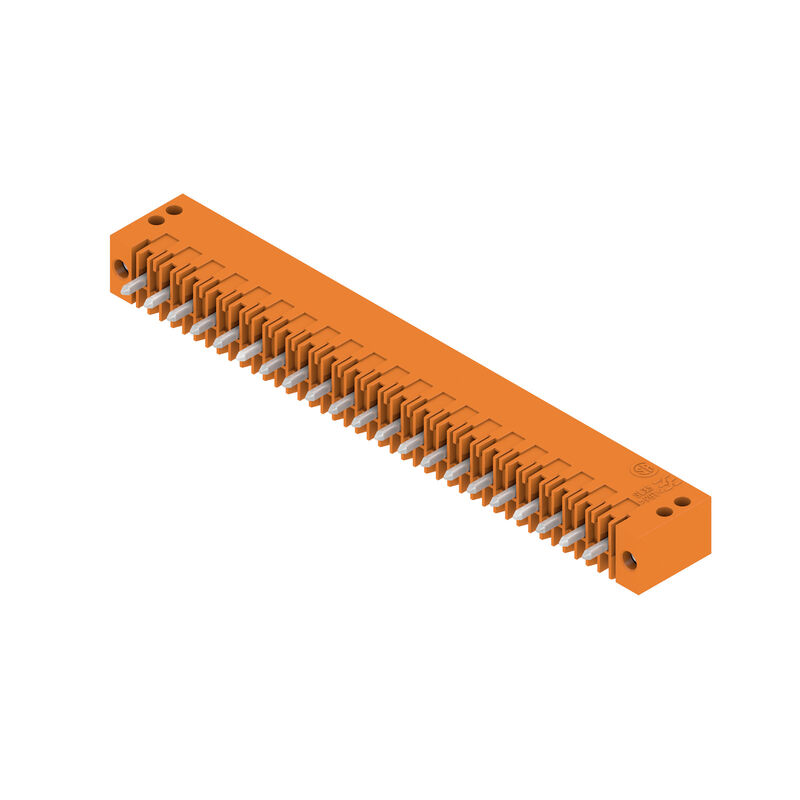

Produktbild
SL 3.50/21/180F 3.2SN OR BX
Maßbild

SL 3.50/21/180F 3.2SN OR BX

PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 21, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Art.-Nr. 1622220000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 5 Ist Gegenstück von 1 Verwandte Artikel 25
Approvals General ordering data Dimensions and weights Environmental Product Compliance Specyfikacje systemu Material data Rated data acc. to IEC Dane znamionowe wg CSA Märkdata enligt UL 1059 Opakowanie Ważna informacja Классификации

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

General ordering data

버전
PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 21, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box
주문 번호
1622220000
유형
SL 3.50/21/180F 3.2SN OR BX
GTIN(EAN)
4008190189075
수량
20 adet
Produkt-Kennzahlen
IEC: 320 V / 17 A
UL: 300 V / 10 A
Verpackung
Box

Dimensions and weights

깊이
7.5 mm
깊이 (인치)
0.295 inch
높이
14.3 mm
Высота (в дюймах)
0.563 inch
Высота, мин.
11.1 mm
너비
80.5 mm
Byggbredd (tum)
3.169 inch
순중량
6.5 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%
제품 탄소 발자국
  • Cradle to gate:
    0.045 kg CO2eq.

Specyfikacje systemu

제품군
OMNIMATE Signal - seria BL/SL 3.50
결선 유형
Przyłącze dla obwodu drukowanego
PCB에 장착
Соединение THT под пайку
피치(mm)(P)
3.5 mm
피치(인치)(P)
0.138 "
외향 엘보
180°
Polzahl
21
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0,1 / -0,3 mm
솔더핀 크기
d = 1,2 mm
oktogonal
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1(mm)
70 mm
L1 in Zoll
2.756 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingers. gesteckt/ handrückens. ungest.
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckkraft/Pol, max.
10 N
Ziehkraft/Pol, max.
10 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Befestigungsschraube, Leiterplatte
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        1610740000

Material data

절연재
PBT
컬러 코드
оранжевый
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
접점 재질
Cu-leg
접점 표면
verzinnt
Schichtaufbau - Lötanschluss
5...7 µm Sn glanz
플러그 접점의 레이어 구조
5...7 undefined Sn glanz
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17 A
정격 전류, 최대 극 수(Tu=20°C)
12 A
정격 전류, 극 수(Tu=40°C)
14.5 A
정격 전류, 최대 극 수(Tu=40°C)
10 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
3 x 1s mit 100 A

Dane znamionowe wg CSA

협회(CSA)
CSA
인증 번호(CSA)
154685-1318353
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
승인값 참조
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Märkdata enligt UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Opakowanie

패키징
skrzynia
VPE 길이
127 mm
VPE 폭
89 mm
VPE 높이
40 mm

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
참고 사항

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• För ökat mekaniskt stöd för hankontakter med skruvfläns (…F) rekommenderar vi en ytterligare kabelförskruvning med montageskruvar (plåtskruv ISO 1481-ST 2,2X4,5 C eller ISO 7049-ST 2,2X4,5 C – se Tillbehör). Kabelförskruvning endast tillåten före lödning.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
