SL 5.08HC/03/180F 3.2SN BK BX

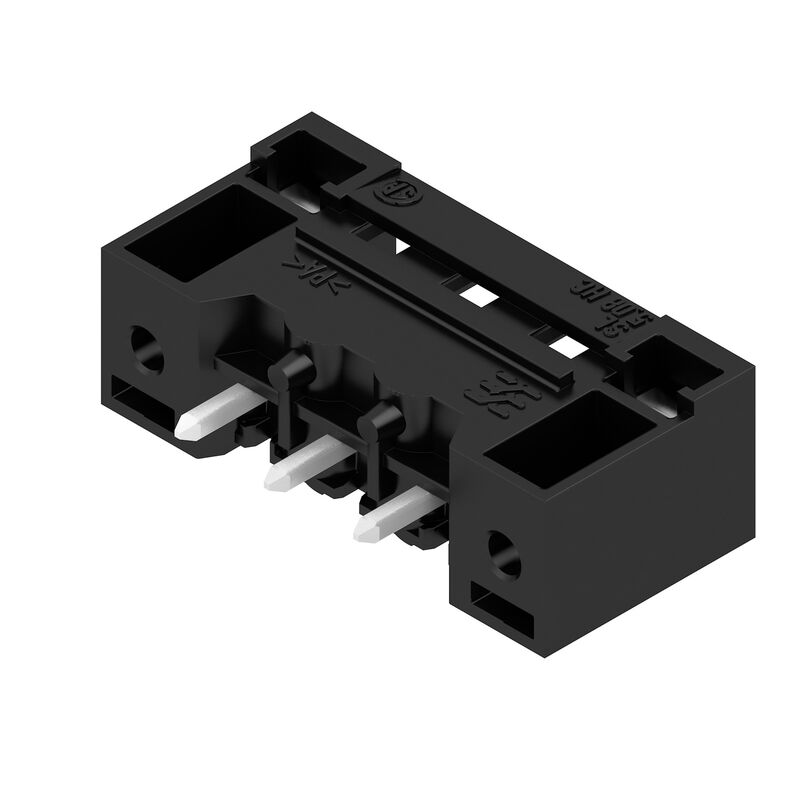

製品イメージ
SL 5.08HC/03/180F 3.2SN BK BX

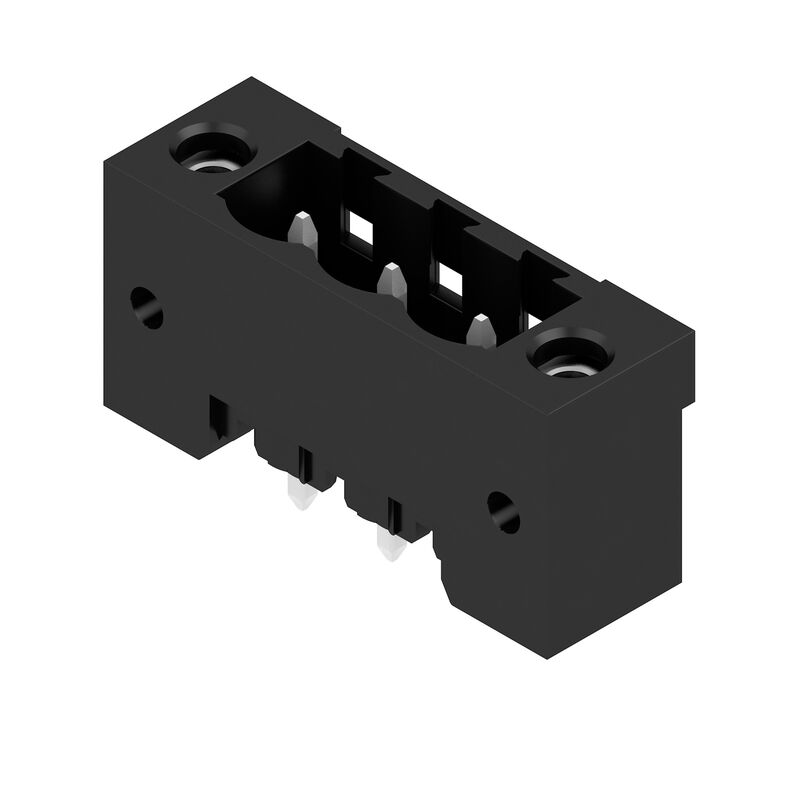

製品イメージ
SL 5.08HC/03/180F 3.2SN BK BX
寸法図
SL 5.08HC/03/180F 3.2SN BK BX
製品の利点
安全な電源転送
実績豊富なプロパティ
SL 5.08HC/03/180F 3.2SN BK BX
グラフ
SL 5.08HC/03/180F 3.2SN BK BX
グラフ
SL 5.08HC/03/180F 3.2SN BK BX
グラフ

SL 5.08HC/03/180F 3.2SN BK BX

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 5.08 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

商品番号 1148520000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
の対照製品 28 関連製品 36
Approvals Datos generales para pedido Dimensions and weights Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Dane znamionowe wg UL 1059 Packing Important note Besorolások

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Datos generales para pedido

Ausfuehrung
Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 5.08 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Best.-Nr.
1148520000
Art
SL 5.08HC/03/180F 3.2SN BK BX
GTIN (EAN)
4032248932429
VPE
72 szt.
parametry produktu
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
opakowanie
skrzynia

Dimensions and weights

Tiefe
8,5 mm
Tiefe (inch)
0,335 inch
Höhe
15,2 mm
Magasság (coll)
0,598 inch
Legalacsonyabb változat magassága
12 mm
Breite
25,24 mm
폭 (인치)
0,994 inch
Nettogewicht
1,746 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Produktspezifischer CO2-Fußabdruck
  • Kołyska do bramy:
    0,110 kg CO2 eq.

Especificaciones del sistema

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
Raccordement sur platine
Montage auf der Leiterplatte
THT 용접 결선
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
180°
Number of poles
3
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
oktagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
L1 in mm
10,16 mm
L1 (インチ)
0,4 "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
保護度合い
IP20
体積抵抗
≤5 mΩ
コーディング可能
はい
プラギング回数
25
差し込み力 / 極、最大.
10 N
引張強度/極、最大.
7,5 N
締付けトルク
  • トルクタイプ:
    取付けねじ, PCB
  • 使用状況の情報:
    • 締付けトルク:
      • 最小：:
        0,15 Nm
      • 最大.:
        0,2 Nm
    • 推奨ねじ:
      • 部品番号:
        1610740000

Datos del material

Isolierstoff
PA GF
Farbe
black
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≤ 600
Klasa palności wg UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktoberfläche
錫メッキ
はんだ接続の層構造
1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn matt
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
19 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4.000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Datos nominales según CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
18,5 A
Hinweis zu den Zulassungswerten
仕様は最大値です – 詳細については承認証明書を参照してください。

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
仕様は最大値です – 詳細については承認証明書を参照してください。

Packing

Verpackung
Box
VPE Länge
343 mm
VPE Breite
134 mm
VPE Höhe
23 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Forrasztószem átmérője D = 1,5 + 0,1 mm, 9 pólustól
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
