SL 5.08HC/03/90LF 3.2SN BK BX

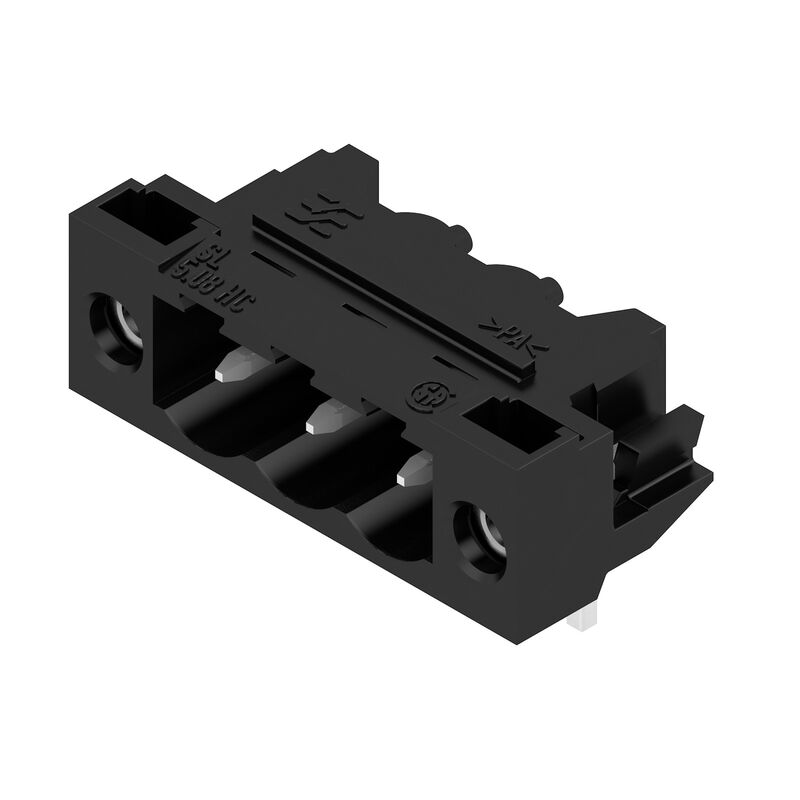

Illustration du produit
SL 5.08HC/03/90LF 3.2SN BK BX
Illustration du produit
SL 5.08HC/03/90LF 3.2SN BK BX
Dimensional drawing
SL 5.08HC/03/90LF 3.2SN BK BX
Graph
SL 5.08HC/03/90LF 3.2SN BK BX
Graph
SL 5.08HC/03/90LF 3.2SN BK BX
Graph
SL 5.08HC/03/90LF 3.2SN BK BX
Graph
SL 5.08HC/03/90LF 3.2SN BK BX
Graph

SL 5.08HC/03/90LF 3.2SN BK BX

PCB plug-in connector, male header, Solder flange, THT solder connection, 5.08 mm, Number of poles: 3, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box

Référence produit 1150350000
Fiche technique Mühendislik desteği Ürün İndirmleri
Accessoires 7 Est la pièce opposée de 28 Autres produits de la même gamme 23
Osvědčení General ordering data Dimensions and weights Environmental Product Compliance Parametry systému Material data Jmenovité údaje podle IEC Jmenovité údaje podle CSA Datos nominales según UL 1059 Balení Important note Klassifikationen

Osvědčení

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

General ordering data

Version
PCB plug-in connector, male header, Solder flange, THT solder connection, 5.08 mm, Number of poles: 3, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box
Référence
1150350000
Type
SL 5.08HC/03/90LF 3.2SN BK BX
GTIN (EAN)
4032248937431
Qté.
72 items
Product data
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Packaging
Box

Dimensions and weights

Profondeur
12 mm
Profondeur (pouces)
0,472 inch
Hauteur
11,7 mm
Höhe (inch)
0,461 inch
Höhe niedrigstbauend
8,5 mm
Largeur
25,04 mm
Width (inches)
0,986 inch
Poids net
2,15 g

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Empreinte carbone du produit
  • Cradle to gate:
    0,115 kg CO2 eq.

Parametry systému

Famille de produits
OMNIMATE Signal - řada BL/SL 5,08
Type de raccordement
Platinenanschluss
Montage sur le circuit imprimé
THT-Lötanschluss
Pas en mm (P)
5,08 mm
Pas en pouces (P)
0,2 "
Angle de sortie
90°
Nombre de pôles
3
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3 mm
Dimensions du picot à souder
d = 1.2 mm
Octagonal
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 en mm
10,16 mm
L1 in inches
0,4 "
Number of rows
1
Nombre de pôles
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
7,5 N

Material data

Matériau isolant
PA GF
Couleur
black
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≤ 600
Grado inflamabilidad según UL 94
V-0
Matériau des contacts
Cu-alloy
Surface du contact
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Structure en couches du contact mâle
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
19 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
21 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
18,5 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Référence aux valeurs approuvées
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Datos nominales según UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
18,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Référence aux valeurs approuvées
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Balení

Emballage
Box
Longueur VPE
155 mm
Largeur VPE
60 mm
Hauteur VPE
55 mm

Important note

Conformité IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Remarques
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bestückungsloch-Durchmesser D = 1,4+0,1mm
  • Bestückungsloch-Durchmesser D = 1,5 + 0,1 mm ab 9 Pole
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
