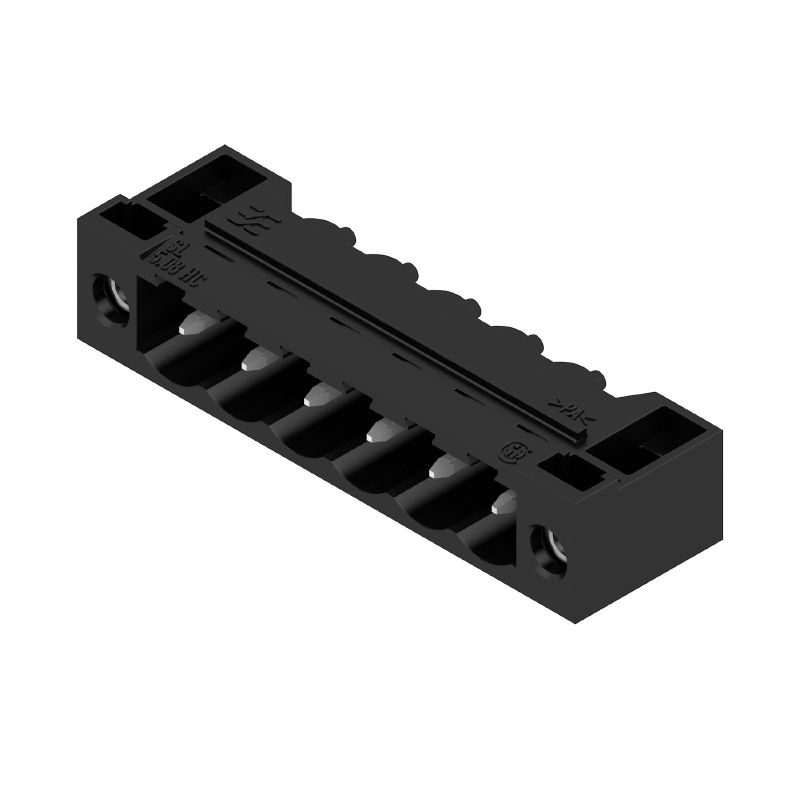

SL 5.08HC/06/90F 3.2SN BK BX
제품 이미지
SL 5.08HC/06/90F 3.2SN BK BX
제품 이미지
SL 5.08HC/06/90F 3.2SN BK BX
Dimensional drawing
SL 5.08HC/06/90F 3.2SN BK BX
Graph
SL 5.08HC/06/90F 3.2SN BK BX
Graph
SL 5.08HC/06/90F 3.2SN BK BX
Graph
SL 5.08HC/06/90F 3.2SN BK BX
Graph
SL 5.08HC/06/90F 3.2SN BK BX
Graph

SL 5.08HC/06/90F 3.2SN BK BX

PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 5.08 mm, 극 수: 6, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스

항목 번호 1150130000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 7 대상 상대품: 28 관련 제품 65
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 5.08 mm, 극 수: 6, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스
주문 번호
1150130000
유형
SL 5.08HC/06/90F 3.2SN BK BX
GTIN(EAN)
4032248936748
수량
42  items
제품 데이터
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
패키징
박스

치수 및 중량

깊이
12  mm
깊이 (인치)
0.472  inch
높이
11.7  mm
높이 (인치)
0.461  inch
가장 낮은 버전의 높이
8.5  mm
너비
40.64  mm
폭 (인치)
1.6  inch
순중량
3.025  g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%
제품 탄소 발자국
  • 요람에서 게이트까지:
    0,123 kg CO2 eq.

시스템 사양

제품군
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
결선 유형
보드 결선
PCB에 장착
THT 용접 결선
피치(mm)(P)
5.08  mm
피치(인치)(P)
0.2  "
외향 엘보
90°
극 수
6
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2  mm
솔더핀 길이 공차
+0,1 / -0,3 mm
솔더핀 크기
d = 1.2 mm
8각형
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.4  mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1(mm)
25.4  mm
L1(인치)
1  "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
플러그 주기
25
플러깅 힘/폴, 최대
10  N
당기는 힘 / 폴, 최대
7.5  N
조임 토크
  • 토크 유형:
    장착 스크류, PCB
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0.15 Nm
      • 최대:
        0.2 Nm
    • 권장 스크류:
      • 부품 번호:
        1610740000

자재 데이터

절연재
PA GF
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
용접 결선의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
플러그 접점의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
보관 온도, 최소
-40  °C
보관 온도, 최대
70  °C
작동 온도, 최소
-50  °C
작동 온도, 최대
100  °C
온도 범위, 설치, 최소
-25  °C
온도 범위, 설치, 최대
100  °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
24  A
정격 전류, 최대 극 수(Tu=20°C)
19  A
정격 전류, 극 수(Tu=40°C)
21  A
정격 전류, 최대 극 수(Tu=40°C)
16.5  A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400  V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320  V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250  V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4,000  V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4  kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4  kV

CSA에 따른 정격 데이터

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300  V
정격 전압(사용 그룹 D / CSA)
300  V
정격 전류(사용 그룹 B / CSA)
18.5  A
정격 전류(사용 그룹 D / CSA)
10  A
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300  V
정격 전압(사용 그룹 D / UL 1059)
300  V
정격 전류(사용 그룹 B / UL 1059)
18.5  A
정격 전류(사용 그룹 D / UL 1059)
10  A
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
341  mm
VPE 폭
134  mm
VPE 높이
23  mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 솔더 구멍 D의 직경 = 1.4+0.1mm
  • 솔더 구멍 D의 직경 = 1.5 + 0.1 mm, 9 폴
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
