속성

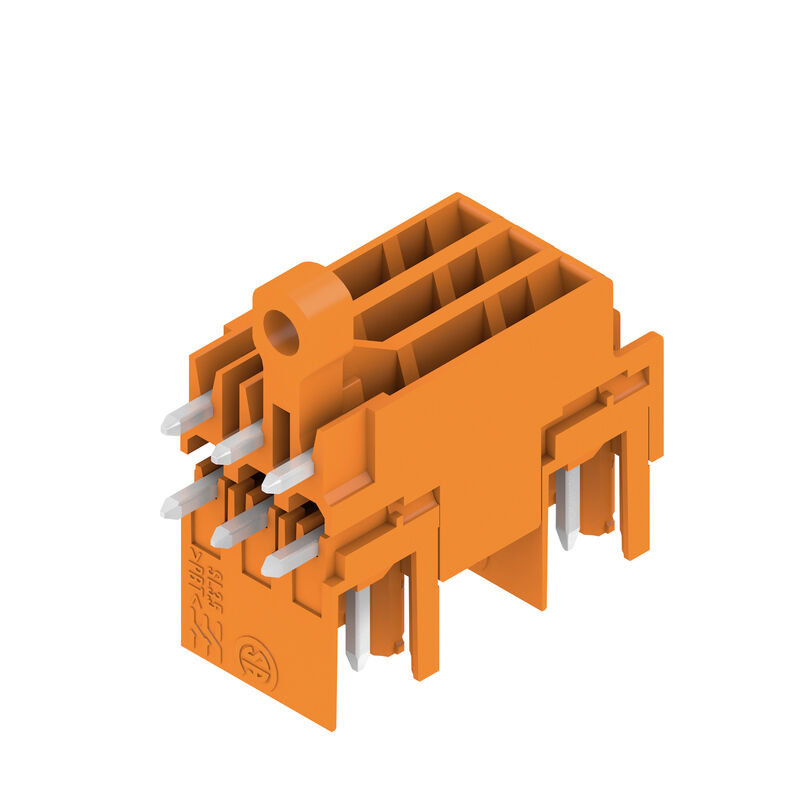

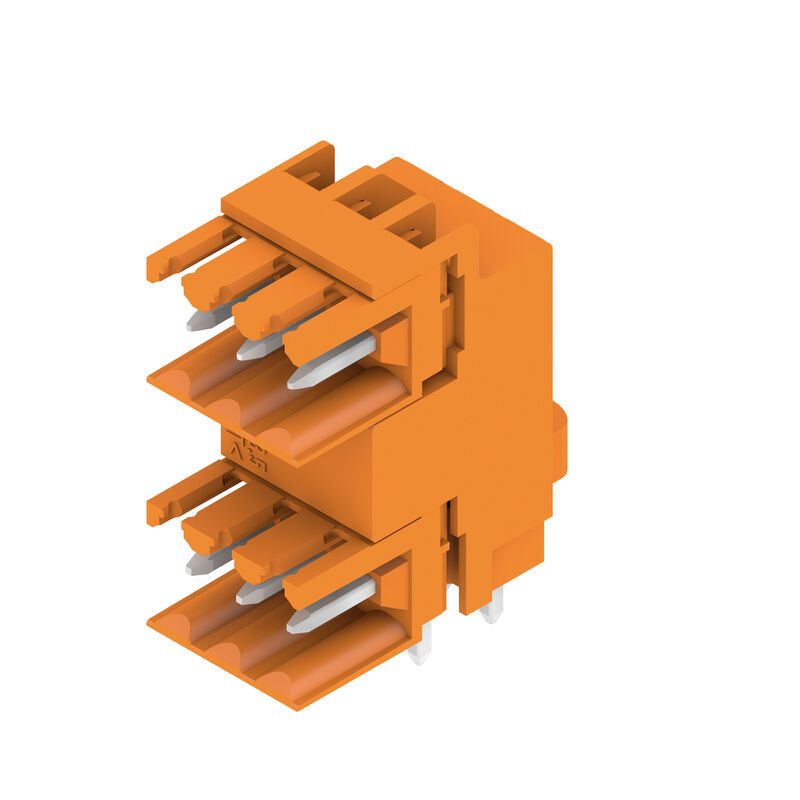

| 버전 | PCB 플러그인 커넥터, 수형 헤더, 개방 측, THT 용접 결선, 3.50 mm, 극 수: 6, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스 |
| 주문 번호 | 1633360000 |
| 유형 | SLD 3.50/06/90 3.2SN OR BX |
| GTIN(EAN) | 4008190257811 |
| 수량 | 50 items |
| 제품 데이터 |
IEC: 200 V / 10.5 A UL: 300 V / 8 A |
| 패키징 | 박스 |
| 깊이 | 24.7 mm |
| 깊이 (인치) | 0.972 inch |
| 높이 | 26.5 mm |
| 높이 (인치) | 1.043 inch |
| 가장 낮은 버전의 높이 | 23.3 mm |
| 너비 | 10.5 mm |
| 폭 (인치) | 0.413 inch |
| 순중량 | 3.96 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 시그널 - 시리즈 BL/SL 3.50 |
| 결선 유형 | 보드 결선 |
| PCB에 장착 | THT 용접 결선 |
| 피치(mm)(P) | 3.5 mm |
| 피치(인치)(P) | 0.138 " |
| 외향 엘보 | 90° |
| 극 수 | 6 |
| 폴당 용접 핀 수 | 1 |
| 솔더 핀 길이(l) | 3.2 mm |
| 솔더핀 길이 공차 | 0 / -0,3 mm |
| 솔더핀 크기 |
d = 1.2 mm
8각형 |
| 솔더핀 크기 = d 공차 | 0 / -0,03 mm |
| 솔더 구멍 직경(D) | 1.4 mm |
| 솔더 구멍 직경 공차(D) | + 0,1 mm |
| L1(mm) | 7 mm |
| L1(인치) | 0.276 " |
| 행 수 | 2 |
| 핀 시리즈 수량 | 2 |
| DIN VDE 57 106에 따른 터치 안전 보호 | 손가락 안전 플러그/손등 안전 언플러그 |
| DIN VDE 0470에 따른 터치 안전 보호 | IP20 플러그드/ IP10 언플러그드 |
| 볼륨 저항 | ≤5 mΩ |
| 코딩 가능 | 예 |
| 플러깅 힘/폴, 최대 | 10 N |
| 당기는 힘 / 폴, 최대 | 8 N |
| 절연재 | PBT |
| 컬러 코드 | 주황색 |
| 컬러 차트(유사) | RAL 2000과 유사 |
| 절연재 그룹 | IIIa |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 200 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 용접 결선의 레이어 구조 | 2...3 µm Ni / 5...7 µm Sn 광택 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 100 °C |
| 온도 범위, 설치, 최소 | -30 °C |
| 온도 범위, 설치, 최대 | 100 °C |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 극 수(Tu=20°C) | 10.5 A |
| 정격 전류, 최대 극 수(Tu=20°C) | 8 A |
| 정격 전류, 극 수(Tu=40°C) | 9 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 7 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 200 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 160 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 125 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 2.5 kV |
| 단시간 내전류 저항 | 3 x 1s, 80 A |
| 협회(CSA) | CSA |
| 인증 번호(CSA) | 154685-1318353 |
| 정격 전압(사용 그룹 B / CSA) | 300 V |
| 정격 전압(사용 그룹 D / CSA) | 300 V |
| 정격 전류(사용 그룹 B / CSA) | 8 A |
| 정격 전류(사용 그룹 D / CSA) | 8 A |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 협회(UR) | UR |
| 인증 번호(UR) | E60693 |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 D / UL 1059) | 300 V |
| 정격 전류(사용 그룹 B / UL 1059) | 8 A |
| 정격 전류(사용 그룹 D / UL 1059) | 8 A |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 패키징 | 박스 |
| VPE 길이 | 116 mm |
| VPE 폭 | 104 mm |
| VPE 높이 | 65 mm |
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 참고 사항 |
|
| 승인/인증/적합성 문서 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204926) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1633360000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UR) | E60693 |
