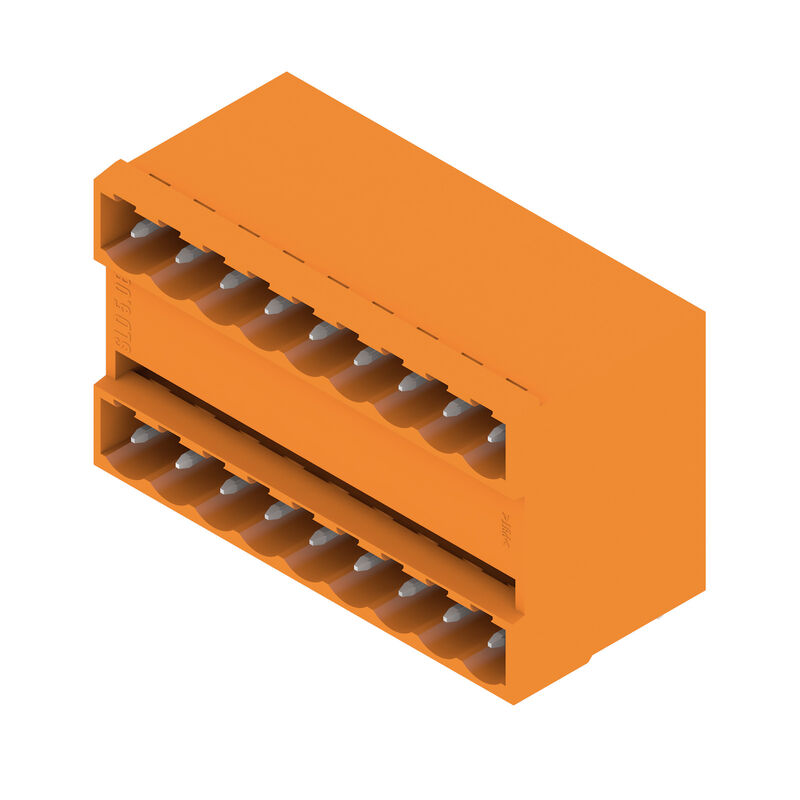

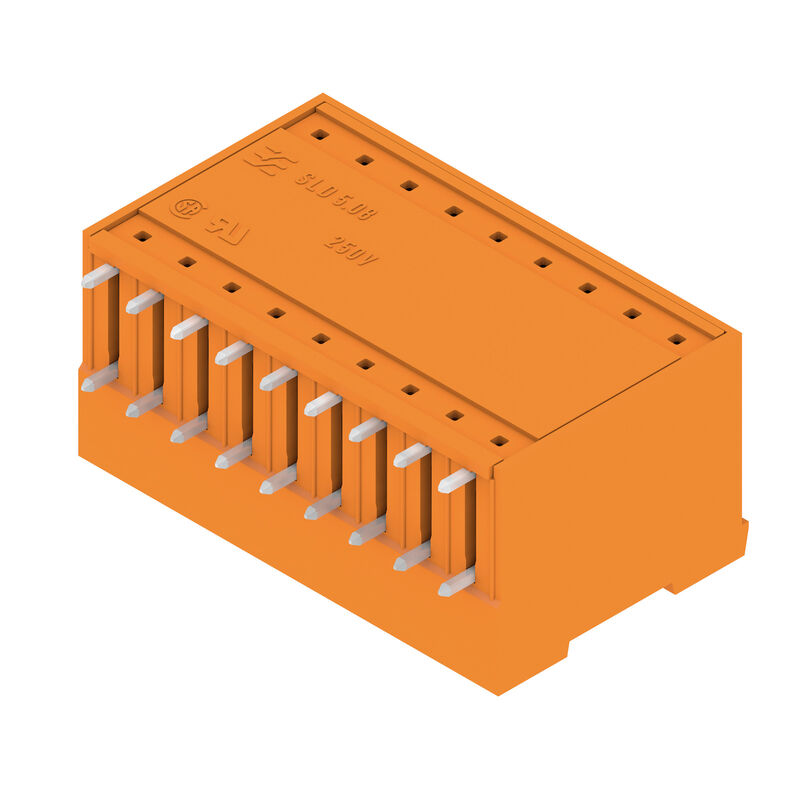

SLD 5.08/18/90G 3.2SN OR BX — Imagen de producto

Descargar hoja de datos Componente simple EDA Productos relacionados

SLD 5.08/18/90G 3.2SN OR BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 18, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

N.º de artículo 1601860000

Propiedades

Datos generales para pedido

Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 18, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
Código	1601860000
Tipo	SLD 5.08/18/90G 3.2SN OR BX
GTIN (EAN)	4008190186944
Cantidad	20 Pieza
Valores característicos del producto	IEC: 320 V / 11 A UL: 300 V / 10 A
Embalaje	Caja

Dimensiones y pesos

Profundidad	22 mm
Profundidad (pulgadas)	0,866 inch
Altura	28,7 mm
Altura (pulgadas)	1,13 inch
Altura construcción baja	28,05 mm
Anchura	47,68 mm
Anchura (pulgadas)	1,877 inch
Peso neto	17,75 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme sin exención
REACH SVHC	No SVHC above 0.1 wt%

Especificaciones del sistema

Familia del producto	OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	5,08 mm
Paso en pulgadas (P)	0,2 "
Angulo de salida	90°
Número de polos	18
Número de terminales de soldadura por polo	1
Longitud del terminal de soldadura (l)	3,2 mm
Tolerancia de longitud del pin de soldadura	+0,1 / -0,3 mm
Dimensiones del pin de soldadura	d = 1,2 mm octogonal
Dimensiones del pin de soldadura = d tolerancia	0 / -0,03 mm
Diámetro de la perforación (D)	1,3 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	40,64 mm
L1 en pulgadas	1,6 "
Número de series	2
Número de filas de polos	2
Protección contra contacto según DIN VDE 57106	no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470	IP 20 insertado / IP 10 no insertado
Tipo de protección	IP20
Resistencia de paso	≤5 mΩ
Codificable	Sí
Ciclos de enchufado	25

Datos del material

Materiales aislantes	PBT
Color	naranja
Carta de colores (similar)	RAL 2000
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 200
Grado inflamabilidad según UL 94	V-0
Material de contacto	Aleación de Cu
Superficie de contacto	estañado
Estructura de capas de la conexión por soldadura	1...3 µm Ni / 2...4 µm Sn mate
Estructura de capas del contacto del conector	1...3 µm Ni / 2...4 µm Sn mate
Temperatura de almacenamiento, min.	-40 °C
Temperatura de almacenamiento, max.	70 °C
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	100 °C
Gama de temperatura, montaje, min.	-25 °C
Gama de temperatura, montaje, max.	100 °C

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1 IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	11 A
Corriente nominal, número de polos máx. (Tu=20 °C)	11 A
Corriente nominal, número de polos mín. (Tu=40 °C)	9,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)	7 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	250 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	1 x 1s mit 120 A

Datos nominales según CSA

Instituto (CSA)	CSA
Núm. de certificación (CSA)	200039-1121690
Tensión nominal (Use Group B / CSA)	300 V
Tensión nominal (Use group D / CSA)	300 V
Intensidad nominal (Use Group B / CSA)	10 A
Intensidad nominal (Use Group D / CSA)	10 A
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (UR)	UR
Núm. de certificación (UR)	E60693
Tensión nominal (Use Group B / UL 1059)	300 V
Tensión nominal (Use Group D / UL 1059)	300 V
Intensidad nominal (Use Group B / UL 1059)	10 A
Intensidad nominal (Use Group D / UL 1059)	10 A
Referencia para valores de homologación	Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje	Caja
Longitud de VPE	181 mm
Anchura VPE	99 mm
Altura de VPE	52 mm

Indicación importante

Conformidad con IPC

Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Notas

Más variantes bajo solicitud

Intensidad nominal relativa a la sección nominal y número mín. de polos.

Distancia entre pisos: véase la disposición de los orificios

P en el dibujo = paso

Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.

De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga

Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
