속성

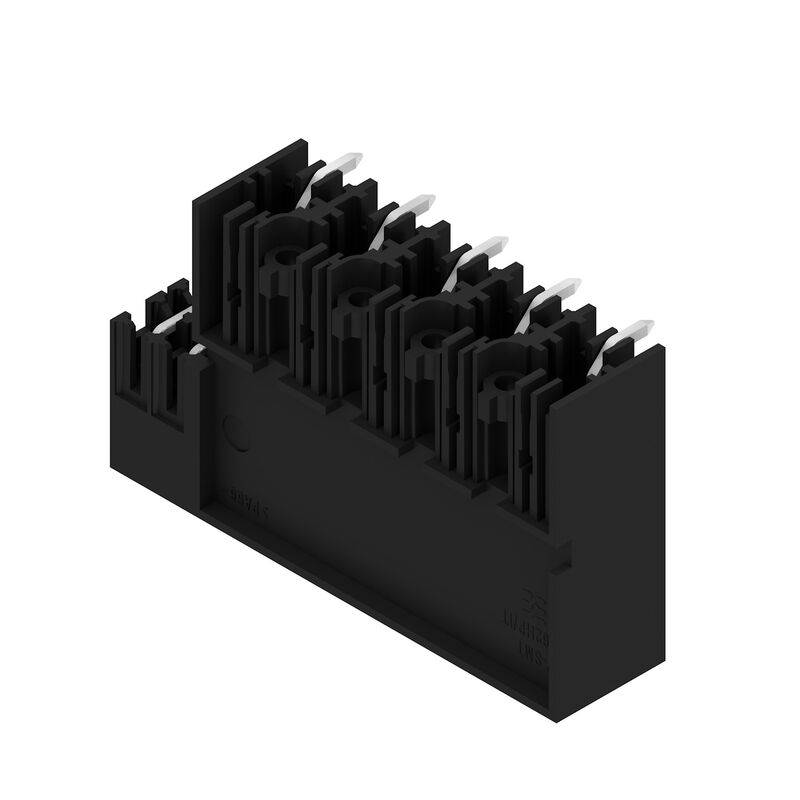

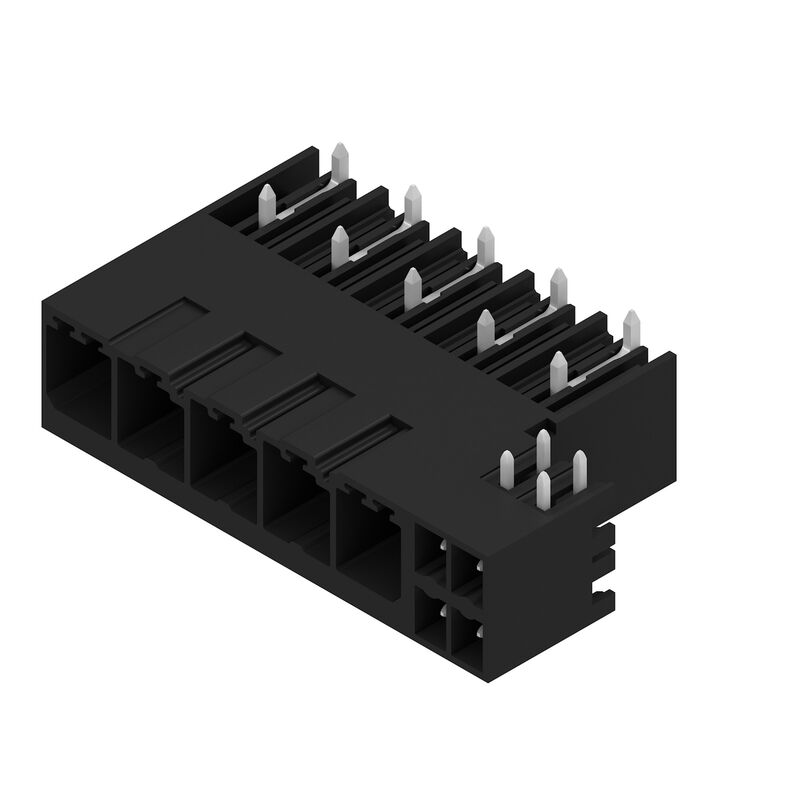

| 버전 | PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT/THR 용접 결선, 7.62 mm, 극 수: 5, 270°, 솔더 핀 길이(l): 2.6 mm, 주석 도금, 검정, 박스 |
| 주문 번호 | 2529340000 |
| 유형 | SV-SMT 7.62HP/05/270G SC/4 2.6SN BX |
| GTIN(EAN) | 4050118539516 |
| 수량 | 36 items |
| 제품 데이터 |
IEC: 1000 V / 41 A UL: 300 V / 33 A |
| 패키징 | 박스 |
| 깊이 | 28.3 mm |
| 깊이 (인치) | 1.114 inch |
| 높이 | 14 mm |
| 높이 (인치) | 0.551 inch |
| 가장 낮은 버전의 높이 | 11.4 mm |
| 너비 | 46.69 mm |
| 폭 (인치) | 1.838 inch |
| 순중량 | 8.35 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 파워 - 시리즈 BV/SV 7.62HP |
| 결선 유형 | 보드 결선 |
| PCB에 장착 | THT/THR 용접 결선 |
| 피치(mm)(P) | 7.62 mm |
| 피치(인치)(P) | 0.3 " |
| 외향 엘보 | 270° |
| 극 수 | 5 |
| 폴당 용접 핀 수 | 2 |
| 솔더 핀 길이(l) | 2.6 mm |
| 솔더핀 크기 | 0.8 x 1.0 mm |
| 솔더 구멍 직경(D) | 1.4 mm |
| 솔더 구멍 직경 공차(D) | + 0,1 mm |
| L1(mm) | 30.48 mm |
| L1(인치) | 1.2 " |
| L2(mm) | 3.81 mm |
| L2(인치) | 0.15 " |
| 행 수 | 1 |
| 핀 시리즈 수량 | 1 |
| DIN VDE 57 106에 따른 터치 안전 보호 | safe to back of hand above the printed circuit board |
| DIN VDE 0470에 따른 터치 안전 보호 | IP 20 |
| 볼륨 저항 | 2.00 mΩ |
| 코딩 가능 | 예 |
| 플러깅 힘/폴, 최대 | 12 N |
| 당기는 힘 / 폴, 최대 | 7 N |
| 절연재 | PA 9T |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | I |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 용접 결선의 레이어 구조 | 1...3 µm Ni / 4...6 µm Sn 매트 |
| 플러그 접점의 레이어 구조 | 1...3 µm Ni / 4...6 µm Sn 매트 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 130 °C |
| 온도 범위, 설치, 최소 | -25 °C |
| 온도 범위, 설치, 최대 | 130 °C |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 극 수(Tu=20°C) | 41 A |
| 정격 전류, 최대 극 수(Tu=20°C) | 41 A |
| 정격 전류, 극 수(Tu=40°C) | 41 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 41 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 1,000 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 630 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 630 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 6 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 6 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 6 kV |
| 단시간 내전류 저항 | 3 x 1s, 420 A |
| 협회(cURus) | CURUS |
| 인증 번호(cURus) | E60693 |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 C / UL 1059) | 300 V |
| 정격 전압(사용 그룹 D / UL 1059) | 600 V |
| 정격 전류(사용 그룹 B / UL 1059) | 33 A |
| 정격 전류(사용 그룹 C / UL 1059) | 33 A |
| 정격 전류(사용 그룹 D / UL 1059) | 5 A |
| 공간거리, min. | 6.9 mm |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 연면거리, 분. | 9.6 mm |
| 패키징 | 박스 |
| VPE 길이 | 338 mm |
| VPE 폭 | 130 mm |
| VPE 높이 | 33 mm |
| 피치(mm) (하이브리드) |
|
| 피치(mm 단위) (신호) | 3.81 mm |
| 피치(inch) (하이브리드) |
|
| 피치(인치 단위) (신호) | 0.15 " |
| 극수 (하이브리드) |
|
| 폴 수 (신호) | 4 |
| 폴당 용접 핀 수 (하이브리드) |
|
| 폴당 용접 핀 수 (신호) | 1 |
| 솔더핀 크기 (하이브리드) |
|
| 솔더핀 크기 (신호) | 0.8 x 0.8 mm |
| 솔더핀 크기 = d 공차(하이브리드) |
|
| 솔더핀 크기 = d 공차 (신호) | -0,03 / +0,01 mm |
| 솔더 아이렛의 직경 (하이브리드) |
|
| PCB 홀 직경 (신호) | 1.3 mm |
| 솔더 아이렛 직경 공차 (하이브리드) |
|
| PCB 홀 직경 공차 (신호) | ± 0.1 mm |
| L2(mm) | 3.81 mm |
| L2(인치) | 0.15 " |
| 행 수 (하이브리드) |
|
| 열 수 (신호) | 2 |
| 접점 재질(하이브리드) |
|
| 접촉 재질 (신호) | CuMg |
| 접점 표면(하이브리드) |
|
| 접촉면 (신호) | 주석 도금 |
| 용접 결선의 레이어 구조 (하이브리드) |
|
| 용접 결선의 레이어 구조 (신호) | 1-3 µm Ni / 4-8 µm Sn |
| 플러그 접점의 레이어 구조 (하이브리드) |
|
| 플러그 접점의 레이어 구조 (신호) | 1-3 µm Ni / 4-8 µm Sn |
| 과전압 Class 정격 전압 / 오염 심각도 수준 II/2(하이브리드) |
|
| 과전압 등급/오염 심각도 II/2에 대한 정격 전압 (신호) | 320 V |
| 과전압 Class 정격 전압 / 오염 심각도 수준 III/2(하이브리드) |
|
| 과전압 등급/오염 심각도 III/2에 대한 정격 전압 (신호) | 160 V |
| 과전압 Class 정격 전압 / 오염 심각도 수준 III/3(하이브리드) |
|
| 과전압 등급/오염 심각도 III/3에 대한 정격 전압 (신호) | 160 V |
| 과전압 등급/오염 심각도 II/2에 대한 정격 임펄스 전압 (하이브리드) |
|
| 과전압 등급/오염 심각도 II/2에 대한 정격 충격 전압 (신호) | 2.5 kV |
| 과전압 등급/오염 심각도 III/2에 대한 정격 임펄스 전압 (하이브리드) |
|
| 과전압 등급/오염 심각도 III/2에 대한 정격 충격 전압 (신호) | 2.5 kV |
| 과전압 등급/오염 심각도 III/3에 대한 정격 임펄스 전압 (하이브리드) |
|
| 과전압 등급/오염 심각도 III/3에 대한 정격 충격 전압 (신호) | 2.5 kV |
| 단시간 내전류 용량 (하이브리드) |
|
| 단시간 내전류 저항 (신호) | 3 x 1s, 80 A |
| 연면 거리 (하이브리드) |
|
| 공간거리 (하이브리드) |
|
| 정격 전압 (사용 그룹 B / CSA) (하이브리드) |
|
| 정격 전압(사용 그룹 B / CSA) (신호) | 300 V |
| 정격 전압 (사용 그룹 C / CSA) (하이브리드) |
|
| 정격 전압(사용 그룹 C / CSA) (신호) | 50 V |
| 정격 전류(사용 그룹 B / CSA) (하이브리드) |
|
| 정격 전류 (사용 그룹 B / CSA) (신호) | 9 A |
| 정격 전류(사용 그룹 C / CSA) (하이브리드) |
|
| 정격 전류 (사용 그룹 C / CSA) (신호) | 9 A |
| 정격 전류(사용 그룹 D / CSA) (하이브리드) |
|
| 정격 전류 (사용 그룹 D / CSA) (신호) | 9 A |
| 정격 전압 (사용 그룹 B / UL 1059) (하이브리드) |
|
| 정격 전압(사용 그룹 B / UL 1059] (신호) | 300 V |
| 정격 전압 (사용 그룹 C / UL 1059) (하이브리드) |
|
| 정격 전압(사용 그룹 C / UL 1059] (신호) | 50 V |
| 정격 전압 (사용 그룹 D / UL 1059) (하이브리드) |
|
| 정격 전압(사용 그룹 D / UL 1059] (신호) | 300 V |
| 정격 전류 (사용 그룹 B / UL 1059) (하이브리드) |
|
| 정격 전류 (사용 그룹 B / UL 1059) (신호) | 5 A |
| 정격 전류 (사용 그룹 C / UL 1059) (하이브리드) |
|
| 정격 전류 (사용 그룹 C / UL 1059) (신호) | 5 A |
| 정격 전류 (사용 그룹 D / UL 1059) (하이브리드) |
|
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 참고 사항 |
|
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274493) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2529340000) |
| 제품 변경 통지 |
[20220105 Material change SV-SMT 7.62](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823)
[20220105 Materialänderung SV-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-03-01 |
| ECLASS 13.0 | 27-46-03-01 |
| ECLASS 14.0 | 27-46-03-01 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
