SV-SMT 7.62IT/04/90MSF3 2.6SN BK BX

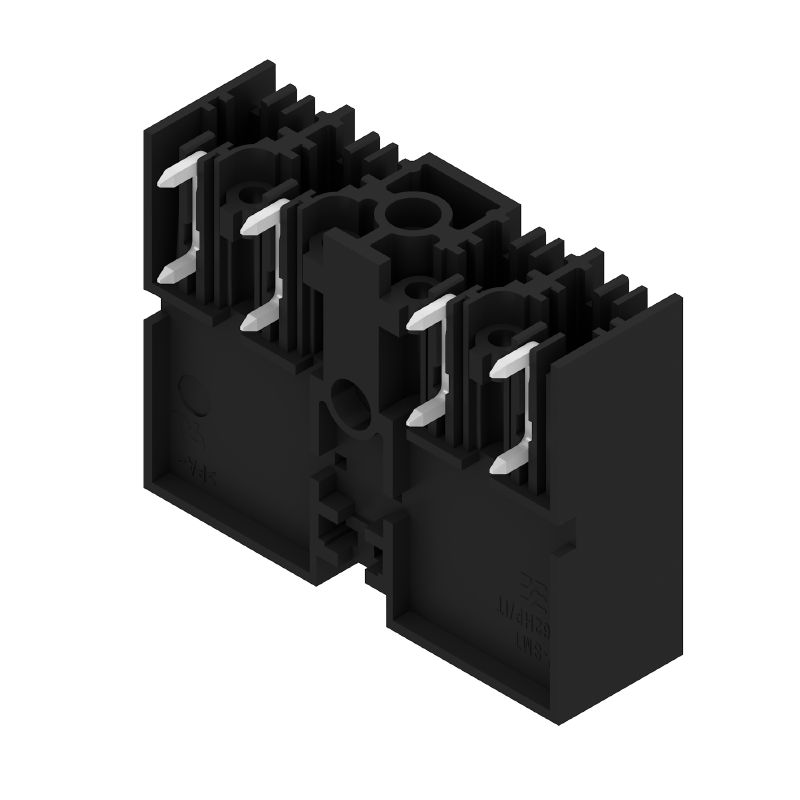

Illustration du produit
SV-SMT 7.62IT/04/90MSF3 2.6SN BK BX
Illustration du produit
SV-SMT 7.62IT/04/90MSF3 2.6SN BK BX
Dimensional drawing

SV-SMT 7.62IT/04/90MSF3 2.6SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Bride à visser centrale, Raccordement soudé THT/THR, 7.62 mm, Nombre de pôles: 4, 90°, Longueur du picot à souder (l): 2.6 mm, étamé, noir, Boîte

ID výrobku 2499840000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Je protikusem 2 Příbuzné výrobky 10
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Jmenovité údaje podle UL 1059 Emballage Note importante Besorolások

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Bride à visser centrale, Raccordement soudé THT/THR, 7.62 mm, Nombre de pôles: 4, 90°, Longueur du picot à souder (l): 2.6 mm, étamé, noir, Boîte
Référence
2499840000
Type
SV-SMT 7.62IT/04/90MSF3 2.6SN BK BX
GTIN (EAN)
4050118513264
Qté.
48 ks
Údaje výrobku
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
Balení
Box

Dimensions et poids

Profondeur
28,3 mm
Profondeur (pouces)
1,114 inch
Hauteur
14 mm
Height (inches)
0,551 inch
Legalacsonyabb változat magassága
11,4 mm
Largeur
38,1 mm
Ширина (в дюймах)
1,5 inch
Poids net
8,8 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Caractéristiques du système

Famille de produits
OMNIMATE Power - série BV/SV 7.62HP
Type de raccordement
Conexión de tarjetas
Montage sur le circuit imprimé
Połączenie lutowane THT/THR
Pas en mm (P)
7,62 mm
Pas en pouces (P)
0,3 "
Angle de sortie
90°
Nombre de pôles
4
Nombre de picots par pôle
2
Longueur du picot à souder (l)
2,6 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3 mm
Dimensions du picot à souder
0,8 x 1,0 mm
Diamètre du trou d'implantation (D)
1,5 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 en mm
30,48 mm
L1 v palcích
1,2 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
safe to back of hand above the printed circuit board
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
plně nainstalované
Objemový odpor
2,00 mΩ
Může být kódováno
Ano
Utahovací moment šroubové příruby, min.
0,2 Nm
Utahovací moment šroubové příruby, max.
0,3 Nm
Cykly zapojování
25
Zásuvná síla / pól, max.
12 N
Tažná síla / pól, max.
7 N

Données des matériaux

Matériau isolant
PA 9T
Couleur
black
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Résistance d'isolation
≥ 10⁸ Ω
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Matériau des contacts
Slitina
Surface du contact
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 4...6 µm Sn matný povrch
Structure en couches du contact mâle
1...3 µm Ni / 4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
130 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
130 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
41 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
41 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
41 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
41 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
6 kV
Tenue aux courants de faible durée
3 x 1 s se 420 A
Espace libre, min.
6,9 mm
Ligne de fuite, min.
9,6 mm

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Jmenovité napětí (aplikační skupina F / UL 1059)
744 V
Courant nominal (groupe d'utilisation B / UL 1059)
40,5 A
Courant nominal (groupe d'utilisation C / UL 1059)
40,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Jmenovitý proud (aplikační skupina F / UL 1059)
40,5 A
Ligne de fuite, min.
9,6 mm
Ligne d’air, min.
6,9 mm
Référence aux valeurs approuvées
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Emballage

Emballage
Boîte
Longueur VPE
134 mm
Largeur VPE
349 mm
Hauteur VPE
37 mm
Résistance de la surface
Rs = 109 - 1012 Ω

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
