속성

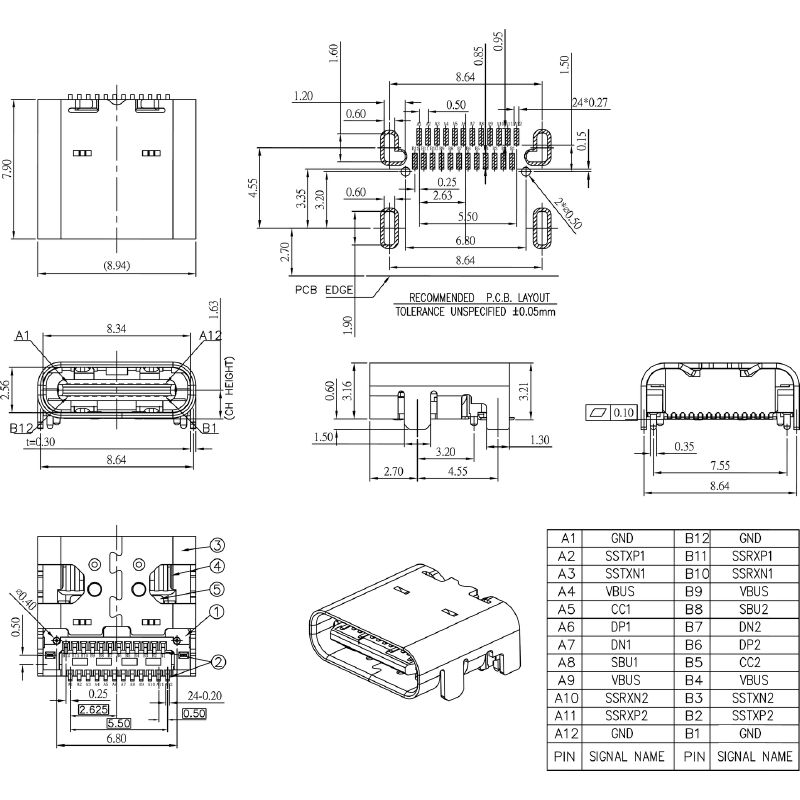

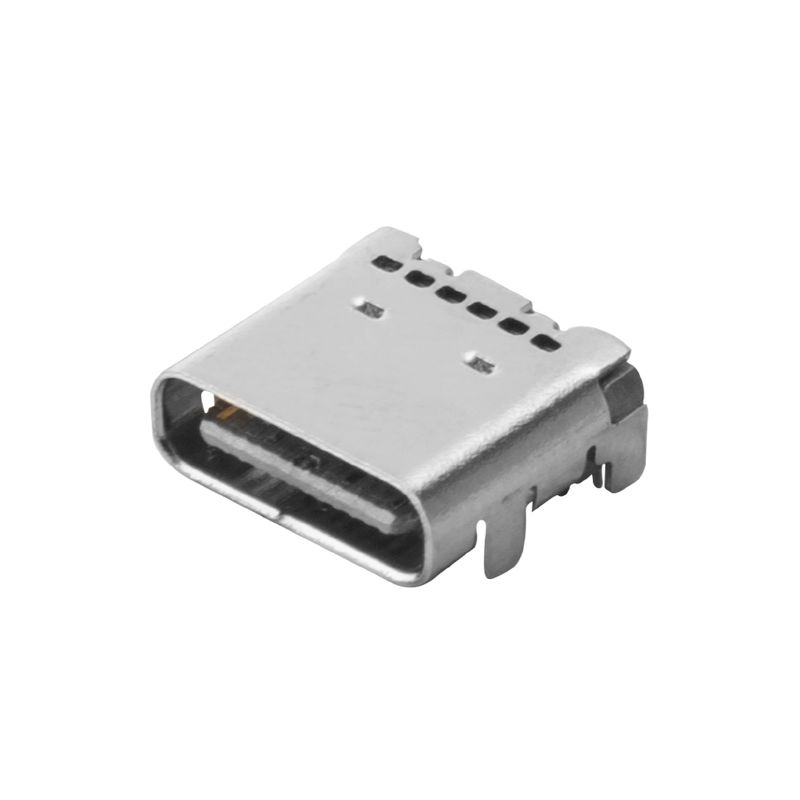

버전 | OMNIMATE 데이터 - USB 잭, PCB 플러그인 커넥터, USB 잭, 유형 C, 10 Gbit/s, SMD 용접 결선, 90°, 플러그 주기: ≥ 10000, 피치(mm)(P): 0.50, 극 수: 24, LCP, 릴 |
주문 번호 | 2987560000 |
유형 | USB3.1C S1H DN1 RL |
GTIN(EAN) | 4099986855052 |
수량 | 1,050 items |
패키징 | 릴 |
깊이 | 7.9 mm |
깊이 (인치) | 0.311 inch |
높이 | 3.21 mm |
높이 (인치) | 0.126 inch |
너비 | 8.94 mm |
폭 (인치) | 0.352 inch |
순중량 | 10 g |
RoHS 준수 상태 | 준수 |
REACH SVHC | No SVHC above 0.1 wt% |
PCB에 장착 | SMD 용접 결선 |
극 수 | 24 |
보호 등급 | IP20 |
성능 카테고리 | 10 Gbit/s |
솔더 핀 길이(l) | 1.15 mm |
솔더링 프로세스 |
리플로우 솔더링
수작업 솔더링 |
실드 탭 | 없음 |
외향 엘보 | 90° |
전송 속도 | 10 Gbit/s |
제품군 | OMNIMATE 데이터 - USB 잭 |
차폐 | 360° 차폐 접점 |
차폐 재질 | 황동 |
차폐 표면 | 니켈 도금 |
측면 종단, 특성 | 없음 |
폴당 용접 핀 수 | 1 |
플러그 주기 | ≥ 10000 |
피치(mm)(P) | 0.5 mm |
피치(인치)(P) | 0.02 " |
절연 강도 | ≥ 100 MΩ |
절연 강도, 접점/접점 | 750 V AC |
정격 전압 | 5 V |
절연재 | LCP |
컬러 코드 | 검정 |
컬러 차트(유사) | RAL 9011과 유사 |
절연 강도 | ≥ 100 MΩ |
Moisture Level (MSL) | 1 |
UL 94 가연성 등급 | V-0 |
접점 기본 재질 | 구리 합금 |
접점 재질 | 금 도금 니켈 |
접점 표면 | 금 도금 니켈 |
작동 온도, 최소 | -40 °C |
작동 온도, 최대 | 80 °C |
패키징 | 릴 |
VPE 길이 | 0 |
VPE 폭 | 0 |
VPE 높이 | 0 |
엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_314867) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2987560000) |
카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002637 |
ETIM 7.0 | EC002637 |
ETIM 8.0 | EC002637 |
ETIM 9.0 | EC002637 |
ECLASS 9.1 | 27-44-04-02 |
ECLASS 10.0 | 27-44-04-02 |
ECLASS 11.0 | 27-46-02-01 |
ECLASS 12.0 | 27-46-02-01 |
ECLASS 13.0 | 27-46-02-01 |
ECLASS 14.0 | 27-46-02-01 |
ROHS | 준수 |
