VSPC 2CL 12VDC
VSPC 2CL 12VDC

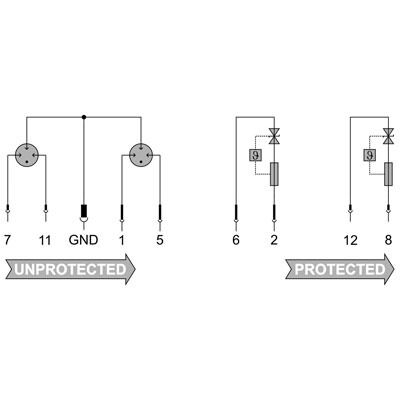

電気記号

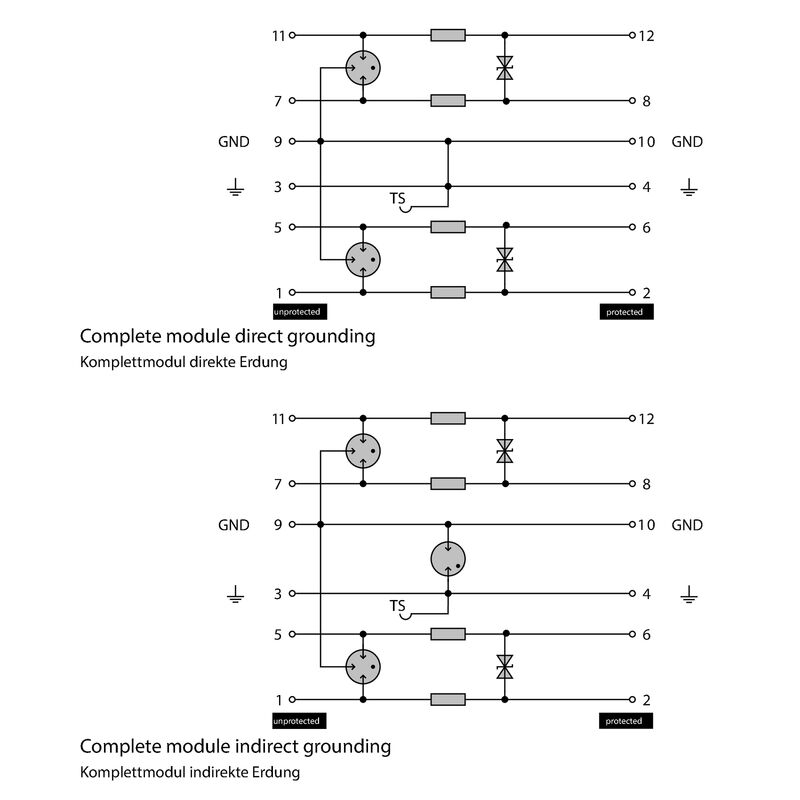

Circuit diagram
VSPC 2CL 12VDC
定格低減曲線
Discharge capacity
VSPC 2CL 12VDC
VSPC 2CL 12VDC
VSPC 2CL 12VDC

VSPC 2CL 12VDC

계측제어 용 서지 보호기, 경고 기능/기능 표시기 미포함, UP(L/N-PE) <800 V

商品番号 8924440000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 4 対照製品 2 関連製品 16
Сертификаты Dati generali per l’ordinazione Dimensions and weights 온도 失敗の確率 Conformità ambientale del prodotto Rated data UL CSA保護データ 一般データ EN 50178に準拠した絶縁協調 公称データIEC/EN 承認の詳細 接続データ Electrical data 一般データ 定格IECEx/ATEX/cUL 保証 Important note 分類 Offerttexter

Сертификаты

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319238/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UL）
E311081

Dati generali per l’ordinazione

バージョン
계측제어 용 서지 보호기, 경고 기능/기능 표시기 미포함, UP(L/N-PE) <800 V
注文番号
8924440000
種別
VSPC 2CL 12VDC
GTIN (EAN)
4032248696079
数量
1 items

Dimensions and weights

深さ
69 mm
奥行き（インチ）
2.717 inch
高さ
90 mm
高さ（インチ）
3.543 inch
幅
17.8 mm
幅（インチ）
0.701 inch
正味重量
45 g

온도

保管温度
-40 °C...80 °C
動作温度
-40 °C...70 °C
湿度
5～96%

失敗の確率

IEC 61508に準拠したSIL
3
MTTF
2,537 a
SFF
95.67 %
λges
45
1*10 -9の PFH、時間ごと
1.95

Conformità ambientale del prodotto

RoHS 対応状況
Conforme con esenzione
RoHS 適用除外（該当する場合/既知の場合）
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

Rated data UL

証明書番号（UL）
E311081
UL認証
[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

CSA保護データ

ガスグループ A、B
IIC
ガスグループ C
IIB
ガスグループ D
IIA
入力電圧、最大 Ui
15 V
内部インダクタンス、最大 LI
0時間
内部容量、最大 CI
2 nF

一般データ

UL 94 可燃性等級
V-0
セグメント
測定 – 監視 – 設定
バージョン
警告機能/機能インジケータなし
保護度合い
IP20
保護電流ループ
2
光学機能表示
該当なし
色
橙色
設計
Borne
otros

EN 50178に準拠した絶縁協調

サージ電圧カテゴリー
III
汚染度
2

公称データIEC/EN

IEC 61643-21準拠の要件カテゴリー
C1
C2
C3
D1
オーバーロード – 失敗モード
Modus2
サージ電流担体能力C1
<1 kA 8/20 μs
サージ電流担体能力C2
5 kA 8/20 μs
サージ電流担体能力C3
100 A 10/1000 μs
サージ電流担体能力D1
2.5 kA 10/350 μs
シグナリング接点
いいえ
パルスリセット容量
20 ms
フューズ保護
0.5 A
体積抵抗
2.20 Ω
保護レベル UP (typ.)
<800 V
保護レベル、UP GND - PE
800 V
保護レベル、UP 導体 – PE
450 V
保護レベル、UP 導体 – 導体
25 V
信号伝送プロパティ（-3 dB）
1.7 MHz
出力側の保護レベル 導体 - PE 1kV/µs 、通常
450 V
出力側の保護レベル 導体 - 導体 1 kV/µs 、通常
25 V
出力側の保護レベル 導体 - 導体 8/20 µs 、通常
25 V
定格電圧 (DC)
12 V
定格電流 IN
450 mA
放電電流 In (8/20µs) 導体 - PE
2.5 kA
放電電流 In （8 / 20µs）GND - PE
2.5 kA
放電電流 In （8 / 20µs）電線 - 電線
2.5 kA
放電電流 I最大 (8 / 20µs) GND - PE
10 kA
放電電流 I最大 (8 / 20µs) 導体 - PE
2 x 10 kA
放電電流 I最大 (8 / 20µs) 電線 - 電線
10 kA
最大連続電圧、Uc（DC）
15 V
極数
1
標準
IEC 61643-21
HART-compatible
落雷テスト電流、Iimp (10/350 µs) GND-PE
2.5 kA
落雷テスト電流、Iimp (10/350 µs) 電線 - PE
2,5 kA
落雷テスト電流、Iimp (10/350 µs) 電線 - 電線
2,5 kA
電圧種別
DC

承認の詳細

GOST 証明書
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

接続データ

接続方式
VSPCベースでプラグ接続可能

Electrical data

電圧種別
DC

一般データ

極数
1
保護度合い
IP20
色
橙色

定格IECEx/ATEX/cUL

cUL 証明書
[cUL Certificate](pdf/VSPC.PDF)

保証

時間間隔
5 年

Important note

製品情報
Mode 2: State where the voltage-limiting part of the SPD was short-circuited due to a very low impedance within the SPD. The line is inoperable, but the measuring equipment is still protected by means of a short-circuit.

分類

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Offerttexter

長体仕様
Surge protection plug for use in connection with the base element VSPC BASE 2CL for two floating-ground driven paired cables.Two-stage protection circuit consisting of coarse protection, decoupling resistors and fine protection between the signal wires and coarse common mode voltage protection to earth. Mechanical identification of the plug to the base element according to the switching type and rated voltage. Optical identification of the protected plug based on the type of protected switching and the voltage level. Protected plug with coding pin and counter-profile for the base element. It is possible to mark the plug.
短体仕様
基本素子 VSPC BASE 2CL 対応サージ保護プラグ、2 本の浮動接地電力ペアケーブル対応過渡電圧の粗い、ないしは細かな保護、アースへの同相モード電圧粗保護。バージョン：12 V DC
