속성
| 버전 | 계측제어 용 서지 보호기, 경고 기능/기능 표시기 포함, UP(L/N-PE) <200 V |
| 주문 번호 | 8951570000 |
| 유형 | VSPC 4SL 5VDC R |
| GTIN(EAN) | 4032248742813 |
| 수량 | 1 items |
| 깊이 | 69 mm |
| 깊이 (인치) | 2.717 inch |
| 높이 | 98 mm |
| 높이 (인치) | 3.858 inch |
| 너비 | 17.8 mm |
| 폭 (인치) | 0.701 inch |
| 순중량 | 50 g |
| 보관 온도 | -40 °C...80 °C |
| 작동 온도 | -40 °C...70 °C |
| 습도 | 5 ~ 96 % |
| SIL(IEC 61508 준수) | 2 |
| MTTF | 2,665 a |
| SFF | 86.02 % |
| λges | 43 |
| PFH(1*10)-9 시간당 | 10.7 |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| 인증 번호(UL) | E311081 |
| UL 인증 | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| 가스 그룹 A, B | IIC |
| 가스 그룹 C | IIB |
| 가스 그룹 D | IIA |
| 내부 용량, 최대 CI | 4 nF |
| 내부 유도 용량, 최대 LI | 0 µH |
| 입력 전압, 최대 Ui | 6.4 V |
| UL 94 가연성 등급 | V-0 |
| 광학 기능 디스플레이 | 녹색 = 정상, 적색 = 어레스터 결함 - 교체 |
| 버전 | 경고 기능/기능 표시기 포함 |
| 보호 등급 | IP20 |
| 보호 바이너리 신호 | 4 |
| 설계 |
단자대
기타 |
| 세그먼트 | 계측 및 제어 |
| 컬러 코드 | 주황색 |
| 서지 전압 범주 | III |
| 오염 심각도 | 2 |
| IEC 61643-21에 따른 요구 조건 범주 |
C1
C2 C3 D1 |
| 과부하 - 장애 모드 | 모드 2 |
| 극 수 | 2 |
| 낙뢰 테스트 전류, Iimp (10/350 µs) GND-PE | 2.5 kA |
| 낙뢰 테스트 전류, Iimp (10/350 µs) 와이어-PE | 2.5 kA |
| 낙뢰 테스트 전류, Iimp (10/350 µs) 와이어-와이어 | 2.5 kA |
| 방전 전류 In (8/20µs) GND-PE | 2.5 kA |
| 방전 전류 In (8/20µs) 와이어-PE | 2.5 kA |
| 방전 전류 In (8/20µs) 와이어-와이어 | 2.5 kA |
| 방전 전류 I최대 (8/20µs) GND-PE | 10 kA |
| 방전 전류 I최대 (8/20µs) 와이어-PE | 10 kA |
| 방전 전류 I최대 (8/20µs) 와이어-와이어 | 10 kA |
| 보호 레벨 UP (일반) | <200 V |
| 보호 레벨, UP GND - PE | 450 V |
| 보호 레벨, UP 와이어 - PE | 10 V |
| 볼륨 저항 | 4.7 Ω |
| 서지 전류 전달 용량 C1 | <1 kA 8/20 μs |
| 서지 전류 전달 용량 C2 | 5 kA 8/20 μs |
| 서지 전류 전달 용량 C3 | 100 A 10/1000 μs |
| 서지 전류 전달 용량 D1 | 2.5 kA 10/350 μs |
| 신호 전송 속성(-3 dB) | 1.2 MHz |
| 신호 접점 | UN 250 V AC 0.1 A 1CO, VSPC R에서 VSPC CONTROL UNIT 채용 |
| 전압 유형 | DC |
| 정격 전류 IN | 300 mA |
| 정격 전압(DC) | 5 V |
| 최대 연속 전압, Uc(DC) | 6.4 V |
| 출력측 와이어-PE 1 kV/µs의 보호 레벨, 일반 | 12 V |
| 출력측 와이어-와이어 1 kV/µs의 보호 레벨, 일반 | 25 V |
| 출력측 와이어-와이어 8/20 µs의 보호 레벨, 일반 | 25 V |
| 펄스-리셋 커패시티ㄴ | ≤ 20 ms |
| 표준 규격 | IEC 61643-21 |
| 퓨즈 | 0.5 A |
| GOST 인증 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| 결선 유형 | VSPC BASE 플러그형 |
| 전압 유형 | DC |
| 극 수 | 2 |
| 보호 등급 | IP20 |
| 컬러 코드 | 주황색 |
| cUL 인증 | [cUL Certificate](pdf/VSPC.PDF) |
| 시간 간격 | 5년 |
| 제품 정보 | 모드 2: SPD 내의 매우 낮은 임피던스로 인해 SPD의 전압 제한 부분이 단락된 상태. 라인은 작동할 수 없지만, 측정 장비는 여전히 단락을 통해 보호됨. |
| 승인/인증/적합성 문서 |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45841) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951570000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951570000) |
| 기술 문서 | [VSPC 4SL R](https://mdcop.weidmueller.com/mediadelivery/asset/900_9950) |
| 사용자 문서 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

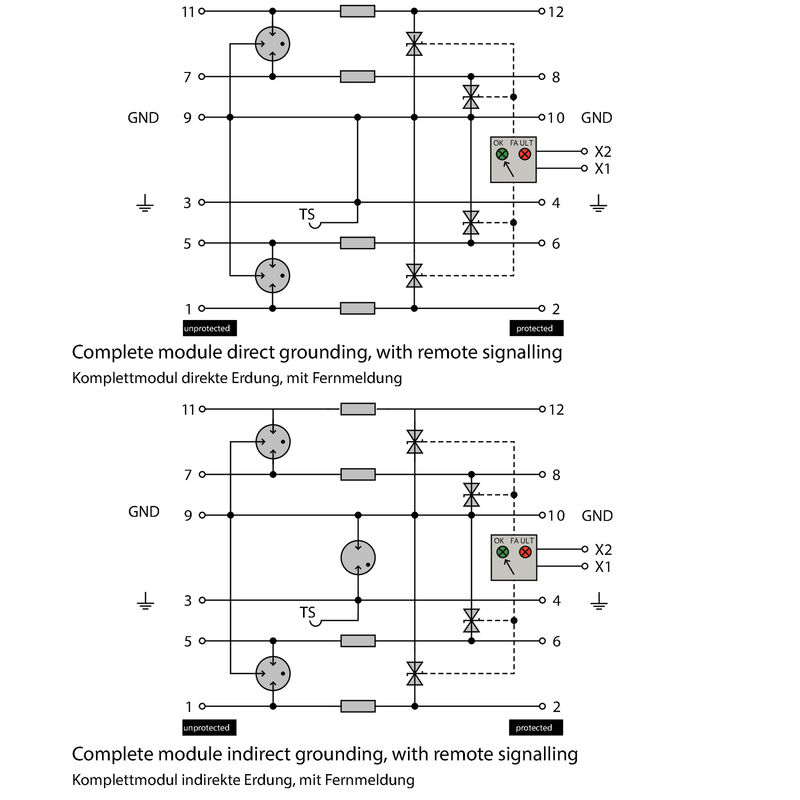

| 긴 사양 | 통합된 상태 디스플레이와 원격 모니터링 옵션이 포함되었으며 일반 접지를 사용하는 4개의 와이어에 대한 베이스 요소 VSPC BASE 4SL R과 관련하여 사용하기 위한 서지 보호 플러그. 신호 와이어와 신호 접지 간 코스 보호, 분리 저항기 및 미세 보호로 구성된 플러그의 2단계 보호 회로. 스위칭 유형과 정격 전압에 따라 베이스 요소에 대한 플러그 기계적 식별. 베이스 요소에 대한 코딩 핀과 카운터 프로파일이 있는 보호 플러그. 보호 스위칭 유형과 전압 레벨을 기준으로 보호 플러그 광학 식별. 플러그를 표시할 수 있습니다. |
| 짧은 사양 | 통합된 상태 디스플레이와 원격 모니터링 옵션이 포함된 베이스 요소 VSPC BASE 4SL R에 대한 서지 보호 플러그. 일반 접지를 사용하는 4개의 와이어에 대한 코스 및 미세 일반 모드 전압 보호. 버전: 5 V DC |
| 인증 |     |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UL) | E311081 |
