WDU 2.5 TS SE 2.4

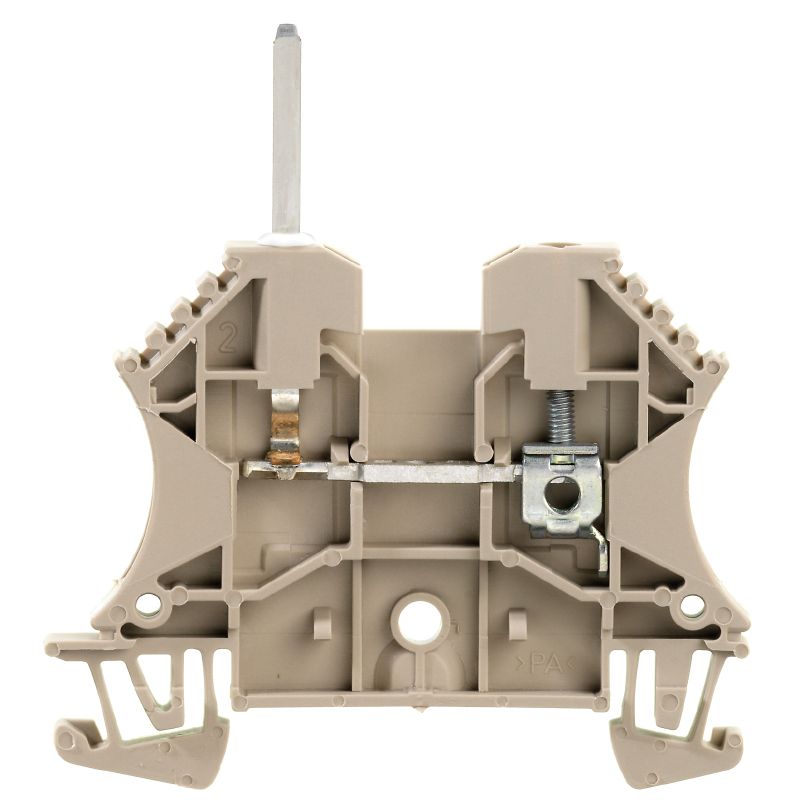

製品イメージ
WDU 2.5 TS SE 2.4

WDU 2.5 TS SE 2.4

この製品は、まもなくご利用いただけなくなります。

Последняя дата заказа: /Date(1790719200000)/

Wモデルシリーズ, フィードスルー端子, 定格断面: 2.5 mm², ねじ接続

商品番号 1021200000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 22 関連製品 1069
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ システム仕様 クランプ可能な導体（H05V/H07V）2個、等断面（定格接続） 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） 全般 評価データ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

バージョン
Wモデルシリーズ, フィードスルー端子, 定格断面: 2.5 mm², ねじ接続
注文番号
1021200000
種別
WDU 2.5 TS SE 2.4
GTIN (EAN)
4008190172718
Кол.
100 items
Статус поставки
この記事は今後ご利用いただけなくなります。
Последняя дата заказа
/Date(1790719200000)/

寸法と重量

深さ
46.5 mm
奥行き（インチ）
1.831 inch
高さ
60 mm
高さ（インチ）
2.362 inch
幅
5.1 mm
幅（インチ）
0.201 inch
순중량
7.128 g

温度

保管温度
-25 °C...55 °C
周囲温度
-50 °C…75 °C
連続動作温度、最小
-50 °C
連続動作温度、最大
120 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません
Углеродный след продукта
  • クレードルからゲート:
    0,093 kg CO2 eq.

材料データ

基本材質
Wemid
色
ダークベージュ
UL 94 可燃性等級
V-0

システム仕様

バージョン
ねじ接続
Thermipoint接続
エンドカバープレートの要求
はい
Number of potentials
1
レベル数
1
レベルごとのクランプポイント数
1
層ごとの電位数
1
内部で交差接続されたレベル
いいえ
PE 接続
いいえ
取り付けレール
TS 35
N 関数
いいえ
PE 기능
いいえ
PEN function
いいえ

クランプ可能な導体（H05V/H07V）2個、等断面（定格接続）

配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最大
1.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、2本のクランプ可能な配線、最小
0.5 mm²
配線接続断面、細径撚線、2本のクランプ可能な配線、最小
0.5 mm²
配線断面、細径撚線、2本のクランプ可能な配線、最大
1.5 mm²

追加の技術データ

Esecuzione a prova di esplosione
いいえ
Hasonló kapcsok száma
1
Lados abiertos
右
Tipo di montaggio
篏合仕様

クランプ用コンダクタ（追加接続）

接続種別、追加接続
ねじ接続

クランプ用コンダクタ（定格接続）

DMS電動ドライバーによるトルクレベル
1
IEC 60947-1 準拠のゲージ
A3
クランプネジ
M 2.5
クランプ範囲、最大
4 mm²
クランプ範囲、最小
0.05 mm²
ツインワイヤエンドフェルール、最大
1.5 mm²
ツインワイヤエンドフェルール、最小
0.5 mm²
刃寸法
0.6 x 3.5 mm
導体接続断面積 AWG、最大.
AWG 12
接続数
2
接続断面、撚線、最大
4 mm²
接続断面、撚線、最小
0.05 mm²
接続断面、細径撚線、最小
0.05 mm²
接続方向
横向きに
接続方式
ねじ接続
締付けトルク、最大.
0.8 Nm
締付けトルク、最小.
0.4 Nm
被覆剥き長さ
10 mm
配線接続断面 AWG、最小
AWG 30
配線接続断面、ソリッドコア、最小
0.05 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
2.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0.05 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
2.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.05 mm²
配線接続断面、細径撚線、最大
4 mm²
配線接続断面、細径撚線、最小
0.05 mm²
配線接続断面ソリッドコア、最大
4 mm²

全般

取り付けレール
TS 35
導体接続断面積 AWG、最大.
AWG 12
標準
IEC 60947-7-1
配線接続断面 AWG、最小
AWG 30

評価データ

定格断面
2.5 mm²
定格電圧
125 V
Jmenovité DC napětí
125 V
公称電流
10 A
最大導体電流
10 A
標準
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1.33 mΩ
定格インパルス耐電圧
2.5 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0.77 W
汚染度
3

分類

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
