WNT 4 10X3
Изображение изделия
WNT 4 10X3

WNT 4 10X3

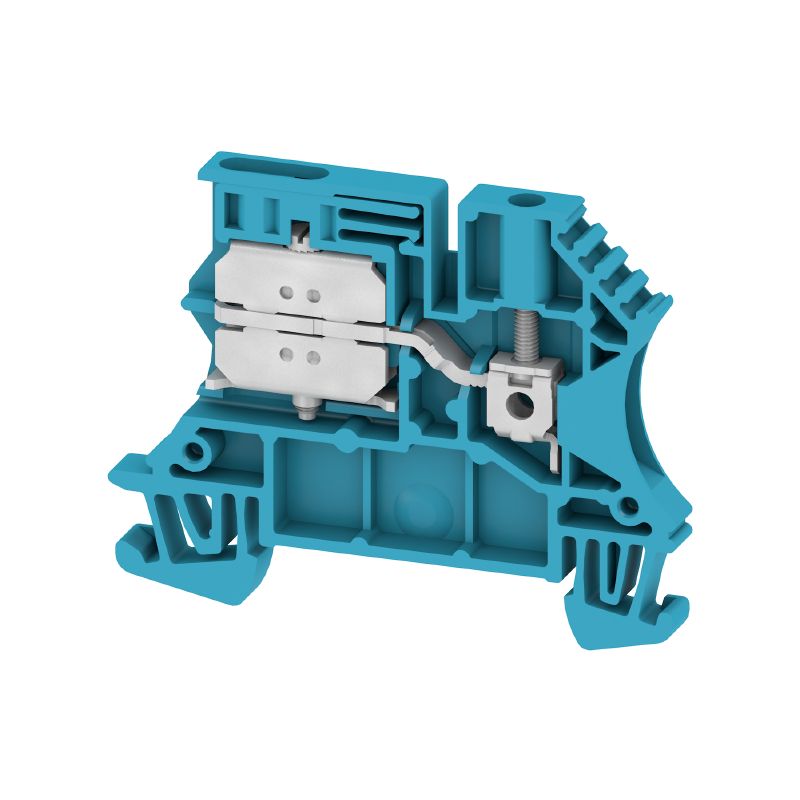

Клемма для проведения проверок, Винтовое соединение, синий, 4 mm², 32 A, 400 V, Количество соединений: 1, Количество уровней: 1

№ продукта 1010780000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Accessori 19 Prodotti correlati 67
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Conductors for clamping (rated connection) CSA rating data Общие сведения Расчетные данные Datos nominales según UL Изображения продукции Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319214/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319250/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Клемма для проведения проверок, Винтовое соединение, синий, 4 mm², 32 A, 400 V, Количество соединений: 1, Количество уровней: 1
Заказ №
1010780000
Тип
WNT 4 10X3
GTIN (EAN)
4008190020651
Кол.
100 Штука

Размеры и массы

Глубина
46,5 mm
Глубина (дюймов)
1,831 inch
Глубина с DIN-рейкой
47 mm
Высота
60 mm
Высота (в дюймах)
2,362 inch
Ширина
6,1 mm
Ширина (в дюймах)
0,24 inch
Net weight
13,717 g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-50 °C
Температура при длительном использовании, макс.
120 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

Basic material
Материал Wemid
Colour
синий
UL 94 flammability rating
V-0

Параметры системы

Version
Винтовое соединение
с соединением с шиной 10x3
с одной стороны открыт
End cover plate required
Да
Number of potentials
1
Количество уровней
1
Количество контактных гнезд на уровень
1
Number of potentials per tier
1
Levels cross-connected internally
Нет
PE connection
Нет
Mounting rail
TS 35
N-function
Да
PE function
Нет
PEN function
Нет

Дополнительные технические данные

Explosion-tested version
Нет
Installation advice
Шина
Open sides
справа
Type of mounting
зафиксированный

Зажимаемые провода (дополнительное соединение)

Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.
4 mm²
Тип соединения, дополнительное соединение
Соединение с шиной

Conductors for clamping (rated connection)

6 mm²
Clampable conductor
  • Type de raccordement:
    Csavaros csatlakozás
  • Vezetékcsatlakozás keresztmetszete:
    • Tipo:
      solid, H05(07) V-U
    • min.:
      0,5 mm²
    • max.:
      6 mm²
    • номин.:
      4 mm²
  • kabelsko:
    • Avisoleringslängd:
      • мин.:
        10 mm
      • макс.:
        10 mm
      • номин.:
        10 mm
    • Момент затяжки:
      • мин.:
        0,5 Nm
      • макс.:
        1 Nm
  • Технические характеристики соединения:
    Винтовое соединение
  • Сечение подсоединяемого провода:
    • Тип:
      многожильный H07V-R
    • мин.:
      1,5 mm²
    • макс.:
      6 mm²
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • мин.:
        10 mm
      • макс.:
        10 mm
      • номин.:
        10 mm
    • Момент затяжки:
      • мин.:
        0,5 Nm
      • макс.:
        1 Nm
  • Технические характеристики соединения:
    Винтовое соединение
  • Сечение подсоединяемого провода:
    • Тип:
      гибкий, H05(07) V-K
    • мин.:
      0,5 mm²
    • макс.:
      4 mm²
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • мин.:
        10 mm
      • макс.:
        10 mm
      • номин.:
        10 mm
    • Момент затяжки:
      • мин.:
        0,5 Nm
      • макс.:
        1 Nm
Průřez připojení vodičů, jemně splétané, min.
0,13 mm²
Вид соединения
Винтовое соединение
Вид соединения 2
Соединение с шиной
Диапазон зажима, мин.
0,13 mm²
Длина зачистки изоляции
10 mm
Зажимной винт
M 3
Калибровая пробка согласно 60 947-1
A4
Количество соединений
1
Момент затяжки, макс.
1 Nm
Момент затяжки, мин.
0,5 Nm
Направление соединения
боковая
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,13 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,13 mm²
Сечение соединения проводов, твердое ядро, макс.
6 mm²
Сечение соединения проводов, твердое ядро, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,13 mm²

CSA rating data

Certificate No. (CSA)
200039-1057876
Current size C (CSA)
25 A
Leiterquerschnitt max (CSA)
10 AWG
Voltage size C (CSA)
600 V
Wire cross section min. (CSA)
26 AWG

Общие сведения

Нормы
По стандарту IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Указание по установке
Шина
Укомплектованная монтажная рейка
TS 35

Расчетные данные

Rated cross-section
4 mm²
Rated voltage
400 V
Rated DC voltage
400 V
Nominal current
32 A
Current at maximum wires
41 A
Standards
По стандарту IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
6 кВ
Power loss in accordance with IEC 60947-7-x
1,02 W
Степень загрязнения
3

Datos nominales según UL

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
10 AWG
Conductor size Factory wiring min. (UR)
26 AWG
Conductor size Field wiring max. (UR)
10 AWG
Conductor size Field wiring min. (UR)
22 AWG
Current size C (UR)
35 A
Voltage size C (UR)
600 V

Изображения продукции

Подпись к рисунку - 02
Изображение изделия
Подпись под рисунком-02
Изображение аналогичное

Классификации

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
