WTL 6/3/STB SW

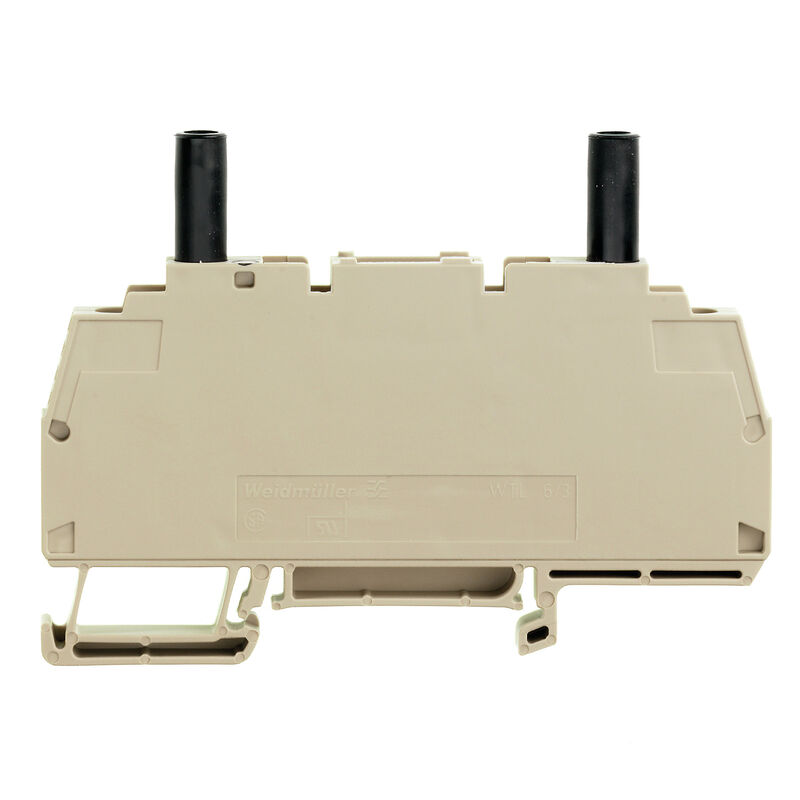

Zdjęcie produktu
WTL 6/3/STB SW

WTL 6/3/STB SW

Złączka szeregowa rozłączająca transformator pomiarowy, złącze śrubowe, 500, 41, 2

Nr. produktu 1060370000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 27 Produkty pokrewne 43
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne dane znamionowe dane znamionowe wg UL Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Ogólne dane zamówieniowe

Wersja
Złączka szeregowa rozłączająca transformator pomiarowy, złącze śrubowe, 500, 41, 2
Nr zam.
1060370000
Typ
WTL 6/3/STB SW
GTIN (EAN)
4032248812974
Ilość
50 szt.

Wymiary i masa

Głębokość
64 mm
Głębokość (cale)
2,52 inch
Głębokość wraz z szyną DIN
65 mm
Wysokość
87 mm
Wysokość (cale)
3,425 inch
Szerokość
7,9 mm
Szerokość (cale)
0,311 inch
Masa netto
34,14 g

Temperatury

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-50 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0eb7d846-d0a1-43e5-93a4-d7c6856c4cda

dane tworzywa

Basic material
Wemid
Färgkod
Ciemnobeżowy
UL 94 flammability rating
V-0

parametry systemu

Version
Złącze śrubowe
element odłączający
do poprzecznych złącz wtykowych
zamknięte
End cover plate required
Nie
Number of potentials
1
liczba poziomów
1
liczba zacisków na poziom
2
Number of potentials per tier
1
PE connection
Nie
Mounting rail
TS 35
N-function
Nie
PE 功能
Nie
PEN function
Nie

dalsze dane techniczne

Explosion-tested version
Nie
Number of similar terminals
1
Open sides
zamknięta
Type of mounting
wciskany

Przewody zaciskane (kolejne przyłącze)

Rodzaj przyłącza, kolejne przyłącze
złącze śrubowe

przewody zaciskane (złącze wymiarowane)

10 mm²
Connection cross-section, stranded, min.
0,5 mm²
Długość odizolowania
12 mm
kierunek podłączenia
z boku
liczba przyłączeń
2
Moment obrotowy dociągający, maks.
1,6 Nm
Moment obrotowy dociągający, min.
0,8 Nm
przekrój przyłącza przewodu AWG, min.
AWG 20
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
6 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
6 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 8
Průřez připojení vodičů, jemně stáčené, max.
10 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
10 mm²
Rodzaj przyłącza
złącze śrubowe
sprawdzian trzpieniowy wg 60 947-1
A5
Torque level with DMS electric screwdriver
3
Wielkość ostrza
0,8 x 4,0 mm
Wire connection cross-section, solid core, max.
10 mm²
Wire connection cross-section, solid core, min.
0,5 mm²
Zakres zaciskania, min.
0,5 mm²
śruba dociskowa
M 3,5

dane znamionowe wg CSA

Certificate No. (CSA)
200039-1057876
Current size C (CSA)
45 A
Voltage size C (CSA)
300 V
Wire cross section max. (CSA)
8 AWG
Wire cross section min. (CSA)
20 AWG

Informacje ogólne

przekrój przyłącza przewodu AWG, min.
AWG 20
przekrój przyłączeniowy przewodu AWG, maks.
AWG 8
Szyna montażowa
TS 35

dane znamionowe

정격 단면적
6 mm²
Rated voltage
500 V
Номинальное напряжение пост. тока
500 V
Nominal current
41 A
Current at maximum wires
57 A
Rezystancja objętościowa wg IEC 60947-7-x
0,78 mΩ
Rated impulse withstand voltage
6 kV
Power loss in accordance with IEC 60947-7-x
1,31 W
Grado di lordura
3
서지 전압 범주
III

dane znamionowe wg UL

Certificate No. (UR)
E60693
Conductor size Factory wiring max. (UR)
8 AWG
Current size C (UR)
45 A
Sección del conductor Cableado de fábrica mín. (UR)
20 AWG
Vezetékméret, terepi vezetékezés, max. (UR)
8 AWG
Vezetékméret, terepi vezetékezés, min. (UR)
20 AWG
Voltage size C (UR)
600 V

Klasyfikacje

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
