ZDU 4-2/3AN BL

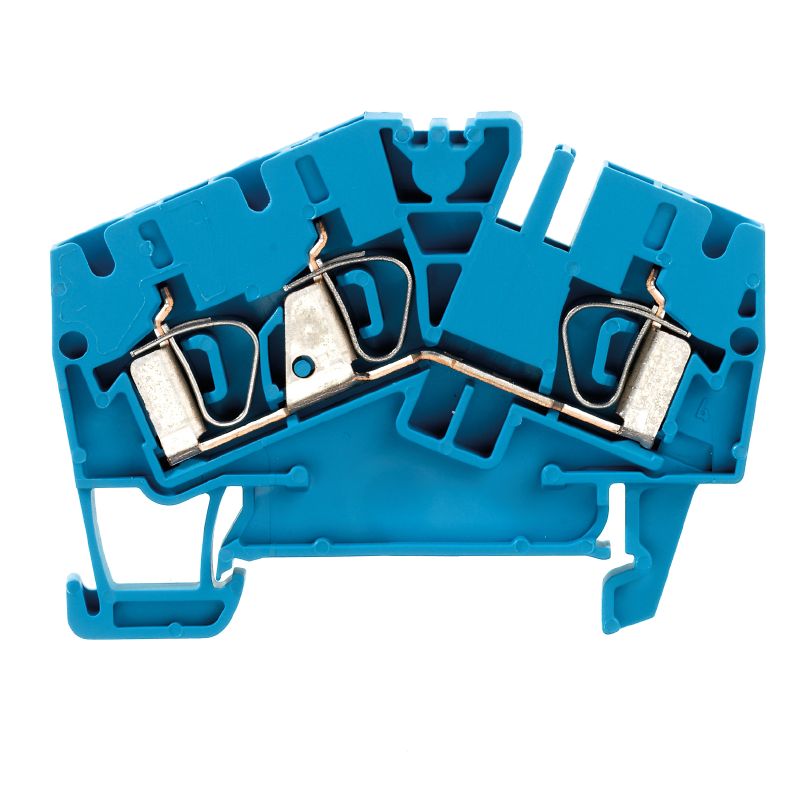

Obrázek výrobku
ZDU 4-2/3AN BL

ZDU 4-2/3AN BL

Borne traversante, Raccordement à ressort, 4 mm², 800 V, 32 A, bleu

Référence produit 1770860000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 33 Autres produits de la même gamme 1069
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système weitere technische Daten Przewody zaciskane (kolejne przyłącze) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Dimensions General Caractéristiques nominales UL névleges adatok Classifications

Agréments

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Informations générales de commande

Verze
Borne traversante, Raccordement à ressort, 4 mm², 800 V, 32 A, bleu
Číslo objednávky
1770860000
Typ
ZDU 4-2/3AN BL
GTIN (EAN)
4032248121205
Množství
50 Pièce

Dimensions et poids

Hloubka
45,5 mm
Profondeur (pouces)
1,791 inch
Profondeur, y compris rail DIN
46 mm
Výška
61,5 mm
Hauteur (pouces)
2,421 inch
Šířka
6,1 mm
Largeur (pouces)
0,24 inch
Čistá hmotnost
10,184 g

Températures

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-50 °C…75 °C
Folyamatos üzemi hőmérséklet., min.
-50 °C
Temperatura d'esercizio continuo, max.
120 °C

Conformité environnementale du produit

Stav souladu se směrnicí RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Základní materiál
Wemid
Barevný
bleu
Klasifikace hořlavosti UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Č. osvědčení (ATEX)
DEMKO16ATEX1808U
Č. osvědčení (IECEX)
IECEXULD16.0036U
Max. napětí (ATEX)
440 V
Proud (ATEX)
29 A
Wire cross section max. (ATEX)
6 mm²
Max. napětí (IECEX)
440 V
Courant (IECEX)
29 A
Průřez vodiče max. (IECEX)
6 mm²
Značení EN 60079-7
Ex eb II C Gb
Plaquette de marquage Ex 2014/34/EU
II 2 G D

Caractéristiques du système

Verze
Raccordement à ressort
pour connecteur transversal enfichable
libre d'un côté
Nutná koncová deska
Oui
Počet potenciálů
1
Počet úrovní
1
Nombre de points de contact par étage
3
Počet pólů na řadu
1
Úrovně propojené interně
Non
PE připojení
Non
Nosná lišta
TS 35

weitere technische Daten

Otevřené strany
rechts
Počet podobných svorek
1
Typ montáže
wciskany
Verze testovaná ve výbušném prostředí
Oui

Przewody zaciskane (kolejne przyłącze)

Typ připojení, další připojení
Пружинное соединение

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
10 mm
Finomsodratú, min. (névleges csatlakozás)
0,13 mm²
Iker-érvéghüvelyek, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,13 mm²
Měřidlo podle IEC 60947-1
A3
Počet připojení
3
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,13 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,13 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sección del conductor, semirrígido, mín.
0,13 mm²
Směr připojení
Inclined / angled
Twin wire-end ferrules, max.
1,5 mm²
Typ připojení
złącze sprężynowe
Upínací rozsah, max.
6 mm²
Upínací rozsah, min.
0,13 mm²
Velikost nože
0,6 x 3,5 mm
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
6 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,13 mm²
Wire connection cross section, finely stranded, max.
4 mm²

CSA data hodnocení

Certificate No. (CSA)
200039-1152892
Ledararea min. (CSA)
26 AWG
Prąd Gr B (CSA)
33 A
Sezione cavo max (CSA)
10 AWG
Ström Gr D (CSA)
5 A
Voltage size B (CSA)
600 V
Напряжение, класс D (CSA)
600 V
전류 크기 C(CSA)
33 A
전압 크기 C(CSA)
600 V

Dimensions

Décalage TS 35
50,5 mm

General

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 26
Standardy
IEC 60947-7-1

Caractéristiques nominales

Jmenovitý průřez
4 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
32 A
Proud při maximu vodičů
38 A
Standardy
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Degré de pollution
3

UL névleges adatok

Průřez vodiče propojení v terénu max. (UR)
10 AWG
Průřez vodiče propojení v terénu min. (UR)
26 AWG
Průřez vodiče propojení z výroby max. (UR)
10 AWG
Průřez vodiče propojení z výroby min. (UR)
26 AWG
Velikost napětí C (UR)
600 V
Velikost proudu C (UR)
33 A
Č. osvědčení (UR)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
