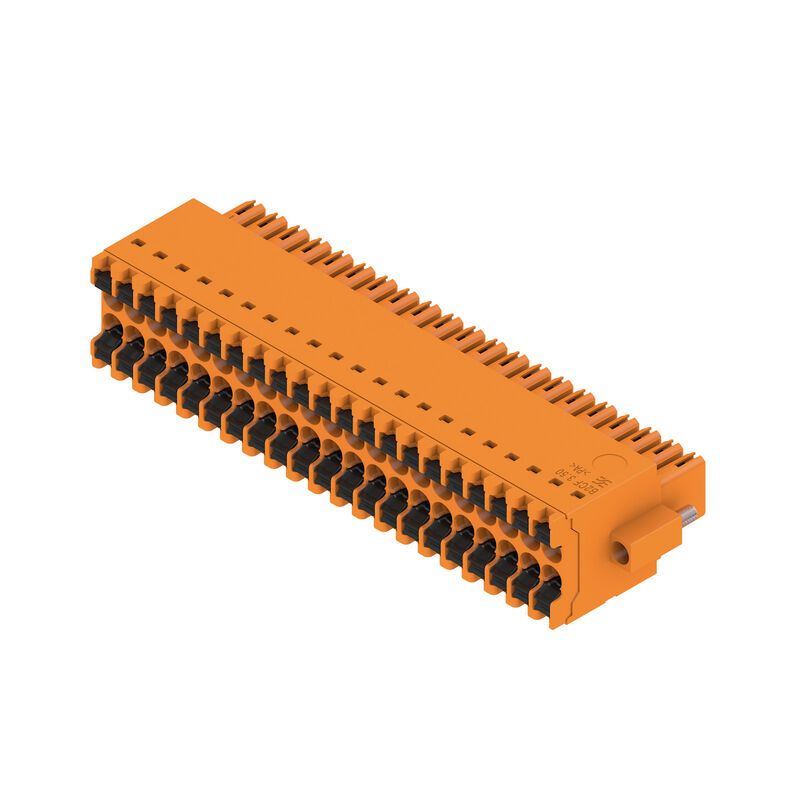

Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 42, 180°, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Box

N. articolo 2558530000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 39
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 42, 180°, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Box
N. d’ordine
2558530000
Tipo
B2CF 3.50/42/180F SN OR BX
GTIN (EAN)
4050118669688
CPZ
18 Pezzo
Parametri prodotto
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Imballaggio
Box

Dimensioni e pesi

Profondità
25,25 mm
Profondità (pollici)
0,994 inch
Posizione verticale
15,2 mm
Altezza (pollici)
0,598 inch
Larghezza
80,5 mm
Larghezza (pollici)
3,169 inch
Peso netto
28,304 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%
Impronta carbonica di prodotto
  • Dalla culla al cancello:
    0.976 kg CO2 eq.

Parametri del sistema

製品ファミリー
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 file
接続方式
Collegamento al campo
Tecnica di collegamento cavi
PUSH IN con tasto di attivazione
Passo in mm (P)
3,5 mm
피치(인치)(P)
0,138 "
導体取り出し方向
180°
Numero di poli
42
L1 in mm
70 mm
L1 en pouce
2,76 "
행 수
1
핀 시리즈 수량
2
정격 단면적
15 mm²
DIN VDE 57 106에 따른 터치 안전 보호
sicurezza per le dita
DIN VDE 0470에 따른 터치 안전 보호
IP 20 innestato
Grado di protezione
IP20
completamente montato
Codable
Sì
Lunghezza di spellatura
10 mm
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
3,5 N
Forza d'estrazione/polo, max.
3,5 N
Coppia di serraggio
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Dati del materiale

Materiale isolante
PA 66 GF 30
Colori
arancione
Colore elementi di azionamento
nero
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 600
Resistenza d'isolamento
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
2...5 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-40 °C
Campo della temperatura di montaggio, max.
120 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0.14 mm²
Campo di sezioni, max.
1.5 mm²
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 16
rigido, min. H05(07) V-U
0.14 mm²
rigido, max. H05(07) V-U
1.5 mm²
Flessibile, min. H05(07) V-K
0.14 mm²
Flessibile, max. H05(07) V-K
1.5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0.14 mm²
con terminale AEH con collare DIN 46 228/4, max.
1 mm²
con terminale, DIN 46228 pt 1, min.
0.14 mm²
con terminale a norma DIN 46 228/1, max.
1.5 mm²
Conduttore innestabile
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9028240000
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025780000
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025790000
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028270000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028290000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028320000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0186500000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
13,4 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
12 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
9 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2.5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2.5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2.5 kV
Portata transitoria
3 x 1s mit 80 A

Dati di dimensionamento secondo CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
定格電流（グループ B/CSA 使用）
9,5 A
Corrente nominale (Gruppo C / CSA)
9,5 A
Corrente nominale (Gruppo D / CSA)
9,5 A
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłącza przewodu AWG, maks.
AWG 16

Dati di dimensionamento sec. UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
50 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
9,5 A
정격 전류(사용 그룹 C / UL 1059)
9,5 A
정격 전류(사용 그룹 D / UL 1059)
9,5 A
Sezione di collegamento cavo AWG, min.
AWG 30
Section de raccordement de câble AWG, max.
AWG 16

Imballaggio

包装
Box
VPE length
338 mm
VPE 宽度
130 mm
VPE 高度
33 mm

Controlli sulla tipologia

Test: Durability of markings
  • Standard:
    IEC 61984 sezione 6.2 e 7.3.2 / 10.11 prendendo lo schema da IEC 60068-2-70 / 12.95
  • Test:
    siglatura di origine, identificazione della tipologia, passo, tipo di materiale, orologio della data, siglatura di omologazione UL, siglatura di omologazione cULus
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
测试：误用（不可互换）
  • Standard:
    IEC 61984 sezione 6.3 e 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    girato a 180° senza elementi di codifica
  • Valutazione:
    passato
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
  • Test:
    ispezione visiva
  • Valutazione:
    passato
测试 可夹紧 截面积
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
导体损坏和意外松动测试
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.75
    • Tipo di cavo e sezione del cavo:
      H05V-K0.75
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Test di estrazione
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.75
    • Tipo di cavo e sezione del cavo:
      H05V-K0.75
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Per crimpare i terminali si consiglia la forma di crimpatura A della pinza PZ 1,5 (cod. art. 9005990000) o, per conduttori con sezioni maggiori, la PZ 6/5 (cod. art. 9011460000).
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Diametro max. del conduttore 2,6 mm
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
