Eigenschaften

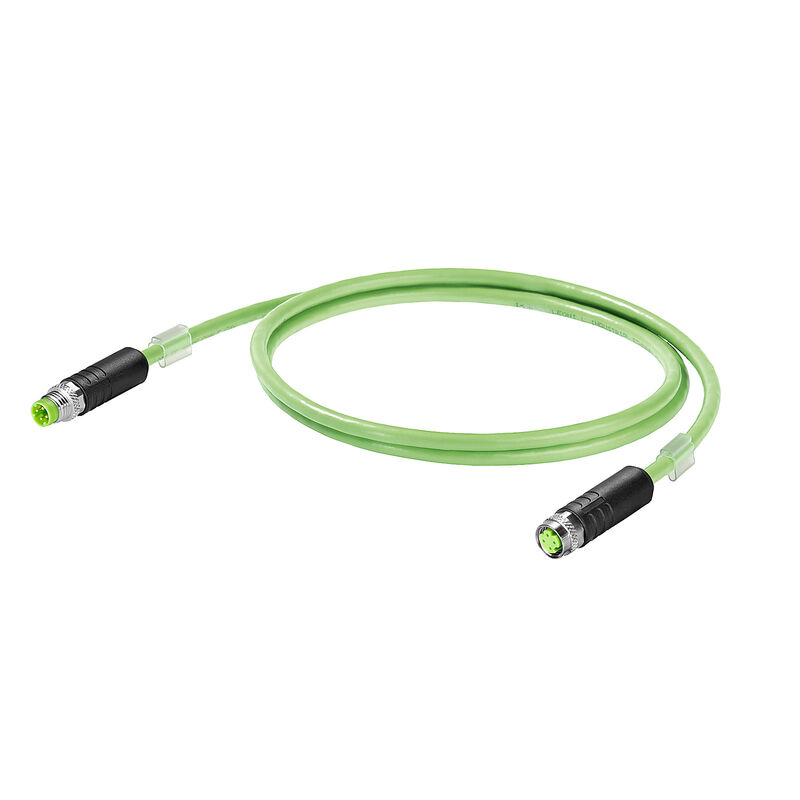

| Ausfuehrung | Schleppkettenkabel, PROFINET, M8 D-Code – IP67 Stift gerade, M8 D-Code – IP 67 Buchse gerade, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 3 m |
| Best.-Nr. | 2706210030 |
| Art | IE-C5DD4UG0030DCSDSS-E |
| GTIN (EAN) | 4050118743067 |
| VPE | 1 Stück |
| Länge | 3 m |
| Länge (inch) | 118,11 inch |
| Nettogewicht | 195,9 g |
| Lagertemperatur | -50 °C...70 °C |
| Betriebstemperatur | -40 °C...70 °C |
| Verlegetemperatur | -20 °C...60 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Norm Isolationsmaterial | DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3) |
| Norm Leitermaterial | DIN EN 13602 Cu-ETP-A |
| Norm Schirmmaterial | DIN EN 13602 Cu-ETP-A..B |
| Steckverbinder Norm | IEC 61076-2-114 |
| Norm Isolationsmaterial | DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3) |
| Norm Leitermaterial | DIN EN 13602 Cu-ETP-A |
| Norm Schirmmaterial | DIN EN 13602 Cu-ETP-A..B |
| Steckverbinder Norm | IEC 61076-2-114 |
| Anordnung Adern | Sternvierer |
| Anzahl der Adern | 4 |
| Durchmesser Innenmantel | 3,9 mm |
| Farbsequenz Adern - Adernpaare | weiß, gelb, blau, orange |
| Füller | Als zentrales Element |
| Gesamtschirm |
Aluminiumfolie
Schirmgeflecht aus Kupferdrähten |
| Isolation | PE |
| Isolationsdurchmesser | 1,5 mm |
| Leitermaterial | mehrdrähtiger verzinnter Kupferleiter |
| Litzen | 7 |
| Manteldurchmesser, max. | 6,7 mm |
| Manteldurchmesser, min. | 6,3 mm |
| Mantelfarbe | grün (RAL 6018) |
| Normbezeichnungen | 2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| Querschnitt | 4*AWG 22/7 - 0,32 mm² |
| Schirmung | SF/UTP |
| Stärke Aderisolation | 0,38 mm |
| Stärke Mantelmaterial | 0,9 mm |
| Stärke Schirmgeflecht | 0,13 mm |
| Werkstoff Mantel | PUR |
| Überdeckung Schirmgeflecht | 85 % |
| Betriebsspannung (UL Rating) | 600 V |
| Betriebsspannung UL | 600 V |
| Charakteristische Impedanz | 100 ± 15 Ω bei 1-100 MHz |
| Geschwindigkeit | 180 m/min |
| Kapazität bei 1 kHz | 52 nF/km |
| Kategorie | Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B) |
| Schleifenwiderstand | 120 Ω/km |
| Signallaufzeit | 5,3 ns/m |
| Signallaufzeitunterschied | 40 ns/100m |
| Testspannung Ader-Ader-Schirm | 2000 Veff, 50 Hz, 1 min |
| Transferimpedanz | 20 mΩ/m bei 10 MHz |
| Widerstandsdifferenz | 3 % |
| Abriebfestigkeit | sehr gut |
| Beschleunigung | 4 m/s² |
| Biegeradius min, wiederholt | 7,5 x Kabeldurchmesser |
| Biegeradius, min., einmalig | 5 x Kabeldurchmesser |
| Biegezyklen | 3 Mio |
| Flammwidrigkeit | gemäß IEC 60332-1 |
| Geschwindigkeit | 180 m/min |
| Halogene | halogenfrei, gemäß IEC 60754-2 |
| Silikonfrei | Ja |
| UV-beständig | Ja |
| Ziehkraft | ≤ 150 N |
| Ölbeständigkeit | gemäß IEC 60811-2-1 |
| Übertragung von Feuer | Nein |
| Stecker links | M8, D-codiert, IP67, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt |
| Stecker rechts | M8, D-codiert, IP67, Buchsenkontakt, gerade, Stecker, Kunststoff, geschirmt |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Konform |
