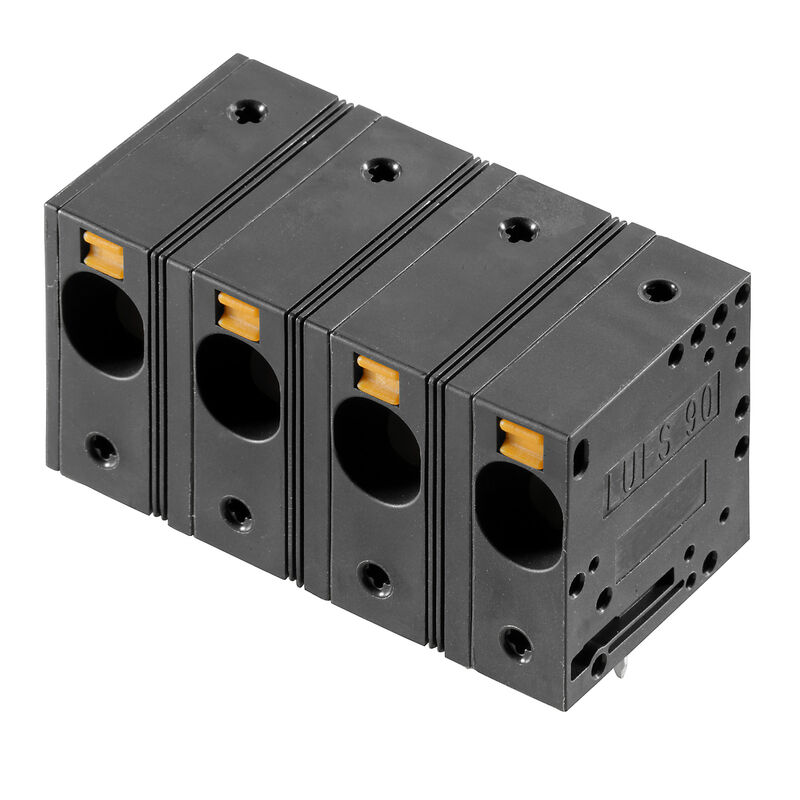

LUFS 15.00/04/90V 5.0SN BK BX
Imagen de producto
LUFS 15.00/04/90V 5.0SN BK BX
Imagen de producto
LUFS 15.00/04/90V 5.0SN BK BX
Imagen de producto
LUFS 15.00/04/90V 5.0SN BK BX
Dimensional drawing
LUFS 15.00/04/90V 5.0SN BK BX
Curva de deriva
LUFS 15.00/04/90V 5.0SN BK BX
Curva de deriva
LUFS 15.00/04/90V 5.0SN BK BX
Ventaja del producto
Power up to UL 600 V
Offset solder pins

LUFS 15.00/04/90V 5.0SN BK BX

Printed circuit board terminals, 15.00 mm, Number of poles: 4, 90°, Solder pin length (l): 5 mm, black, PUSH IN without actuator, Clamping range, max. : 16 mm², Box

N.º de artículo 2500580000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 5
Osvědčení General ordering data Dimensions and weights Shoda produktu s prostředím Parametry systému Údaje o materiálu Conductors suitable for connection Jmenovité údaje podle IEC Dati di dimensionamento secondo CSA Rated data acc. to UL 1059 Balení Type tests Important note Classifications

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

General ordering data

Versión
Printed circuit board terminals, 15.00 mm, Number of poles: 4, 90°, Solder pin length (l): 5 mm, black, PUSH IN without actuator, Clamping range, max. : 16 mm², Box
Código
2500580000
Tipo
LUFS 15.00/04/90V 5.0SN BK BX
GTIN (EAN)
4050118604504
Cantidad
25 Штука
Produktparametrar
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 53 A / AWG 18 - AWG 4
Packaging
Box

Dimensions and weights

Profundidad
28,55 mm
Profundidad (pulgadas)
1,124 inch
Altura
35 mm
Height (inches)
1,378 inch
Height of lowest version
30 mm
Anchura
56,8 mm
Larghezza (pollici)
2,236 inch
Peso neto
46,967 g

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Parametry systému

Familia del producto
OMNIMATE Power - řada LU
Técnica de conexión de conductores
PUSH IN without actuator
Montaje sobre placas c.i.
THT-forrasztott csatlakozás
Dirección de salida de conductor
90°
Paso en mm (P)
15 mm
Paso en pulgadas (P)
0,591 "
Número de polos
4
Número de filas de polos
1
disponible por parte del cliente
No
Número de series
1
Longitud del terminal de soldadura (l)
5 mm
Dimensiones del pin de soldadura
d = 1,2 mm
octogonal
Diámetro de la perforación (D)
1,7 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Punta de destornillador
0,8 x 4,0
Longitud de desaislado
18 mm
L1 en mm
45 mm
L1 en pulgadas
1,772 "
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Protección contra contacto según DIN VDE 57106
Seguro al tacto con conectores enchufados de 6 mm²
Tipo de protección
IP20

Údaje o materiálu

Materiales aislantes
Wemid (PA)
Color
schwarz
Color componentes de accionamiento
orange
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-40 °C
Temperatura de servicio, max.
120 °C

Conductors suitable for connection

Sección de embornado, mín.
0,5 mm²
Sección de embornado, máx.
16 mm²
Sección de conexión del conductor AWG, min.
AWG 18
Sección de conexión del conductor AWG, máx.
AWG 4
Rígido, mín. H05(07) V-U
0,5 mm²
Rígido, máx. H05(07) V-U
16 mm²
Semirrígido, mín H07V-R
10 mm²
semirrígido, máx. H07V-R
25 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
25 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
16 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,5 mm²
con terminal tubular según DIN 46 228/1, máx.
16 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      9019180000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004090000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      9019210000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004110000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      6 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      0565700000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004130000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      10 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        21 mm
    • Terminal tubular recomendado:
      0565800000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      0379300000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      16 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        21 mm
    • Terminal tubular recomendado:
      0566000000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      0375200000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      0565600000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004070000
Texto de referencia
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Jmenovité údaje podle IEC

Corriente nominal, número de polos mín. (Tu=20 °C)
101 A
Corriente nominal, número de polos máx. (Tu=20 °C)
76 A
Corriente nominal, número de polos mín. (Tu=40 °C)
76 A
Corriente nominal, número de polos máx. (Tu=40 °C)
86 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
8 kV

Dati di dimensionamento secondo CSA

Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
53 A
Intensidad nominal (Use Group C / CSA)
53 A
Intensidad nominal (Use Group D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 18
Sección de conexión del conductor AWG, máx.
AWG 4

Rated data acc. to UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Tensión nominal (Use Group E / UL 1059)
1.000 V
Intensidad nominal (Use Group B / UL 1059)
53 A
Intensidad nominal (Use Group C / UL 1059)
53 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Intensidad nominal (Use Group E / UL 1059)
53 A
Sección de conexión del conductor AWG, mín.
AWG 18
Sección de conexión del conductor AWG, máx.
AWG 4
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Balení

Embalaje
Box
Longitud de VPE
314 mm
Anchura VPE
171 mm
Altura de VPE
54 mm

Type tests

Prueba: durabilidad de los marcajes
  • Test:
    mark of origin, type identification, pitch, durability, stripping length
  • Evaluation:
    available
Prueba: sección ajustable
  • Standard:
    IEC 60999-1 section 7 and 9.1 / 11.99, IEC 60947-1 section 8.2.4.5.1 / 03.11
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U10
    • Type of conductor and conductor cross-section:
      H07V-K10
    • Type of conductor and conductor cross-section:
      H07V-U16
    • Type of conductor and conductor cross-section:
      H07V-K16
    • Type of conductor and conductor cross-section:
      AWG 4/1
    • Type of conductor and conductor cross-section:
      AWG 4/19
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
    • Type of conductor and conductor cross-section:
      solid 16 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 16 mm²
    • Type of conductor and conductor cross-section:
      AWG 20/1
    • Type of conductor and conductor cross-section:
      AWG 20/19
  • Evaluation:
    passed
Prueba de daños y liberación accidental de conductores
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/7
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    2,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
  • Ocena:
    sprawdzony
  • Wymaganie:
    4,5 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/19
  • Ocena:
    sprawdzony
Prueba de extracción
  • Standard:
    IEC 60999-1 avsnitt 9.5 / 11.99
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥30 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 20/1
    • Typ av ledare och för ledararea:
      AWG 20/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥100 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 4/7
    • Typ av ledare och för ledararea:
      AWG 4/19
    • Typ av ledare och för ledararea:
      H07V-U16
    • Typ av ledare och för ledararea:
      H07V-K16
  • Utvärdering:
    godkänd

Important note

Conformidad con IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notas
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A tesztpont csak potenciálelvételi pontként használható.
  • Az egyállású PCB sorkapcsok 1500 V (DC) vagy 1000 V (AC) feszültségig használhatók. Az alkalmazás során figyelembe kell venni az eszközökre vonatkozó szabványokat, valamint a szükséges légközöket és kúszótávolságokat
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
