SAIL-M12BG-4-80UGE
SAIL-M12BG-4-80UGE
Dibujo acotado
Straight socket
SAIL-M12BG-4-80UGE
Esquema de polos
Socket
SAIL-M12BG-4-80UGE
Esquema de conexiones
SAIL-M12BG-4-80UGE
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-4-80UGE

Este producto pronto dejará de estar disponible.

Última fecha de pedido: /Date(1790719200000)/

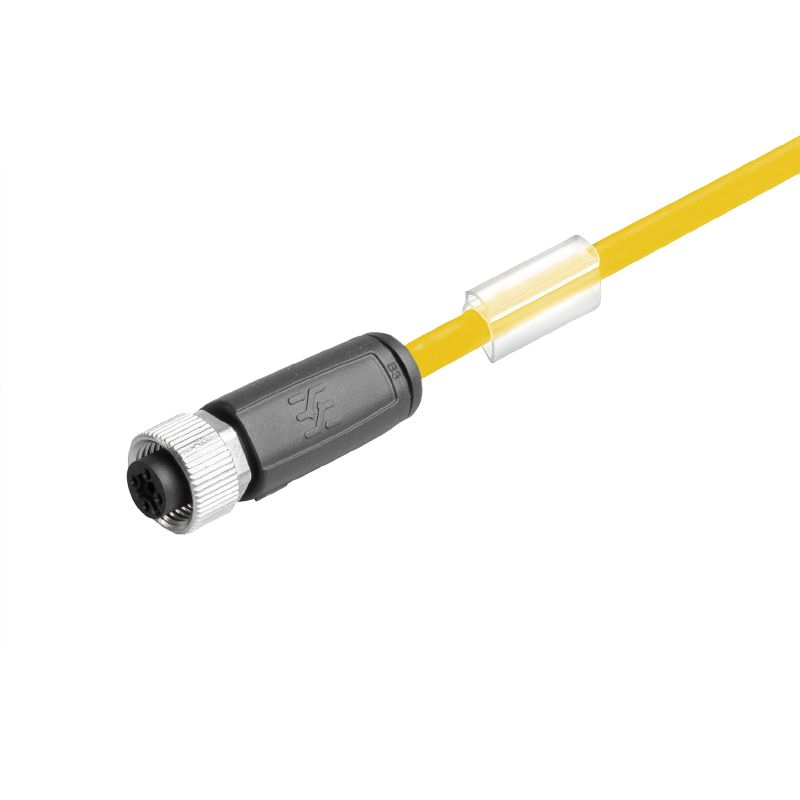

Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 4, 80 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1092928000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 9
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Technical specifications for cable General technical data Propiedades eléctricas General standards Standards Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Datos generales para pedido

Ausfuehrung
Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 4, 80 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Order No.
1092928000
Type
SAIL-M12BG-4-80UGE
GTIN (EAN)
4064675574842
Cantidad
1 Pieza
Estado de entrega
Este artículo no estará disponible en el futuro.
Última fecha de pedido
/Date(1790719200000)/

Dimensiones y pesos

Peso neto
6.000 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
6ef4f442-4200-442c-9896-7fd648ce3c59

Technical specifications for cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
Nie
Apto para cadena de arrastre
Да
Cable híbrido
Nej
Ciclos de flexión
5 Mio
Ciclos de plegado a torsión
> 5 Mio.
Color de revestimiento
yellow
Código de color
marrón
blanco
azul
negro
Diámetro exterior
4.8 mm ± 0.15 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
No
Longitud de cable
80 m
Longitud de torsión
1 m
Longitud del conductor configurable
No
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Número de conductores
4
Número de polos
4
Radio de flexión mín., con movimiento
10 x diámetro del cable
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
360 °/m
Resistencia al aceite
Conforme a la norma IEC 60811:404
Resistente a hidrólisis y microbios
Sí
Resistente a las salpicaduras de soldadura
No
Retardo de llama
In accordance with UL1581 UL / CUL FT2
Según IEC 60332-2
Reticulado por radiación
No
Sección del conductor
0,34 mm²
Sin LABS
Sí
Velocidad
5 m/s

General technical data

AF mérete
12 mm
Cicli di inserimento
≥ 100
Coding
A-coded
Connection thread
M12
Contact surface
bañado en oro
Grado di protezione
IP65
IP66
IP67
IP68
atornillado
jumpered
No
LED
No
Matériau de base du boîtier
PUR
Névleges feszültség
250 V
Névleges áram
4 A
Szigetelési ellenállás
108 Ω
Temperature range of housing
-25…+85 °C
Threaded ring material
Fundición inyectada de cinc
Tightening torque
M12: 0,8 - 1,2 Nm
Változat
Conector hembra, recto
Érintkező anyaga
aleación de cobre
오염 심각도
3

Propiedades eléctricas

Jmenovité napětí
250 V
Resistencia del aislamiento
108 Ω

General standards

Conector norma
IEC 61076-2-101
N.º de certificado (cULus)
E307231

Standards

Conector norma
IEC 61076-2-101

Conector izquierdo

Plug left
conector, M12, Con codificación A, Número de polos: 4, contacto hembra, recto, no apantallado

Conector derecho

Plug right
extremo conductor libre

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
