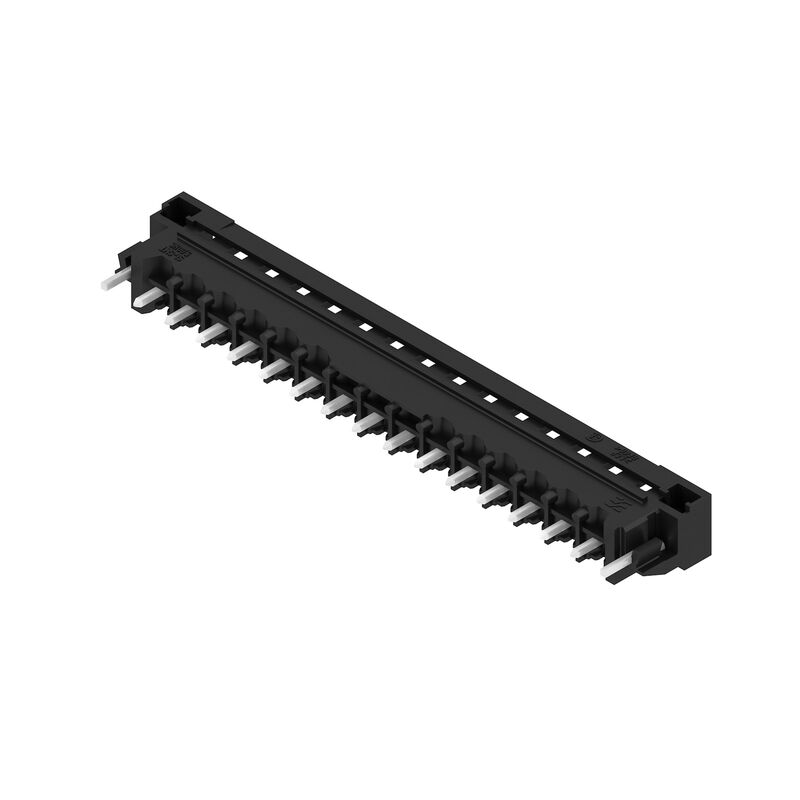

PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 5.00 mm, Number of poles: 15, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box

Art.-Nr. 1841520000
Datenblatt herunterladen Engineeringondersteuning Productdownloads
Tilbehør 4 Er et modstykke til 2 Anvendte produkter 13
Zulassungen General ordering data Abmessungen und Gewichte Environmental Product Compliance System specifications Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Datos nominales según UL 1059 Verpackungen Important note Classifications

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 5.00 mm, Number of poles: 15, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box
Order No.
1841520000
Type
SL-SMT 5.00HC/15/180LF 3.2SN BK BX
GTIN (EAN)
4032248352425
Qty.
18 Pièce
Indices de produit
IEC: 400 V / 27.5 A
UL: 300 V / 20 A
Emballage
Boîte
Delivery status
Supprimé
Last order date
/Date(1793401200000)/

Abmessungen und Gewichte

Depth
8,5 mm
Depth (inches)
0,335 inch
Height
15,2 mm
Height (inches)
0,598 inch
Height of lowest version
12 mm
Width
84,8 mm
Anchura (pulgadas)
3,339 inch
Net weight
7,5 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

System specifications

Skupina produktů
OMNIMATE Signal - series BL/SL 5.00
Typ připojení
Board connection
Montáž na PCB desku
Conexión por soldadura THT/THR
Rozteč v mm (P)
5 mm
Pitch in inches (P)
0,197 "
Outgoing elbow
180°
Number of poles
15
Number of solder pins per pole
1
Pájecí kolík, délka (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,2 mm
Solder pin dimensions
d = 1,2 mm
Nyolcszögletű
Rozměry pájecích pinů = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,5 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
70 mm
L1 in pollici
2,756 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5,5 N

Werkstoffdaten

Insulating material
LCP GF
Colour
black
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Contact material
Cu-ötvözet
Contact surface
ónozott
Struttura a strati del collegamento a saldare
1...3 µm Ni / 2...4 µm Sn opaco
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn opaco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Bemessungsdaten nach IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
27,5 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Nenndaten nach CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
15 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Datos nominales según UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Verpackungen

Packaging
Box
VPE length
341 mm
VPE width
135 mm
VPE height
23 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
