Właściwości
| Wykonanie | Przelotowa rzędowa listwa zaciskowa, PUSH IN, 2.5 mm², 800 V, 24 A, Jasnoszary |
| Nr zam. | 2003130000 |

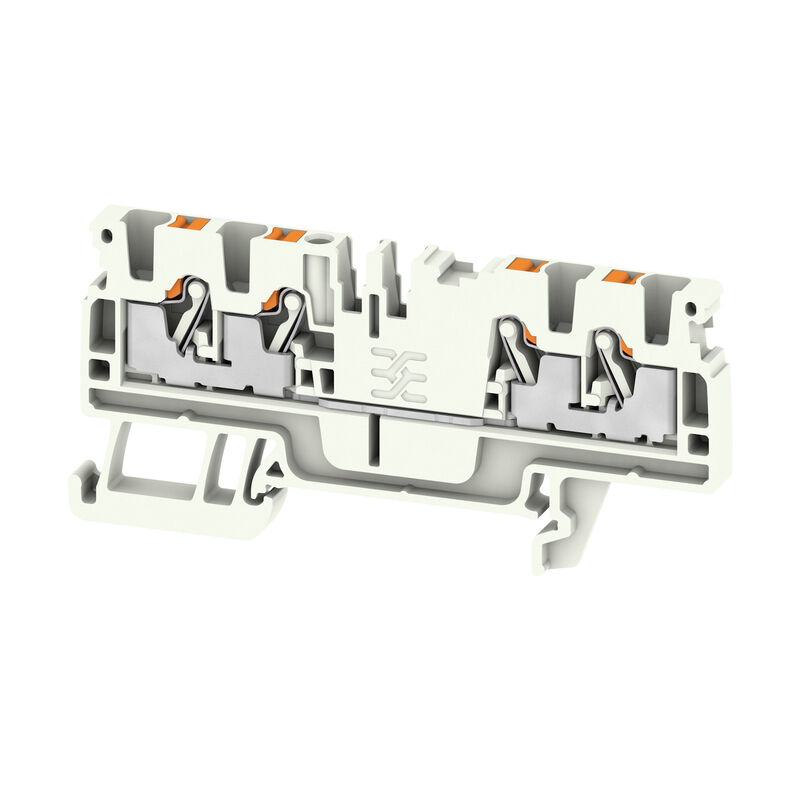

| Typ | A4C 2.5 LTGY |
| GTIN (EAN) | 4050118462821 |
| Ilość | 100 szt. |
| Głębokość | 36,5 mm |
| Głębokość (cale) | 1,437 inch |
| Głębokość wraz z szyną DIN | 37 mm |
| Wysokość | 77,5 mm |
| Wysokość (cale) | 3,051 inch |
| Szerokość | 5,1 mm |
| Szerokość (cale) | 0,201 inch |
| Masa netto | 9,82 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| REACH SVHC | / |
| tworzywo | Wemid |
| Barwny | Jasnoszary |
| kolor elementów uruchamiających | pomarańczowy |
| Klasa palności wg UL 94 | V-0 |
| nr certyfikatu (ATEX) | TUEV16ATEX7909U |
| Nr certyfikatu (IECEX) | IECEXTUR16.0036U |
| Napięcie maks. (ATEX) | 550 V |
| Prąd (ATEX) | 21 A |
| Maks. przekrój przewodu (ATEX) | 2.5 mm² |
| Napięcie maks. (IECEX) | 550 V |
| Prąd (IECEX) | 21 A |
| Maks. przekrój przewodu (IECEX) | 2.5 mm² |
| Oznakowanie EN 60079-7 | Ex eb II C Gb |
| Etykieta Ex 2014/34/WE | II 2 G D |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 4 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | z prawej strony |
| rodzaj montażu | TS 35 |
| Rodzaj zamocowania | wciskany |
| wersja przetestowana pod kątem eksplozji | Tak |
| Wskazówka montażowa | Szyna nośna |
| z czopem zatrzaskowym | Nie |
| zatrzaskowe | Nie |
| Rodzaj przyłącza, kolejne przyłącze | PUSH IN |
| bliźniacza tulejka kablowa, maks. | 0,75 mm² |
| bliźniacza tulejka kablowa, min. | 0,5 mm² |
| Długość odizolowania | 10 mm |
| Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1 |
|
| Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4 |
|
| Długość rurki dla podwójnej końcówki tulejkowej |
|
| kierunek podłączenia | u góry |
| liczba przyłączeń | 4 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 2,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | PUSH IN |
| sprawdzian trzpieniowy wg 60 947-1 | A3 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,14 mm² |
| Maks. przekrój przewodu (CSA) | 12 AWG |
| Min. przekrój przewodu (CSA) | 28 AWG |
| Napięcie rozm. B (CSA) | 600 V |
| Napięcie rozm. C (CSA) | 600 V |
| Napięcie rozm. D (CSA) | 600 V |
| Nr certyfikatu (CSA) | 200039-70089609 |
| Prąd Gr B (CSA) | 20 A |
| Prąd Gr C (CSA) | 20 A |
| Prąd Gr D (CSA) | 5 A |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 28 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Wskazówka montażowa | Szyna nośna |
| Przekrój pomiarowy | 2,5 mm² |
| Napięcie znamionowe | 800 V |
| Znamionowe napięcie stałe | 800 V |
| Prąd znamionowy | 24 A |
| Prąd przy maksymalnym oprzewodowaniu | 24 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,33 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,77 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (cURus) | 600 V |
| Napięcie rozm. C (cURus) | 600 V |
| Napięcie rozm. D (cURus) | 600 V |
| Nr certyfikatu (cURus) | E60693 |
| Prąd rozm. B (cURus) | 20 A |
| Prąd rozm. C (cURus) | 20 A |
| Prąd rozm. D (cURus) | 5 A |
| Wielkość przewodu Factory wiring max (cURus) | 12 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 28 AWG |
| Wielkość przewodu Field wiring max (cURus) | 12 AWG |
| Wielkość przewodu Field wiring min (cURus) | 28 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58091)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89295) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38668) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65645) |
| Dane projektowe | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2003130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2003130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2003130000&norm=0) |
| Specyfikacja przetargowa |
[Klippon® Connect 2003130000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75947)
[Klippon® Connect 2003130000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75951) |
| Dokumentacja użytkownika |
[NTI_A4C 2.5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58146)
[NTI_ALO 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_58156) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| Dopuszczenia |             |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
| Nr certyfikatu (cURusEX) | E184763 |
