ACT20X-HDI-SDO-RNC-P

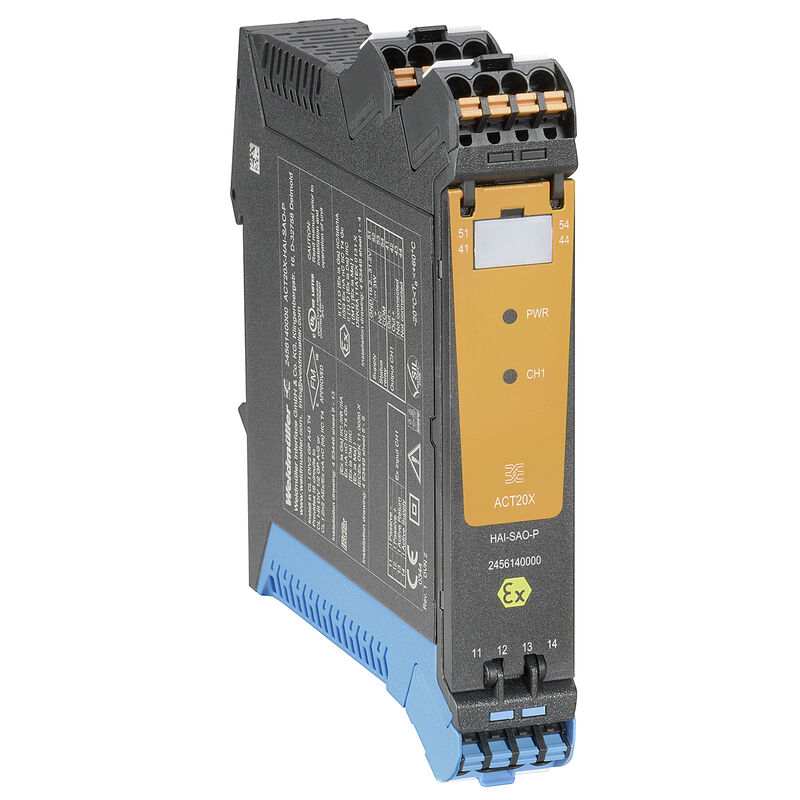

製品イメージ
ACT20X-HDI-SDO-RNC-P
接続図
ACT20X-HDI-SDO-RNC-P

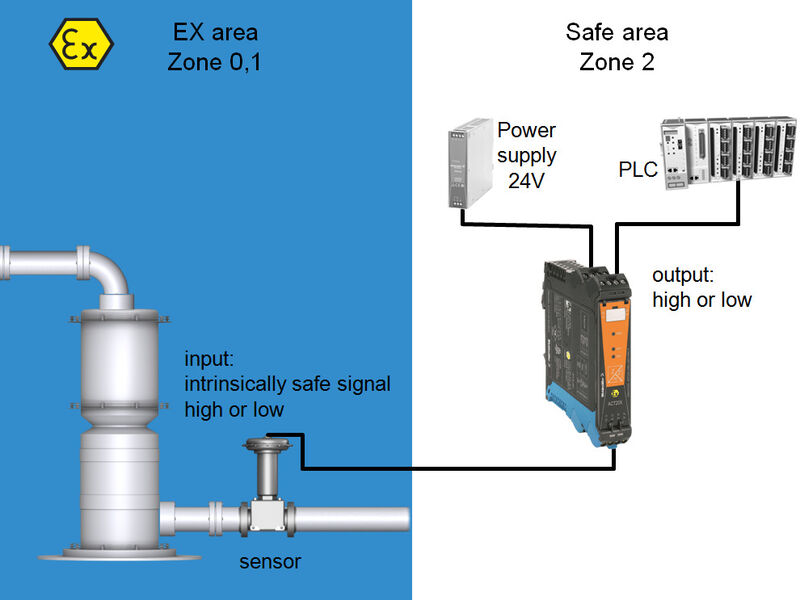

アプリケーション
ACT20X-HDI-SDO-RNC-P

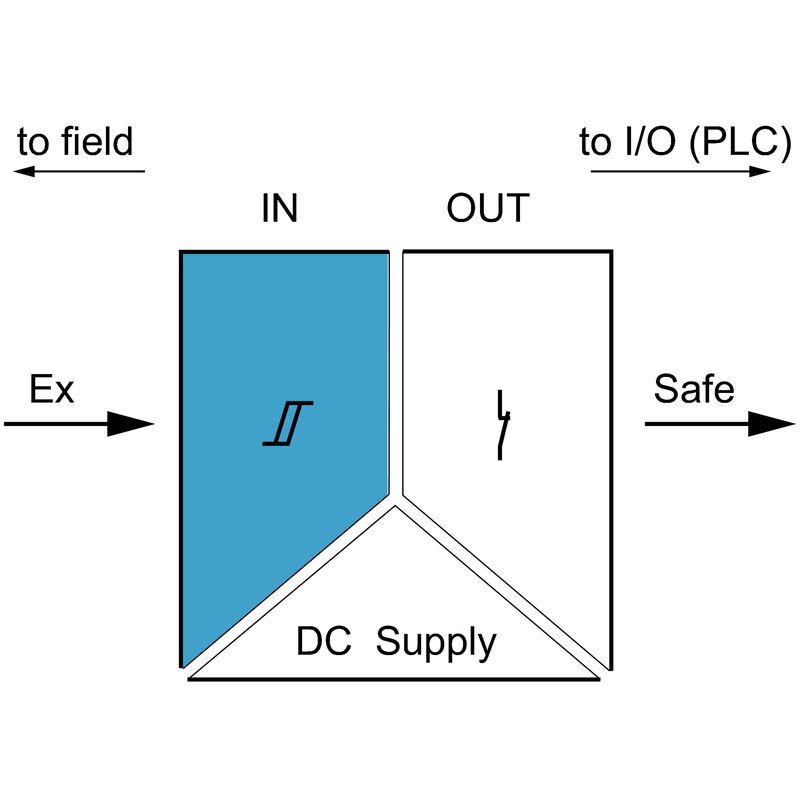

ブロック回路図
ACT20X-HDI-SDO-RNC-P
ACT20X-HDI-SDO-RNC-P
ACT20X-HDI-SDO-RNC-P
ACT20X-HDI-SDO-RNC-P

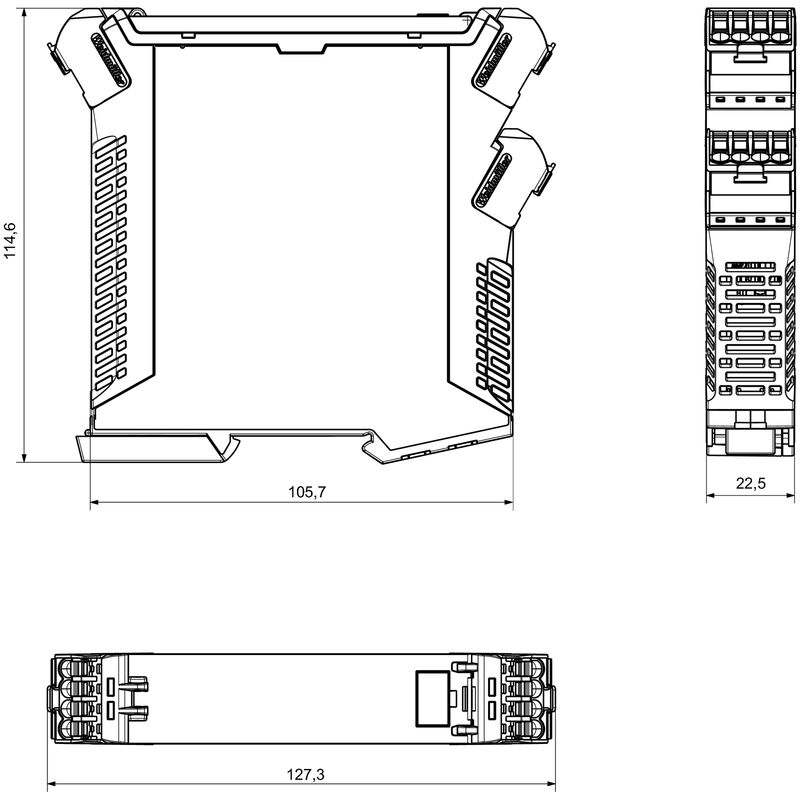

寸法図
ACT20X-HDI-SDO-RNC-P
定格低減曲線

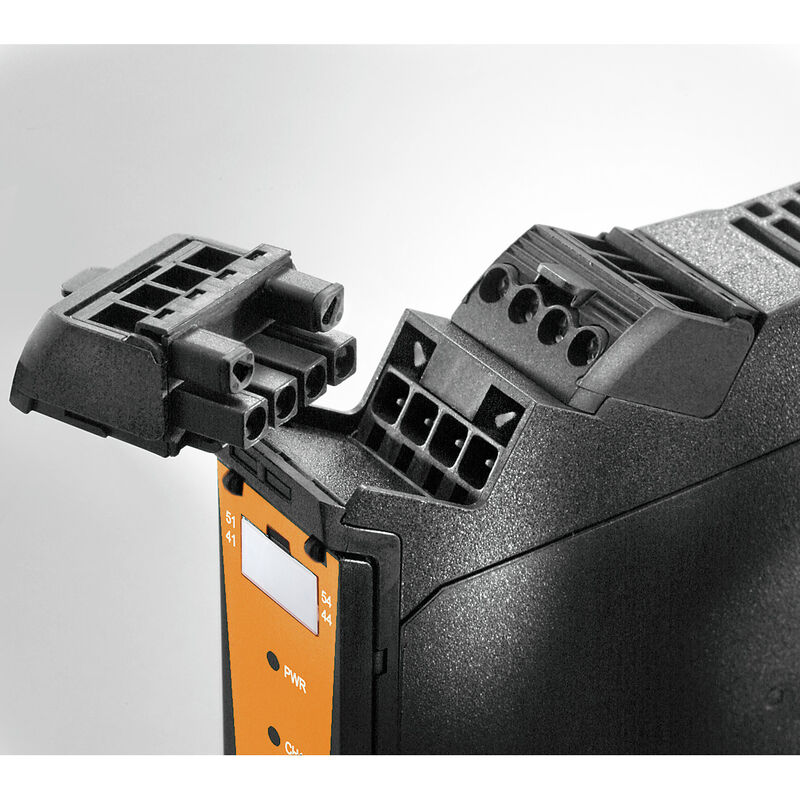

Removable terminals with coding

ACT20X-HDI-SDO-RNC-P

EX周波数信号絶縁トランス, 外部入力：NAMURセンサ/スイッチ, 安全出力：リレー、NC接点, 1チャネル

商品番号 2456060000
データシートのダウンロード エンジニアリング・サポート ソフトウェアサポート 製品ダウンロード
付属品 3 関連製品 8
承認 一般注文データ 寸法と重量 温度 失敗の確率 環境製品コンプライアンス Assembling 入力EX デジタル出力 アラーム出力 一般的な仕様 絶縁協調 Ex　アプリケーションのデータ（ATEX） 安全に関する基本仕様 安全関連仕様低要求モード 接続データ 保証 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E337701

一般注文データ

バージョン
EX周波数信号絶縁トランス, 外部入力：NAMURセンサ/スイッチ, 安全出力：リレー、NC接点, 1チャネル
注文番号
2456060000
種別
ACT20X-HDI-SDO-RNC-P
GTIN (EAN)
4050118471250
数量
1  items

寸法と重量

深さ
113.6  mm
奥行き（インチ）
4.472  inch
高さ
127.1  mm
高さ（インチ）
5.004  inch
幅
22.5  mm
幅（インチ）
0.886  inch
正味重量
175  g

温度

保管温度
-20 °C...85 °C
動作温度
-20 °C...60 °C
湿度
0～95%（結露なし）

失敗の確率

SIL PAPER
[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
IEC 61508に準拠したSIL
2
MTBF
207  a

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

レール
TS 35
取り付け位置
水平または垂直
取り付け方式
スナップ取付け支持レール

入力EX

NAMUR 供給
DC8 V （8 mA）
センサー
NAMURセンサー、EN60947-5-6準拠
RS、RPの有無による切り替え
センサー供給
8 V DC / 8 mA
トリガーレベル低値
<1.2 mA
トリガーレベル高値
< 2.1 mA
パルス持続時間
> 0.1 ms
入力周波数
<20 Hz
入力抵抗
1 k
抵抗
RP = 750 / RS = 15k
断線時の出力信号
<0.1 mA
> 6.5 mA（断線の場合）
種別
フェールセーフ電流回路

デジタル出力

公称回路電圧
≤ AC250 V / DC30 V（安全エリア）
≤ 32 ACV / DC32 V（ゾーン2）
持続電流
≤ 2 A AC/DC（セーフエリア、ゾーン2エリア）
最大開閉周波数
20 Hz
機能
出力=入力
直接または反転（構成可能）
種別
リレー、1 NC接点
スイッチング周波数20 Hz
開閉容量
500 VA/60 W（セーフエリア）
16 VA/60 W（ゾーン2）

アラーム出力

アラーム機能
入力での配線中断
入力の短絡
電源電圧なし
デバイスエラー
公称出力
≤ 62.5 VA/32 W（セーフエリア）
≤ 16 VA/32 W（ゾーン2）
公称回路電圧
≤ AC125 V / DC110 V （安全エリア）
≤ AC32 V / DC32 V （ゾーン2）
持続電流
≤ 0.5 A AC / 0.3 A DC （セーフゾーン）
≤ 0.5 A AC / 1 A DC （ゾーン2）
種別
ステータスリレー
1 NC（電圧なし）

一般的な仕様

保護度合い
IP20
動作高度
≤ 2000 m
接続方式
PUSH IN
消費電力
≤ 1.3 W
湿度
0～95%（結露なし）

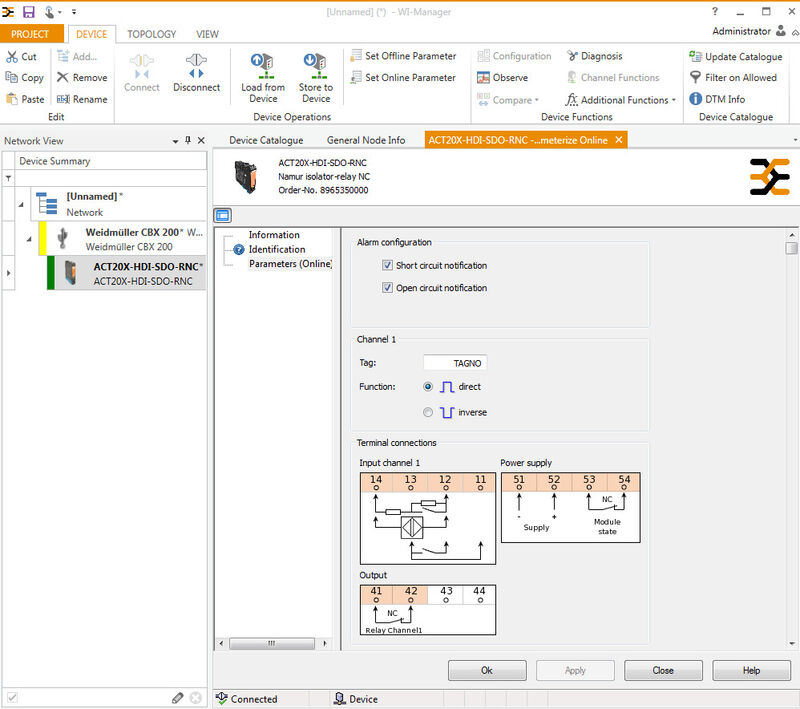

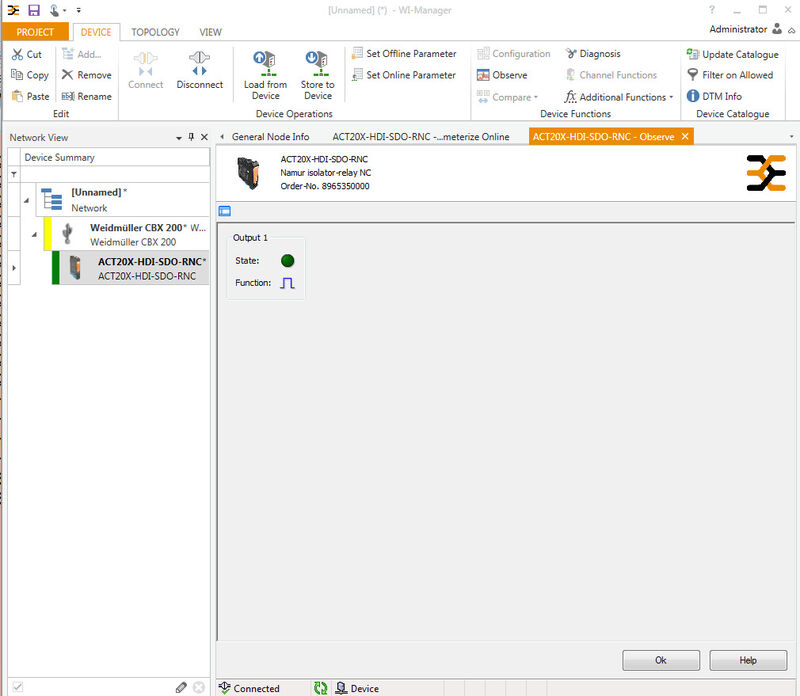

設定
FDT/DTMソフトウェアの使用
CBX200 USB8978580000構成アダプタが必要
電圧供給
19.2…31.2 V DC

絶縁協調

EMC 基準
EN 61326-1
定格電圧
300 V
標準
EN 61010-1
絶縁電圧
2.6 kV（入力/出力）

Ex　アプリケーションのデータ（ATEX）

マーキング
II (1) G [Ex ia Ga] IIC/IIB/IIA
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I
設置場所
装置をセーフエリア、ゾーン2に設置
電力 P0
32 mW
電圧 U0
10.6 V DC
電流 I0
12 mA DC

安全に関する基本仕様

Description of the "safe state"
de-energized (relay output)
Diagnostic test interval
10  s
Tproof
4  a
Total failure rate for safe detected failures (λSD)
0  FIT
装置の種別
B
ハードウェア故障許容度（HFT）
0
安全カテゴリー
SIL 2
Relay lifetime
100000 times
Safe Failure Fraction (SFF)
90  %
Mean Time To Repair (MTTR)
8  h
Total failure rate for safe undetected failures (λSU)
289  FIT
Total failure rate for dangerous detected failures (λDD)
130  FIT
Total failure rate for dangerous undetected failures (λDU)
46  FIT
停止PFHの確率
4.66 x 10-8 h-1
Demand mode
High
Demand rate
1,000  s
Demand response time
<10 ms (relay output)

安全関連仕様低要求モード

Safe Failure Fraction (SFF)
90  %
Average Probability of Failure on Demand (PFDavg)
2.04 x 10-4 (Tproof = 1 year)
4.08 x 10-4 (Tproof = 2 years)
1.02 x 10-4 (Tproof = 5 years)

接続データ

接続方式
PUSH IN
配線接続断面 AWG、最小
AWG 26
導体接続断面積 AWG、最大.
AWG 14
導体断面、固定式、最小
0.2  mm²
導体断面、固定式、最大
2.5  mm²
配線接続断面、細径撚線、最小
0.2  mm²
配線接続断面、細径撚線、最大
2.5  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.2  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
2.5  mm²

保証

時間間隔
3 年

分類

ETIM 6.0
EC002653
ETIM 7.0
EC002653
ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 9.0
27-21-01-20
ECLASS 9.1
27-21-01-20
ECLASS 10.0
27-21-01-20
ECLASS 11.0
27-21-01-20
ECLASS 12.0
27-21-01-20
ECLASS 13.0
27-21-01-20
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
