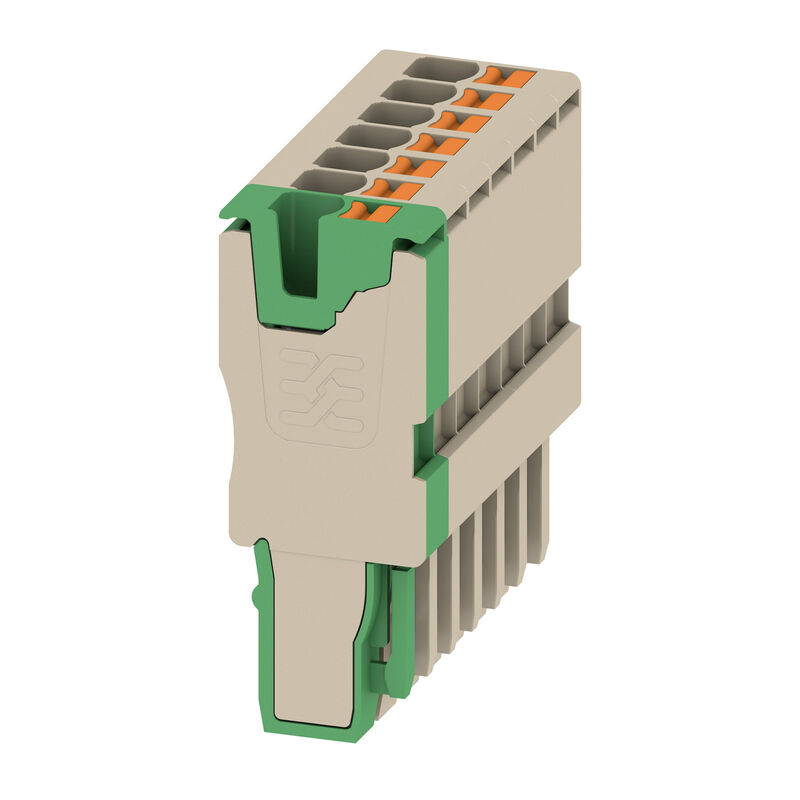

APG 2.5/7-6BG-GN

APG 2.5/7-6BG-GN

Stecker, 2.5 mm², 800 V, 24 A, Polzahl: 7, beige

Art.-Nr. 2712780000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 5 Ist Zubehör von 3 Verwandte Artikel 325
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Version
Stecker, 2.5 mm², 800 V, 24 A, Polzahl: 7, beige
Order No.
2712780000
Type
APG 2.5/7-6BG-GN
GTIN (EAN)
4050118756029
VPE
25 Stück

Abmessungen und Gewichte

Depth
16,5 mm
Tiefe (inch)
0,65 inch
Height
42,5 mm
Höhe (inch)
1,673 inch
Width
35,7 mm
Breite (inch)
1,406 inch
Nettogewicht
22,528 g

Temperaturen

Storage temperature
-25 °C...55 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Materiał podstawowy
Wemid
Färgkod
beige
Farbe Betätigungselemente
orange
Classe d'infiammabilità UL 94
V-0

Systemkennwerte

Piastra terminale (necessaria)
Nein
Anzahl der Potentiale
7
Anzahl der Etagen
1

weitere technische Daten

Monteringstyp
gesteckt

Klemmbare Leiter (Bemessungsanschluss)

2,5 mm²
Blade size
0,6 x 3,5 mm
Clamping range, min.
0,14 mm²
Connection direction
oben
Gauge to IEC 60947-1
A3
Number of connections
7
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección del conductor, semirrígido, máx.
2,5 mm²
Sección del conductor, semirrígido, mín.
0,14 mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5 mm²
Section de raccordement du conducteur, rigide, min.
0,14 mm²
Stripping length
10 mm
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section, finely stranded, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²

Allgemeines

Number of poles
7
Standards
In Anlehnung an IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28

Bemessungsdaten

정격 단면적
2,5 mm²
Tensione nominale
800 V
Номинальное напряжение пост. тока
800 V
Corrente nominale
24 A
Strom bei max. Leiter
24 A
Normen
In Anlehnung an IEC 60947-7-1
Bemessungsstoßspannung
8 kV
Classe di sovratensione
III
Grado di lordura
3

Klassifikationen

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
