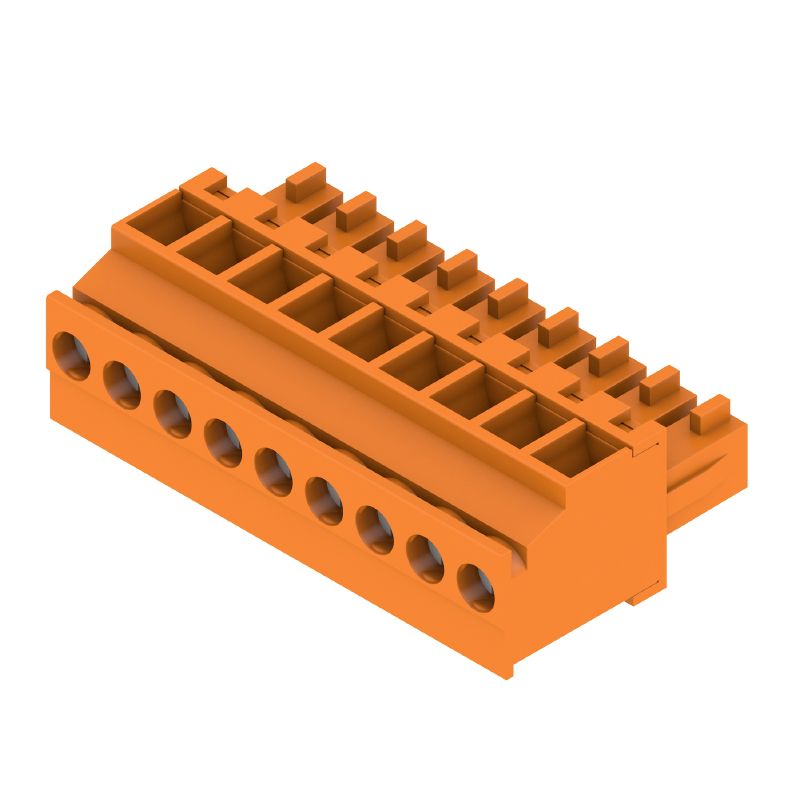

Product image
BCZ 3.81/09/90 SN OR BX
Dimensional drawing
BCZ 3.81/09/90 SN OR BX
Graph
BCZ 3.81/09/90 SN OR BX
Graph
BCZ 3.81/09/90 SN OR BX
Graph
BCZ 3.81/09/90 SN OR BX
Graph

BCZ 3.81/09/90 SN OR BX

Złącze wtykowe do druku, wtyk żeński, 3.81 mm, Liczba biegunów: 9, 90°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 1.5 mm², skrzynia

Nr. produktu 1939900000
Pobierz kartę katalogową Tekninen tuki Tuotelataukset
Contradelen 8 Verwante producten 19
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Utförande
Złącze wtykowe do druku, wtyk żeński, 3.81 mm, Liczba biegunów: 9, 90°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 1.5 mm², skrzynia
Art.nr.
1939900000
Typ
BCZ 3.81/09/90 SN OR BX
GTIN (EAN)
4032248656929
Ilość
50 szt.
parametry produktu
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
opakowanie
skrzynia

Wymiary i masa

Djup
19,1 mm
Głębokość (cale)
0,752 inch
Höjd
10,5 mm
Wysokość (cale)
0,413 inch
Bredd
34,29 mm
Szerokość (cale)
1,35 inch
Nettovikt
8,1 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, z wyłączeniem
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Parametry systemu

Produktfamilj
OMNIMATE Signal - seria BC/SC 3.81
Anslutningstyp
Przyłącze pola
Ledaranslutningsteknik
Przyłącze z jarzmem
Delning i mm (P)
3,81 mm
Delning i tum (P)
0,15 "
Ledarutgångsriktning
90°
Antal poler
9
L1 i mm
30,48 mm
L1 i tum
1,2 "
Antal rader
1
Polradstal
1
Märkarea
1 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Beröringsskydd enligt DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Кодируемый
Tak
Długość odizolowania
7 mm
śruba dociskowa
M 2
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
7 N
Siła ciągnięcia / biegun, maks.
5 N
Moment dokręcający
  • Typ momentu obrotowego:
    Przyłącze przewodu
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,2 Nm
      • maks.:
        0,25 Nm

Dane materiałowe

Isoleringsmaterial
PA 66 GF 30
Barwny
pomarańczowy
Färgtabell (jämförbar)
RAL 2000
grupa materiałów izolacyjnych
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
Klasa palności wg UL 94
V-0
Kontaktmaterial
Stop Cu
Kontaktyta
cynowana
Skiktstruktur för stiftkontakten
0.5...1.5 µm Cu / 2...5 µm Sn
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Przewody pasujące do złącza

Anslutningsområde, min.
0,08 mm²
Anslutningsområde, max.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 16
Solid, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
연선, 최소 H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,4 mm x 1,5 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0372700000
Referenstext
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
15,9 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
14,1 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s z 76 A

Dane znamionowe wg CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Märkström (användargrupp B / CSA)
8 A
Märkström (användargrupp C / CSA)
8 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 16
Hänvisning till godkännandevärden
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 16
Hänvisning till godkännandevärden
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Förpackning
skrzynia
VPE-längd
118 mm
VPE-bredd
116 mm
VPE-höjd
48 mm

Testy typu

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, napięcie znamionowe, przekrój znamionowy, raster, typ materiału, znacznik zatwierdzenia UL, znacznik atestu CSA
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,08 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,08 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Frånslagstest
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony

Ważna informacja

IPC-konformitet
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Hänvisningstext
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
