Właściwości

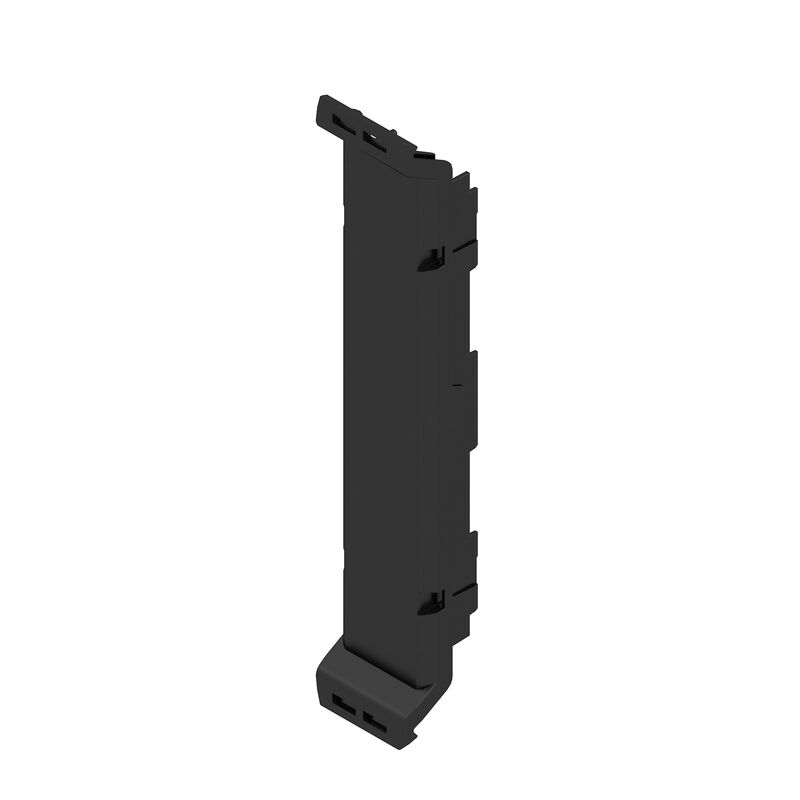

| Wersja | Element przedni, Obudowy OMNIMATE - seria CH20M czarny, element czołowy, Szerokość: 17.5 mm |
| Nr zam. | 2655080000 |
| Typ | CH20M17 FC BK 2010 |
| GTIN (EAN) | 4050118672848 |
| Ilość | 50 szt. |
| Głębokość | 15,5 mm |
| Głębokość (cale) | 0,61 inch |
| Wysokość | 100 mm |
| Wysokość (cale) | 3,937 inch |
| Szerokość | 17,5 mm |
| Szerokość (cale) | 0,689 inch |
| Długość | 15,5 mm |
| Długość (cale) | 0,61 inch |
| Masa netto | 5,2 g |
| Zakres temperatury stosowania | -40 °C...120 °C |
| Wilgotność | 5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| grupa materiałów izolacyjnych | I |
| Klasa palności wg UL 94 | V-0 |
| Materiał izolacyjny | PA 66 GF 30 |
| Porównywalny wskaźnik śledzenia (CTI) | 600 ≤ CTI |
| Powierzchnia | nieobrobiony |
| tworzywo | tworzywo sztuczne |
| Barwny | czarny |
| możliwość zalewania | Nie |
| Stopień ochrony | IP20 po zamontowaniu |
| Tabela kolorów (podobny) | RAL 9011 |
| Klapka z możliwością montażu | Nie |
| Możliwość zastosowania znacznika | Nie |
| Możliwości obróbki |
Obróbka laserowa
Frezowanie |
| Możliwość wykonania wycięć specjalnych | Tak |
| Możliwość zastosowania etykiet specjalnych | Tak |
| Proces zamówienia na życzenie klienta | Patrz wytyczne w sekcji do pobrania |
| Warianty kolorystyczne | Więcej na życzenie |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212164) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2655080000) |
| Dokumentacja użytkownika |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Zgodny |
