CH20M22 B SIM BK/OR 2010

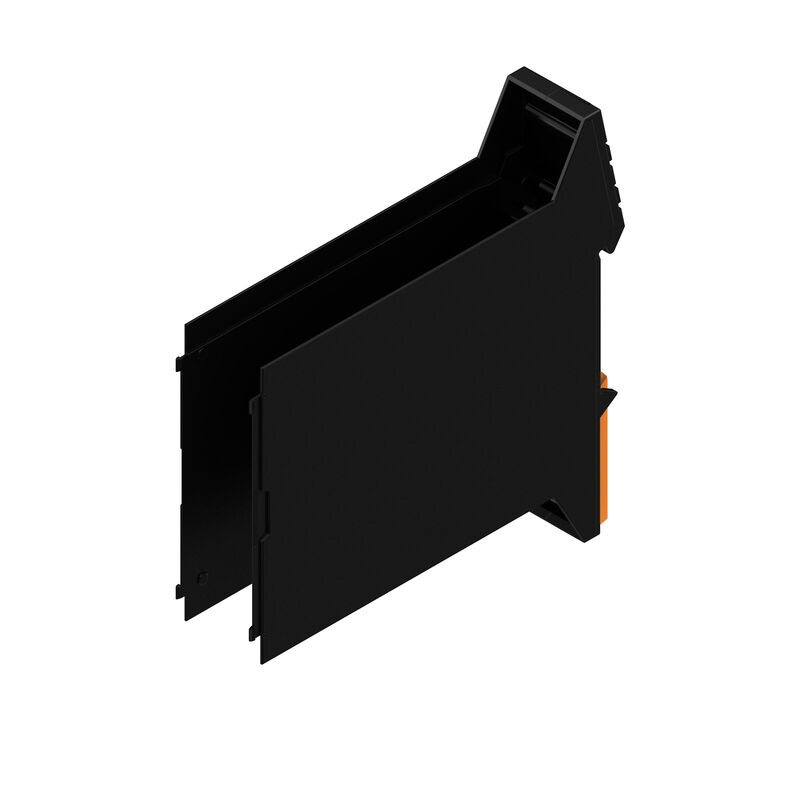

Zdjęcie produktu
CH20M22 B SIM BK/OR 2010

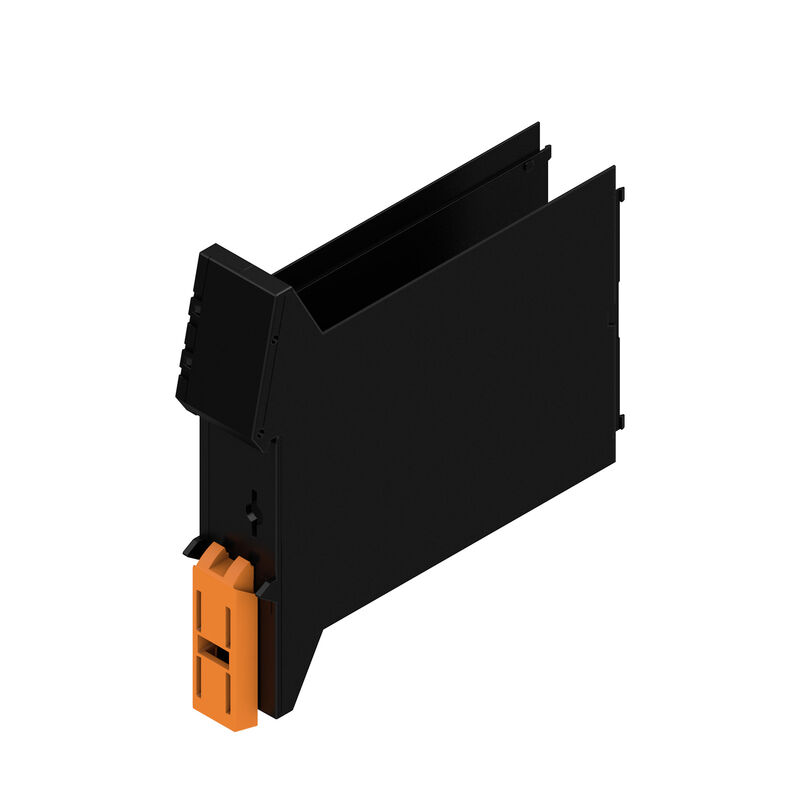

Zdjęcie produktu
CH20M22 B SIM BK/OR 2010
Zaleta produktu
Element bazowy z wyżłobieniem SIM
CH20M22 B SIM BK/OR 2010
Rysunek wymiarowy

CH20M22 B SIM BK/OR 2010

Obudowa szyny montażowej, Obudowy OMNIMATE - seria CH20M czarny, Element boczny, przygotowanie połączenia, karta micro-SIM (3FF), Szerokość: 22.5 mm

Art.-Nr. 2743520000
Im Konfigurator öffnen
Datenblatt herunterladen Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 7
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane materiałowe Dane ogólne Właściwości zespołu Testy mechaniczne Tests thermiques Właściwości komponentu Projekt – wymagania IN Opcje indywidualizacji Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Obudowa szyny montażowej, Obudowy OMNIMATE - seria CH20M czarny, Element boczny, przygotowanie połączenia, karta micro-SIM (3FF), Szerokość: 22.5 mm
Nr zam.
2743520000
Typ
CH20M22 B SIM BK/OR 2010
GTIN (EAN)
4064675313168
Ilość
10 szt.

Wymiary i masa

Głębokość
108 mm
Głębokość (cale)
4,252 inch
Wysokość
109,3 mm
Wysokość (cale)
4,303 inch
Szerokość
22,5 mm
Szerokość (cale)
0,886 inch
Masa netto
40 g

Temperatury

Temperatura otoczenia
-25 °C…85 °C
Zakres temperatury stosowania
-40...120 ℃
Wilgotność
5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane materiałowe

Comparative Tracking Index (CTI)
600 ≤ CTI
Klasa palności wg UL 94
V-0
Materiał izolacyjny
PA 66 GF 30
Provedení povrchu
no probado
Skupina izolačního materiálu
I
Werkstoff
tworzywo sztuczne

Dane ogólne

Carta de colores (similar)
RAL 9011
Colour
czarny
Encapsulation option
Nie
Mounting rail
TS 35
Protection degree
IP20 im verbauten Zustand

Właściwości zespołu

A felszerelt szerelvény aljzatain lévő helyek max. száma
6
Numero di circuiti stampati, max.
1
결선 수준 수, 최대
3
Number of poles, max.
24
Komponenternas höjd på kretskortet, max
16,1 mm
Type of assembly of the PCB
dwustronne

Testy mechaniczne

Zgodnie ze standardem
DIN EN 61373:1999 (udary i wibracje)
Warunki testu
pięć obudów zamontowanych w rzędzie
200g dodatkowej masy na PCB
Niezawodne osie
X
Y
Z
Test zderzeniowy
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy mechaniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Kategoria testu:
    1
  • Liczba uderzeń na oś:
    3 w kierunku dodatnim i ujemnym
  • Czas trwania zderzenia:
    30 ms
  • Przyspieszenie poziome:
    30 m/s²
  • Przyspieszenie pionowe:
    30 m/s²
  • Przyspieszenie wzdłużne:
    50 m/s²
Test wibracyjny
  • Kategoria testu:
    1B
  • Czas trwania testu:
    5 godzin na oś
  • Skuteczne przyspieszenie:
    7,9 m/s²

Tests thermiques

Testy termiczne
  • Consigli generali di prova:
    모든 열 시험은 예시 설정 또는 관련 규정 관점에서 실시했습니다. 명시된 결과가 승인 관련 테스트를 대체하지는 않습니다. 단순히 지향값에 불과합니다.
  • 시험 조건:
    three housings installed in a row - no spacing
  • Test axles:
    vågrätt
  • Omgivningstemperatur:
    70 °C
  • Effektförluster, max.:
    1,9 W
  • 环境温度:
    60 °C
  • Rozpraszanie mocy, maks.:
    2,35 W
  • Temperatura otoczenia:
    40 °C
  • Rozpraszanie mocy, maks.:
    3,4 W
  • Temperatura otoczenia:
    20 °C
  • Rozpraszanie mocy, maks.:
    4,5 W

Właściwości komponentu

Ilość poziomów przyłączeniowych, maks
3
Kolor stopki przyczepianej
pomarańczowy
Wycięcie w obszarze stopki zatrzaskowej jako przygotowanie do
Karta Micro SIM (3FF)

Projekt – wymagania IN

grubość płytki drukowanej
1,6 mm
tolerancja grubości płytki drukowanej
±0,15 mm
tolerancja konturu płytki drukowanej
±0,1 mm

Opcje indywidualizacji

Możliwości obróbki
Obróbka laserowa
Możliwość zastosowania etykiet specjalnych
Tak
Proces zamówienia na życzenie klienta
See guideline under downloads
Warianty kolorystyczne
Więcej na życzenie

Ważna informacja

Informacje produktowe
Obrys płytki drukowanej, strefy zastrzeżone i inne informacje dotyczące projektowania płytki drukowanej znajdują się w kategorii dotyczącej technologii połączeń i są oznaczone odpowiednimi męskimi nagłówkami w obszarze pobierania.

Klasyfikacje

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
