Właściwości

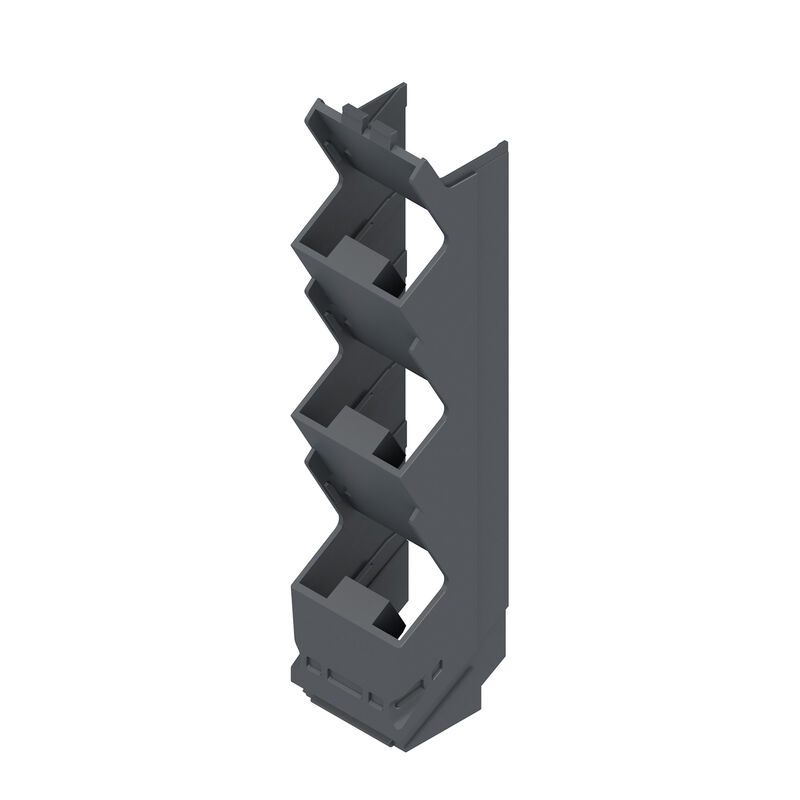

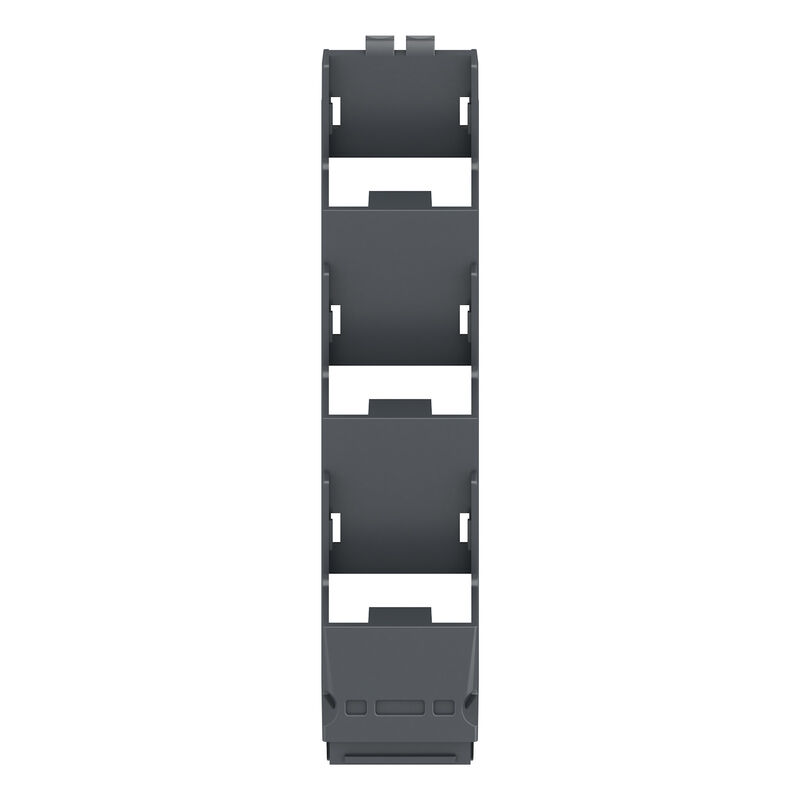

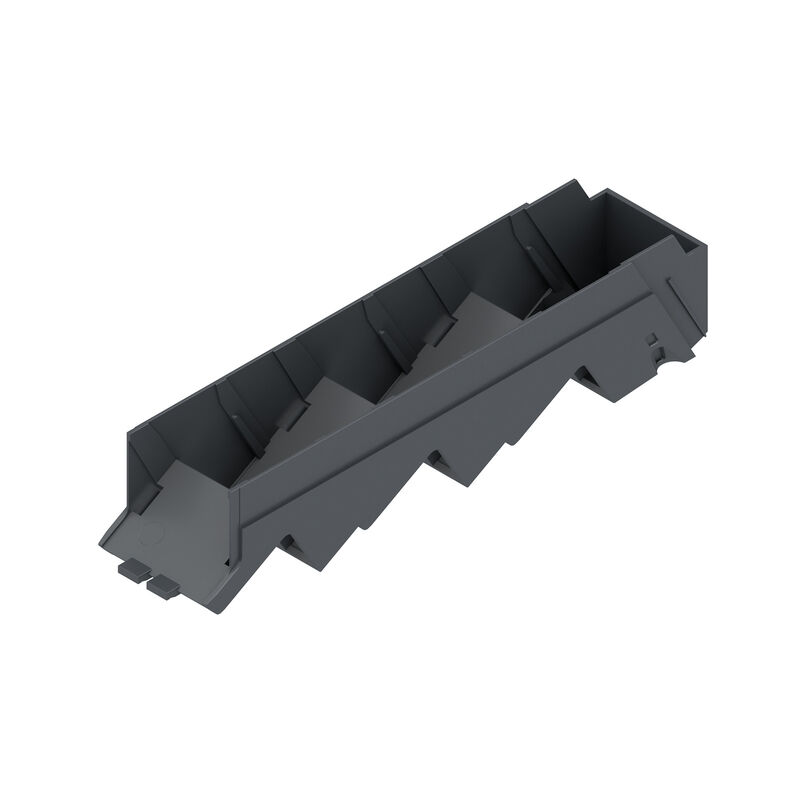

| Wersja | Element boczny, Obudowy OMNIMATE - seria CH20M grafitowy szary, element boczny, Szerokość: 22.5 mm |
| Nr zam. | 1411500000 |
| Typ | CH20M22 S PPP GGY 2019 |
| GTIN (EAN) | 4050118212556 |
| Ilość | 10 szt. |
| Głębokość | 105,5 mm |
| Głębokość (cale) | 4,154 inch |
| Wysokość | 22,8 mm |
| Wysokość (cale) | 0,898 inch |
| Szerokość | 22,5 mm |
| Szerokość (cale) | 0,886 inch |
| Masa netto | 8,4 g |
| Zakres temperatury stosowania | -40 °C...120 °C |
| Wilgotność | 5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| grupa materiałów izolacyjnych | I |
| Klasa palności wg UL 94 | V-0 |
| Materiał izolacyjny | PA 66 GF 30 |
| Porównywalny wskaźnik śledzenia (CTI) | 600 ≤ CTI |
| Powierzchnia | nieobrobiony |
| tworzywo | tworzywo sztuczne |
| Barwny | grafitowy szary |
| możliwość zalewania | Nie |
| Stopień ochrony | IP20 po zamontowaniu |
| Tabela kolorów (podobny) | RAL 7024 |
| Ilość poziomów przyłączeniowych | 3 |
| Liczba biegunów, maks. | 12 |
| Liczba gniazd dla wtyków żeńskich | 3 |
| Liczba otworów wentylacyjnych | 0 |
| Wycięcie w celu przygotowania dla zintegrowanego gniazda funkcyjnego | Nie |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212778) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1411500000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Zgodny |
Akcesoria
-
Nr. produktu:1221310000Jedn. opak.:50 szt.
Pokrywa, Obudowy OMNIMATE - seria CH20M czarny, Osłona elementu bocznego, Szerokość: 22.5 mm
-
Nr. produktu:1413740000Jedn. opak.:50 szt.
Pokrywa, Obudowy OMNIMATE - seria CH20M grafitowy szary, Osłona elementu bocznego, Szerokość: 22.5 mm
-
Nr. produktu:1472830000Jedn. opak.:50 szt.
Pokrywa, Obudowy OMNIMATE - seria CH20M szary agat, Osłona elementu bocznego, Szerokość: 22.5 mm
-
Nr. produktu:1432890000Jedn. opak.:50 szt.
Pokrywa, Obudowy OMNIMATE - seria CH20M Jasnoszary, Osłona elementu bocznego, Szerokość: 22.5 mm
Obudowy elektronikiModułowe obudowy elektronikiCH20M AD SHL 5.00 - pokrywa elementu bocznegoCH20M AD SHL 5.00/04 - pokrywa elementu bocznego do CH20M22, CH20M45, CH20M67
