DRI314048LTD

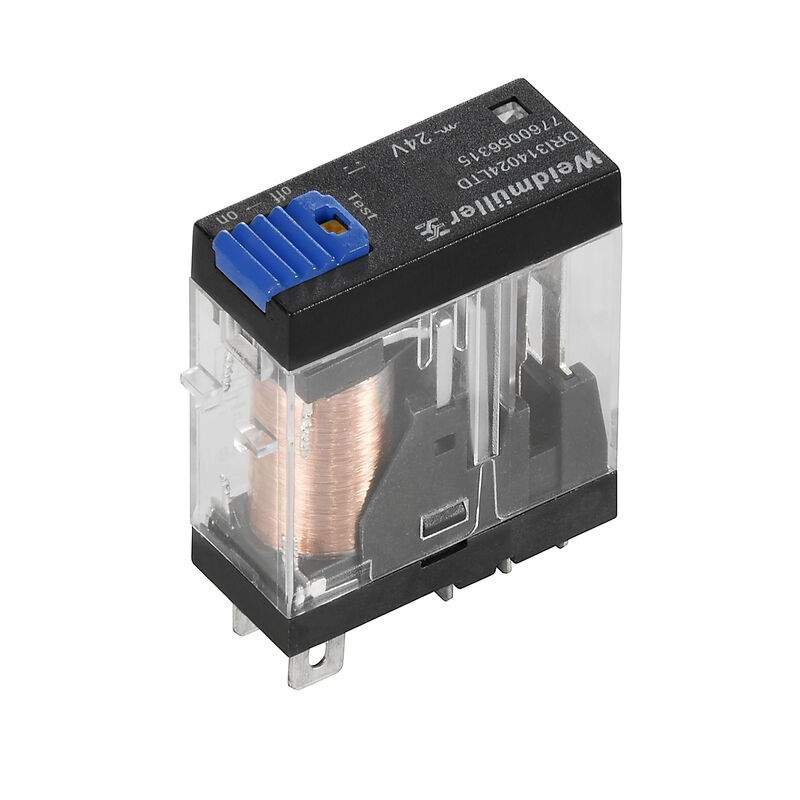

Produktbild
Abbildung ähnlich
DRI314048LTD
Schaltbild
Ansicht auf Pins von unten
DRI314048LTD
Diagramm
Lastgrenzkurve DC
Ohmsche Last
DRI314048LTD
Diagramm
Elektrische Lebensdauer
DRI314048LTD
Diagramm
Betriebsspannungsbereich DC
DRI314048LTD
Maßbild
DRI314048LTD
Sonstiges
Typenschlüssel

DRI314048LTD

D-SERIES DRI, Relais, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 48 V DC, Dauerstrom: 10 A, Flachstecker-Anschlüsse (4,7 mm x 0,5 mm), Prüftaste vorhanden: Ja

Art.-Nr. 7760056316
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 13 Gegenstücke 4 Ist Einzelteil von 1 Verwandte Artikel 4
Approvals Allgemeine Bestelldaten Rozměry a hmotnosti Temperaturen Umweltanforderungen Bemessungsdaten UL Steuerseite Lato di carico Allgemeine Daten Coordinación de aislamiento Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klasyfikacje

Approvals

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E312083

Allgemeine Bestelldaten

Ausfuehrung
D-SERIES DRI, Relais, Anzahl Kontakte: 1, Wechsler AgSnO, Nennsteuerspannung: 48 V DC, Dauerstrom: 10 A, Flachstecker-Anschlüsse (4,7 mm x 0,5 mm), Prüftaste vorhanden: Ja
Best.-Nr.
7760056316
Art
DRI314048LTD
GTIN (EAN)
6944169740213
VPE
20 Stück

Rozměry a hmotnosti

Tiefe
33,5 mm
Depth (inches)
1,319 inch
Höhe
31 mm
Height (inches)
1,22 inch
Breite
13 mm
Breite (inch)
0,512 inch
Nettogewicht
2,7 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…55 °C
Feuchtigkeit
35...85 % rel. Feuchte, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Bemessungsdaten UL

Zertifikat-Nr. (cURus)
E312083

Steuerseite

Nennsteuerspannung
48 V DC
Nennstrom DC
11,2 mA
Nennleistung
530 mW
Spulenwiderstand
4300 Ω ± 10 %
Statusanzeige
LED grün
Schutzschaltung
Freilaufdiode

Lato di carico

Nennschaltspannung
250 V AC
Dauerstrom
10 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Schaltspannung AC, max.
250 V
Schaltspannung DC, max.
250 V
min. Schaltleistung
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Schaltleistung AC (ohmsch), max.
2500 VA
Schaltleistung DC (ohmsch), max.
240 W @ 24 V
Einschaltverzögerung
≤ 15 ms
Ausschaltverzögerung
≤ 10 ms
Kontaktausführung
1 Wechsler (AgSnO)
Mechanische Lebensdauer
10 x 106 Schaltungen

Allgemeine Daten

Prüftaste vorhanden
Ja
Ausführung der Prüftaste
einrastbare Prüftaste
tastende Prüftaste
Mechanische Schaltstellungsanzeige
Nein
Farbe
transparent
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Relaishaube
  • Brennbarkeitsklasse nach UL94:
    V-2
  • Komponente:
    Relaisgrundkörper
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Relais Prüftaste
  • Brennbarkeitsklasse nach UL94:
    HB

Coordinación de aislamiento

Bemessungsspannung
300 V
Verschmutzungsgrad
2
Überspannungskategorie
III
Isolierstoffgruppe
IIIa
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 4 mm
Spannungsfestigkeit Steuerseite - Lastseite
5 kVeff / 1min
Spannungsfestigkeit offener Kontakt
1 kVeff / 1 min
Stehstoßspannung
5 kV (1,2/50 µs)
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cURus)
E312083

Anschlussdaten

Leiteranschlusstechnik
Flachstecker-Anschlüsse (4,7 mm x 0,5 mm)

Klasyfikacje

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
