Właściwości
| Wersja | obudowa HDC, Wielkość konstrukcyjna: 6, Stopień ochrony: IP66 (po podłączeniu), IP69K, IP68 (po podłączeniu), Obudowa podstawy, Złącze z kabłąkiem zaciskowym, standard |
| Nr zam. | 1081340000 |

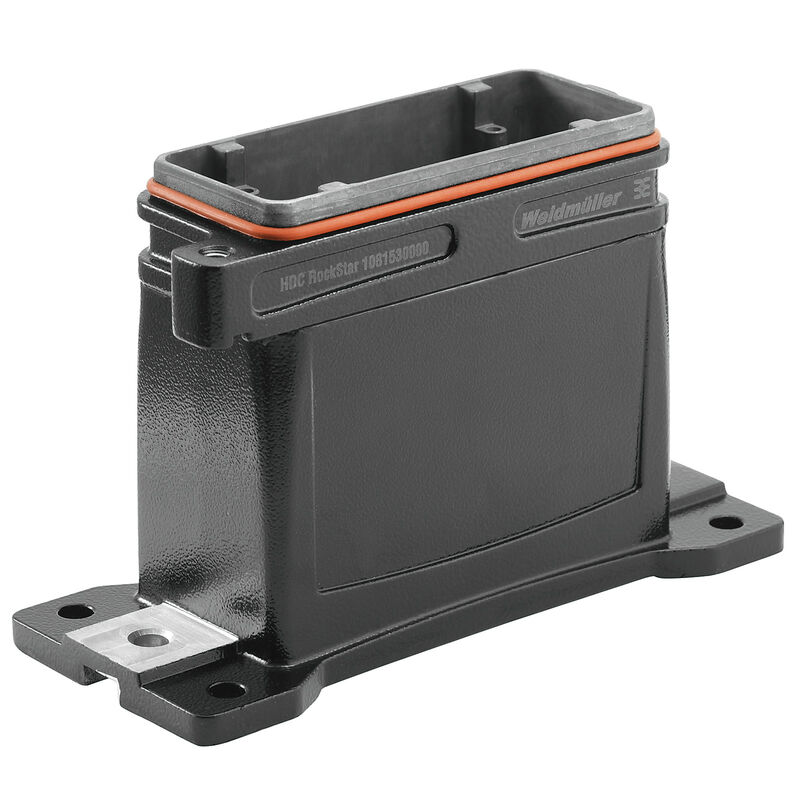

| Typ | HDC IP68 16B SS |
| GTIN (EAN) | 4032248877393 |
| Ilość | 1 szt. |
| Wysokość | 111,5 mm |
| Wysokość (cale) | 4,39 inch |
| Szerokość | 80 mm |
| Szerokość (cale) | 3,15 inch |
| Wymiar mocowania wysokość | 60 mm |
| Wymiar mocowania szerokość | 160 mm |
| Masa netto | 998 g |
| Temperatura graniczna | -50 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Odporność chemiczna |
|
| długość obudowy | 189 mm |
| odstęp otworów długość A2 | 160 mm |
| wysokość obudowy B | 111,5 mm |
| Obudowy EMC | Tak |
| Podstawowy materiał obudowy | odlew ciśnieniowy aluminiowy |
| Powierzchnia | lakier proszkowy |
| Stopień ochrony |
IP66 (po podłączeniu)
IP69K IP68 (po podłączeniu) |
| BG | 6 |
| część górna/część dolna/wieko | część dolna |
| Forma konstrukcyjna | standard |
| kolor (RAL) |
RAL 9011
RAL 9005 |
| Odpowiednie do ModuPlug® | Tak |
| Typ | Obudowa podstawy |
| uszczelka | Silikon |
| wersja obudowy | Obudowa podstawy |
| wersja pałąka | Złącze z kabłąkiem zaciskowym |
| wersja systemu zamykania | Złącze z kabłąkiem zaciskowym |
| Wielkość konstrukcyjna | 6 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79328) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1081340000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1081340000) |
| Powiadomienie o zmianie produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Dopuszczenia |   |
| ROHS | Zgodny |
