HDC MMBIT 8 FC M

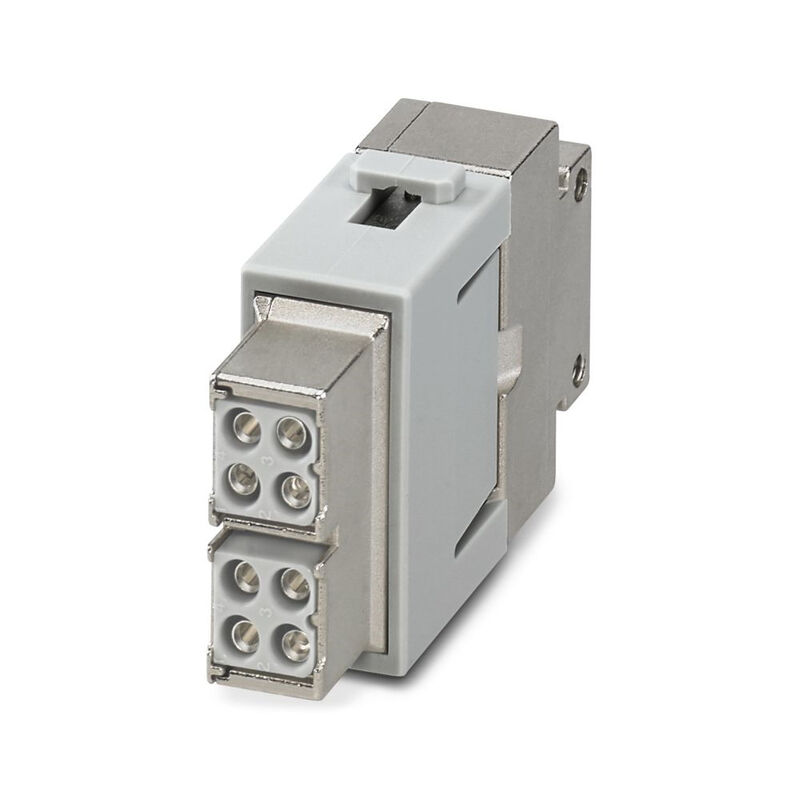

Изображение изделия
HDC MMBIT 8 FC M
Чертеж
HDC MMBIT 8 FC M
Кривая ухудшения параметров

HDC MMBIT 8 FC M

Модуль данных, 48 V, 10 A, Cat. 5e, Количество полюсов: 8, Обжимное соединение, Гнездо, Требуемые вставные слоты: 1

Tuotteen tunnus 3092830000
Lataa tietosivu Инженерная поддержка Загрузка продуктов
Аксессуары 10 Связанные продукты 117
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия General data Версия Силовой контакт Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Version
Модуль данных, 48 V, 10 A, Cat. 5e, Количество полюсов: 8, Обжимное соединение, Гнездо, Требуемые вставные слоты: 1
Order No.
3092830000
Type
HDC MMBIT 8 FC M
GTIN (EAN)
4099987109864
Кол.
1 Штука

Размеры и массы

Height
51,5 mm
Высота (в дюймах)
2,028 inch
Width
33,8 mm
Ширина (в дюймах)
1,331 inch
Length
14,6 mm
Длина (в дюймах)
0,575 inch
Масса нетто
30,4 g

Температуры

Предельная температура
-40 °C ... 125 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

General data

Basic material
Polycarbonate
Category
Cat. 5e
Number of poles
8
Plugging cycles
≥ 500
Pollution severity
3
Rated current (DIN EN 61984)
10 A
Rated impulse voltage (DIN EN 61984)
0,8 kV
Rated voltage (DIN EN 61984)
48 V
Required plug-in slots
1
Series
ModuPlug
Surge voltage category
III
Type
Гнездо
UL 94 flammability rating
V-0

Версия

Conductor cross-section, max.
1,5 mm²
Conductor cross-section, min.
0,14 mm²
Type of connection
Обжимное соединение
Wire connection cross section AWG, max.
AWG 26
Wire connection cross section AWG, min.
AWG 16

Силовой контакт

Tightening torque, max. according to the conductor cross-section
  • Поперечное сечение соединительного провода, мин.:
    0,14 mm²
  • Поперечное сечение соединительного провода, макс.:
    1,5 mm²

Классификации

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-18
ECLASS 15.0
27-44-02-18
