Właściwości
| Wersja | Moduł danych, 48 V, 10 A, Liczba biegunów: 8, Przyłącze zagniatane, złącze żeńskie, Wymagane otwory wtykowe: |
| Nr zam. | 3092840000 |

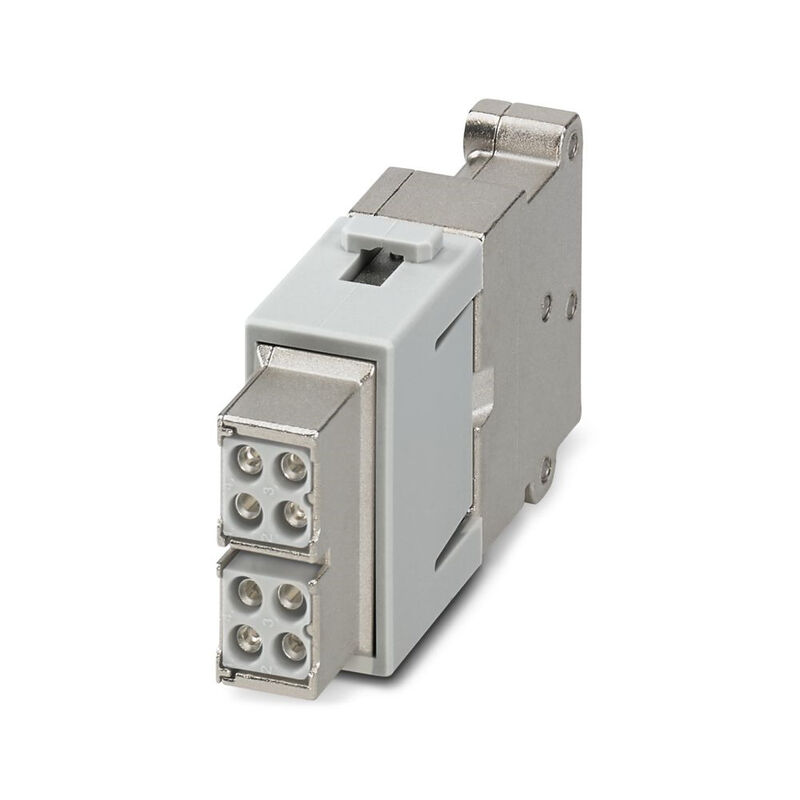

| Typ | HDC MMBIT 8 FC M2 |
| GTIN (EAN) | 4099987109871 |
| Ilość | 1 szt. |
| Wysokość | 56,7 mm |
| Wysokość (cale) | 2,232 inch |
| Szerokość | 33,8 mm |
| Szerokość (cale) | 1,331 inch |
| Długość | 14,6 mm |
| Długość (cale) | 0,575 inch |
| Masa netto | 30,4 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cykle wpinania | ≥ 500 |
| Kategoria przepięciowa | III |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 8 |
| Napięcie pomiarowe (DIN EN 61984) | 48 V |
| Prąd pomiarowy (DIN EN 61984) | 10 A |
| Stopień zanieczyszczenia | 3 |
| tworzywo | Poliwęglan |
| Typ | złącze żeńskie |
| Typoszereg | ModuPlug |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 0,8 kV |
| przekrój przyłącza przewodu AWG, min. | AWG 16 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 26 |
| Rodzaj przyłącza | Przyłącze zagniatane |
| Moment dokręcania, maksymalny, zgodnie z przekrojem przewodu |
|
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_321801) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Zgodny |
