Właściwości

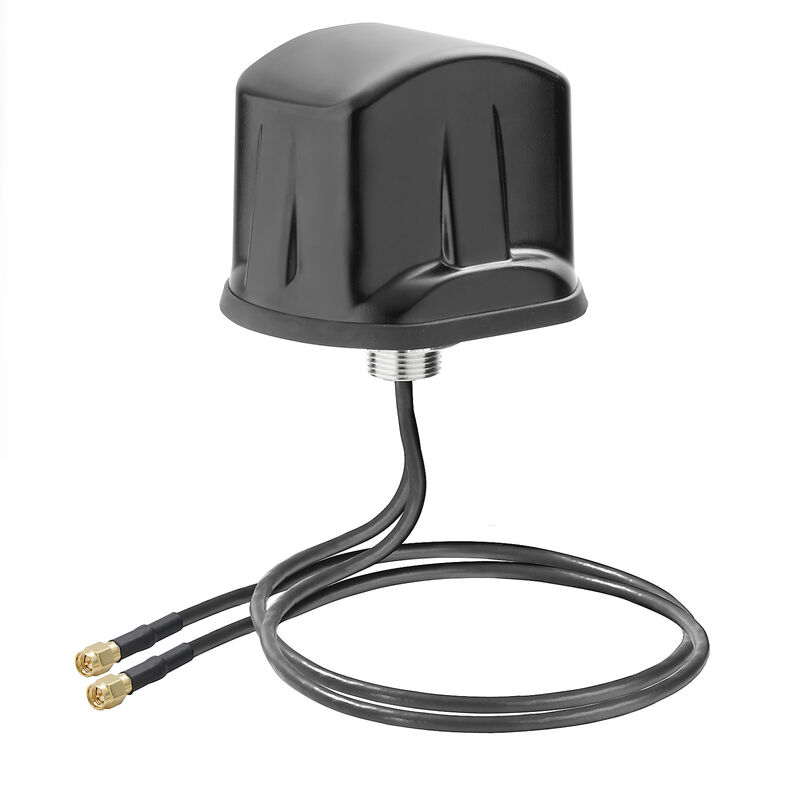

| Wersja | Antena wielokierunkowa, Antena komórkowa, Do 5G (NR), liniowy, pionowy, 2x złącze męskie SMA, IP67, Impedancja: 50 Ω |
| Nr zam. | 2788120000 |
| Typ | IE-ANT-CELL-MIMO-DO-SMAM |
| GTIN (EAN) | 4064675066385 |
| Ilość | 1 szt. |
| Wysokość | 100 mm |
| Wysokość (cale) | 3,937 inch |
| Masa netto | 699 g |
| Temperatura eksploatacyjna | -40 °C...85 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e4cad7fc-a55e-4d5c-8f05-417a6385e9b6 |
| Barwny | czarny |
| Objęte zakresem dostawy | 1 x antena |
| Długość kabla | 1 m |
| Promień gięcia, min., powtarzany | 25 mm |
| Impedancja | 50 Ω |
| Liczba elementów anteny (MIMO) | 2 |
| Maksymalna moc złożona | 50 W |
| polaryzacja |
liniowy
pionowy |
| Rodzaj przyłącza | 2x złącze męskie SMA |
| Współczynnik fali stojącej | < 2,0 typowo, 3,0 maks. |
| Zakres częstotliwości |
690-950 MHz
1.7-3.8 GHz |
| Zysk anteny | 2.5 dBi |
| Temperatura pracy, max. | 85 °C |
| Temperatura pracy, min. | -40 °C |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245254) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2788120000) |
| Dokumentacja techniczna | [Radiation Pattern](https://mdcop.weidmueller.com/mediadelivery/asset/900_246616) |
| Dokumentacja użytkownika | [Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_229290) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001698 |
| ETIM 7.0 | EC001698 |
| ETIM 8.0 | EC001698 |
| ETIM 9.0 | EC001698 |
| ECLASS 9.1 | 19-07-01-90 |
| ECLASS 10.0 | 19-07-01-07 |
| ECLASS 11.0 | 19-07-01-07 |
| ECLASS 12.0 | 19-07-01-07 |
| ECLASS 13.0 | 19-07-01-07 |
| ECLASS 14.0 | 19-07-01-07 |
| ROHS | Zgodny |
