LSF-SMT 3.50/09/180 1.5SN BK TU
Produktbild
LSF-SMT 3.50/09/180 1.5SN BK TU
Produktbild
LSF-SMT 3.50/09/180 1.5SN BK TU
Maßbild
LSF-SMT 3.50/09/180 1.5SN BK TU
Diagramm
LSF-SMT 3.50/09/180 1.5SN BK TU
Diagramm

LSF-SMT 3.50/09/180 1.5SN BK TU

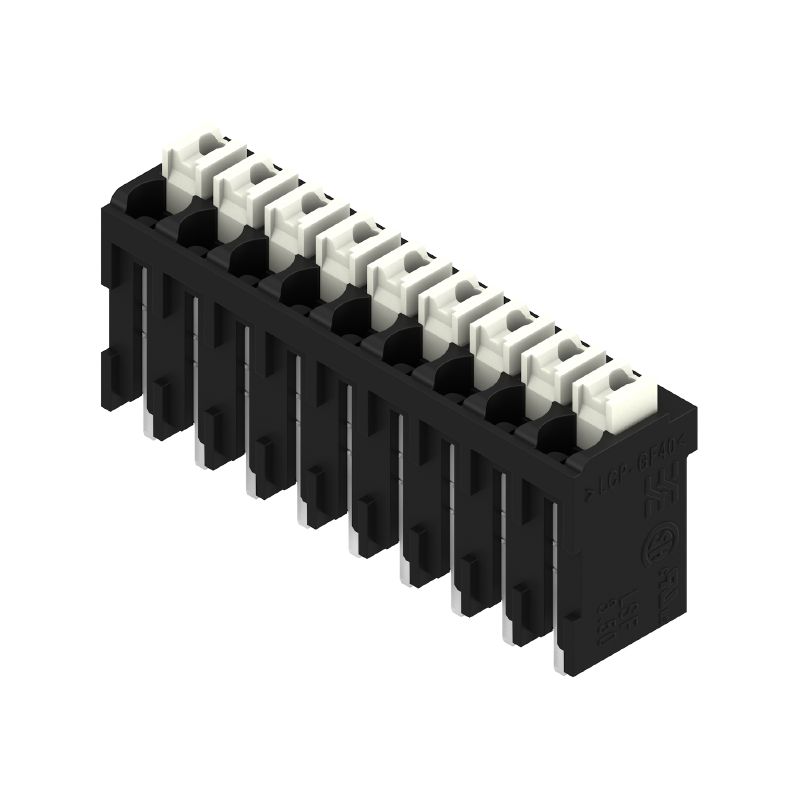

Leiterplattenklemme, 3.50 mm, Polzahl: 9, 180°, Lötstiftlänge (l): 1.5 mm, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Tube

Art.-Nr. 1870710000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 98
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 3.50 mm, Polzahl: 9, 180°, Lötstiftlänge (l): 1.5 mm, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Tube
Best.-Nr.
1870710000
Art
LSF-SMT 3.50/09/180 1.5SN BK TU
GTIN (EAN)
4032248448098
VPE
17  Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Verpackung
Tube

Abmessungen und Gewichte

Tiefe
7,8  mm
Tiefe (inch)
0,307  inch
Höhe
15,5  mm
Höhe (inch)
0,61  inch
Höhe niedrigstbauend
14  mm
Breite
32,2  mm
Breite (inch)
1,268  inch
Nettogewicht
5,797  g

Temperaturen

Dauergebrauchstemperatur, max.
120  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie LSF
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Leiterabgangsrichtung
180°
Raster in mm (P)
3,5  mm
Raster in Zoll (P)
0,138  "
Polzahl
9
Polreihenzahl
1
Kundenseitig anreihbar
Nein
Anzahl Reihen
1
Lötstiftlänge (l)
1,5  mm
Lötstiftlänge-Toleranz
+0,1 / -0,3
Lötstift-Abmessungen
0,35 x 0,8 mm
Lötstift-Abmessungen=d Toleranz
0 / -0,1 mm
Bestückungsloch-Durchmesser (D)
1,1  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
Abisolierlänge
8  mm
L1 in mm
28  mm
L1 in Zoll
1,102  "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Durchgangswiderstand
1,60 mΩ

Werkstoffdaten

Isolierstoff
LCP GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Schichtaufbau - Lötanschluss
4...6 µm Sn matt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
120  °C
Temperaturbereich Montage, min.
-30  °C
Temperaturbereich Montage, max.
120  °C

Anschließbare Leiter

Klemmbereich, min.
0,13  mm²
Klemmbereich, max.
1,5  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2  mm²
eindrähtig, max. H05(07) V-U
1,5  mm²
feindrähtig, min. H05(07) V-K
0,2  mm²
feindrähtig, max. H05(07) V-K
1,5  mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25  mm²
mit AEH mit Kragen DIN 46 228/4, max.
0,75  mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25  mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5  mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025760000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025770000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0690700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9021040000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
16  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5  kV
Kurzzeitstromfestigkeit
3 x 1s mit 80 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1664286
Nennspannung (Use group B / CSA)
300  V
Nennspannung (Use group D / CSA)
300  V
Nennstrom (Use group B / CSA)
10  A
Nennstrom (Use group D / CSA)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
12  A
Nennstrom (Use group D / UL 1059)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Tube
VPE Länge
555  mm
VPE Breite
20  mm
VPE Höhe
15  mm
Oberflächenwiderstand
Rs = 109 - 1012 Ω

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    DIN EN 60512-1-1 / 01.03
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer
  • Bewertung:
    vorhanden
  • Prüfung:
    Zulassungskennzeichnung UL
  • Bewertung:
    auf Verpackungsetikett
Prüfung: Klemmbarer Querschnitt
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Farben des Schiebers auf Anfrage
  • Betätigungskraft des Schiebers max. 40 N
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 6.0
EC002643
ETIM 7.0
EC002643
ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 9.0
27-44-04-01
ECLASS 9.1
27-44-04-01
ECLASS 10.0
27-44-04-01
ECLASS 11.0
27-46-01-01
ECLASS 12.0
27-46-01-01
ECLASS 13.0
27-46-01-01
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
