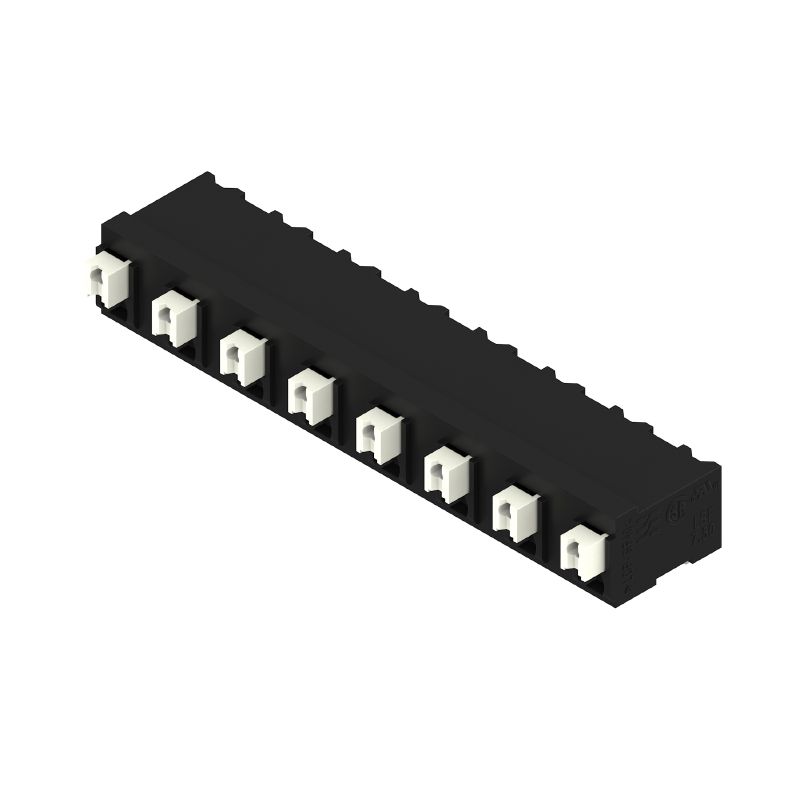

LSF-SMT 7.50/08/90 1.5SN BK TU — Zdjęcie produktu

Pobierz kartę katalogową Pojedynczy komponent EDA Produkty pokrewne

LSF-SMT 7.50/08/90 1.5SN BK TU

Zacisk płytki drukowanej, 7.50 mm, Liczba biegunów: 8, 90°, Długość kołka lutowniczego (l): 1.5 mm, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², Tube

Nr. produktu 1869800000

Właściwości

Ogólne dane zamówieniowe

Wersja	Zacisk płytki drukowanej, 7.50 mm, Liczba biegunów: 8, 90°, Długość kołka lutowniczego (l): 1.5 mm, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², Tube
Nr zam.	1869800000
Typ	LSF-SMT 7.50/08/90 1.5SN BK TU
GTIN (EAN)	4032248445677
Ilość	9 szt.
parametry produktu	IEC: 800 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
opakowanie	Tube

Wymiary i masa

Głębokość	14,75 mm
Głębokość (cale)	0,581 inch
Wysokość	10 mm
Wysokość (cale)	0,394 inch
Najmniejsza wysokość montażu	8,5 mm
Szerokość	56,7 mm
Szerokość (cale)	2,232 inch
Masa netto	8,22 g

Temperatury

długotrwała temperatura użytkowa, maks.

120 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

Parametry systemu

Rodzina produktów	OMNIMATE Signal - seria LSF
Metoda wykonywania złącz	PUSH IN z aktuatorem
montaż na płytce drukowanej	Połączenie lutowane THT/THR
Kierunek odejścia przewodu	90°
Raster w mm (P)	7,5 mm
Raster w calach (P)	0,295 "
Liczba biegunów	8
liczba rzędów z biegunami	1
z możliwością połączenia szeregowego przez klienta	Nie
Liczba rzędów	1
Długość kołka lutowniczego (l)	1,5 mm
Tolerancja długości kołka lutowniczego	0 / -0,3 mm
Wymiary kołka lutowniczego	0,35 x 0,8 mm
Wymiary kołka lutowniczego = d tolerancja	0 / -0,1 mm
Średnica otworu oczka lutowniczego (D)	1,1 mm
Tolerancja średnicy otworu oczka lutowniczego (D)	+ 0,1 mm
liczba kołków lutowanych na biegun	2
Długość odizolowania	8 mm
L1 in mm	52,5 mm
L1 w calach	2,067 "
zabezpieczenie przed dotykiem wg DIN VDE 0470	IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106	zabezpieczony przed dotknięciem palcami
Stopień ochrony	IP20
Rezystancja skrośna	1,60 mΩ

Dane materiałowe

Materiał izolacyjny	LCP GF
Barwny	czarny
Tabela kolorów (podobny)	RAL 9011
grupa materiałów izolacyjnych	IIIa
Porównywalny wskaźnik śledzenia (CTI)	≥ 175
Moisture Level (MSL)	1
Klasa palności wg UL 94	V-0
Materiał styków	Stop Cu
Struktura warstwowa przyłącza lutowanego	4...6 µm Sn matowe
Temperatura magazynowania, min.	-40 °C
Temperatura magazynowania, max.	70 °C
Temperatura pracy, min.	-50 °C
Temperatura pracy, max.	120 °C
Zakres temperatur montaż, min.	-30 °C
Zakres temperatur montaż, max.	120 °C

Przewody pasujące do złącza

Zakres zaciskania, min.	0,13 mm²
Zakres zaciskania, maks.	1,5 mm²
przekrój przyłącza przewodu AWG, min.	AWG 28
przekrój przyłączeniowy przewodu AWG, maks.	AWG 14
jednodrutowe, min. H05(07) V-U	0,2 mm²
jednodrutowe, maks. H05(07) V-U	1,5 mm²
cienkodrutowe, min. H05(07) V-K	0,2 mm²
cienkodrutowe, maks. H05(07) V-K	1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.	0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.	0,75 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.	0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.	1,5 mm²
Zaciskany przewód	Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,25 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 9025760000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,34 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 9025770000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,5 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 0690700000 Przekrój poprzeczny przyłączanego przewodu: Typ: cienkodrutowe znamionowy: 0,75 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 9021040000
Tekst referencyjny	Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego. Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą	IEC 60664-1 IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)	17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)	17,5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)	17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)	15 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2	800 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2	630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3	500 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2	6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2	6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3	6 kV
odporność na zwarcia	3 x 1s z 80 A

Dane znamionowe wg CSA

Instytut (CSA)	CSA
Nr certyfikatu (CSA)	200039-1664286
Napięcie znamionowe (grupa użytkowa B / CSA)	300 V
Napięcie znamionowe (grupa użytkowa C / CSA)	150 V
Napięcie znamionowe (grupa użytkowa D / CSA)	300 V
Prąd znamionowy (grupa użytkowa B / CSA)	10 A
Prąd znamionowy (grupa użytkowa C / CSA)	10 A
Prąd znamionowy (grupa użytkowa D / CSA)	10 A
przekrój przyłącza przewodu AWG, min.	AWG 28
przekrój przyłącza przewodu AWG, maks.	AWG 14
Odniesienie do wartości znamionowych	W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)	CURUS
Nr certyfikatu (cURus)	E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)	300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)	150 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)	300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)	12 A
Prąd znamionowy (grupa użytkowa C / UL 1059)	10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)	10 A
przekrój przyłącza przewodu AWG, min.	AWG 28
przekrój przyłącza przewodu AWG, maks.	AWG 14
Odniesienie do wartości znamionowych	W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie	Tube
Długość VPE	556 mm
Szerokość VPE	20 mm
Wysokość VPE	15 mm
Odporność powierzchni	Rs = 10⁹ - 10¹² Ω

Testy typu

Test: wytrzymałość znaczników	Standard: DIN EN 60512-1-1 / 01.03 Test: znacznik początku, identyfikacja typu, raster, znacznik zatwierdzenia UL, wytrzymałość Ocena: dostępny
Test: przekrój zaciskowy	Standard: DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02 Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 0,14 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 0,14 mm² Typ przewodnika oraz przekrój przewodnika: pełny 1,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 1,5 mm² Typ przewodnika oraz przekrój przewodnika: AWG 24/1 Typ przewodnika oraz przekrój przewodnika: AWG 24/19 Typ przewodnika oraz przekrój przewodnika: AWG 16/1 Typ przewodnika oraz przekrój przewodnika: AWG 16/19 Ocena: sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników	Standard: DIN EN 60999-1 rozdział 9.4 / 12.00 Wymaganie: 0,2 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 24/1 Typ przewodnika oraz przekrój przewodnika: AWG 24/19 Ocena: sprawdzony Wymaganie: 0,3 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: bez izolacji 0,25 mm² Typ przewodnika oraz przekrój przewodnika: pełny 0,5 mm² Ocena: sprawdzony Wymaganie: 0,4 kg Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: pełny 1,5 mm² Typ przewodnika oraz przekrój przewodnika: bez izolacji 1,5 mm² Typ przewodnika oraz przekrój przewodnika: AWG 16/1 Typ przewodnika oraz przekrój przewodnika: AWG 16/19 Ocena: sprawdzony
Test wyciągania	Wymaganie: ≥10 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: AWG 24/1 Typ przewodnika oraz przekrój przewodnika: AWG 24/19 Ocena: sprawdzony Wymaganie: ≥20 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: bez izolacji 0,25 mm² Typ przewodnika oraz przekrój przewodnika: H05V-U0.5 Ocena: sprawdzony Wymaganie: ≥40 N Typ przewodnika: Typ przewodnika oraz przekrój przewodnika: H07V-U1.5 Typ przewodnika oraz przekrój przewodnika: H07V-K1.5 Typ przewodnika oraz przekrój przewodnika: AWG 16/1 Typ przewodnika oraz przekrój przewodnika: AWG 16/19 Ocena: sprawdzony

Ważna informacja

Zgodność IPC

Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Uwagi

Na życzenie dostępne dodatkowe kolory przycisków

Siła załączająca suwaka maks. 40 N

Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.

Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4

Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1

Symbol P na rysunkach oznacza raster

Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.

Kształt zaciskowy „A” to tulejek kablowych z zalecaną zaciskarką PZ 6/5.

Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90112)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1869800000)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)
Broszury	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195)
Biała księga, technika montażu powierzchniowego	[Download Whitepaper](LINK/wp_smt_EN.html)

Klasyfikacje

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Dopuszczenia

Dopuszczenia	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cURus)	E60693
