Właściwości
| Wersja | Seria P, Rozdzielacz potencjału, Przekrój pomiarowy: 1.5 mm², liczba poziomów: 4, liczba przyłączeń: 16, Barwny: niebieski |
| Nr zam. | 1267920000 |
| Typ | PPV 4 BL 35X7.5 DGR |
| GTIN (EAN) | 4032248112784 |
| Ilość | 20 szt. |
| Głębokość | 47 mm |
| Głębokość (cale) | 1,85 inch |
| Wysokość | 70 mm |
| Wysokość (cale) | 2,756 inch |
| Szerokość | 9,2 mm |
| Szerokość (cale) | 0,362 inch |
| Masa netto | 21,95 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Poliwęglan |
| tworzywo elementu uruchamiającego | PBT |
| Barwny | niebieski |
| Klasa palności wg UL 94 | V-0 |
| Wykonanie |
Złącze PUSH IN
Połączone poprzecznie w pionie wolne z jednej strony |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 4 |
| liczba zacisków na poziom | 4 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Tak |
| Przyłącze PE | Nie |
| Szyna | TS 35 x 7.5 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| rodzaj montażu | wciskany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Rodzaj przyłącza, kolejne przyłącze | PUSH IN |
| Długość odizolowania | 10 mm |
| kierunek podłączenia | ukośnie |
| liczba przyłączeń | 16 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 1,5 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 1,5 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 16 |
| Rodzaj przyłącza | PUSH IN |
| Rodzaj przyłącza 2 | PUSH IN |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 1,5 mm² |
| Zakres zaciskania, min. | 0,13 mm² |
| Maks. przekrój przewodu (CSA) | 16 AWG |
| Min. przekrój przewodu (CSA) | 26 AWG |
| Napięcie rozm. B (CSA) | 300 V |
| Napięcie rozm. D (CSA) | 300 V |
| Nr certyfikatu (CSA) | 200039-2406089 |
| Prąd Gr B (CSA) | 10 A |
| Prąd Gr D (CSA) | 10 A |
| Normy |
IEC 60947-7-1
DIN EN 60079 |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 16 |
| Szyna | TS 35 x 7.5 |
| Przekrój pomiarowy | 1,5 mm² |
| Napięcie znamionowe | 250 V |
| Prąd znamionowy | 17,5 A |
| Normy |
IEC 60947-7-1
DIN EN 60079 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1,83 mΩ |
| Znamionowe napięcie udarowe | 4 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 0,56 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (cURus) | 300 V |
| Napięcie rozm. D (cURus) | 300 V |
| Nr certyfikatu (cURus) | E60693 |
| Prąd rozm. B (cURus) | 10 A |
| Prąd rozm. D (cURus) | 10 A |
| Wielkość przewodu Factory wiring max (cURus) | 16 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 26 AWG |
| Wielkość przewodu Field wiring max (cURus) | 16 AWG |
| Wielkość przewodu Field wiring min (cURus) | 26 AWG |

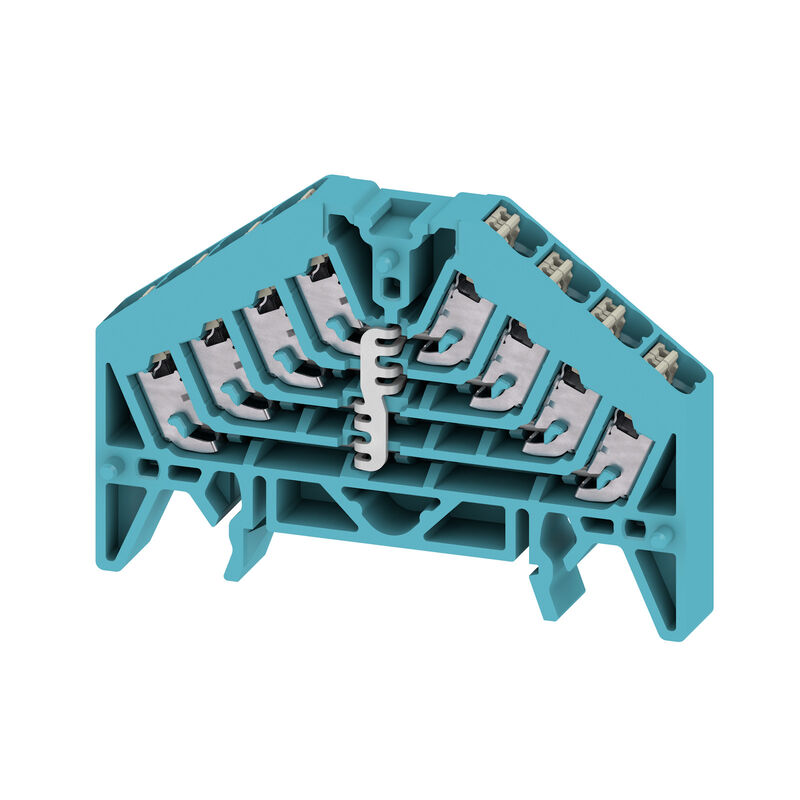

| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36348)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284535) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224763) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1267920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1267920000) |
| Dokumentacja użytkownika |
[Beipackzettel_PRV_PPV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35353)
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Dopuszczenia |      |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
Akcesoria
-
Nr. produktu:1805490000Jedn. opak.:100 szt.
Akcesoria, Element do umieszczenia oznakowania
-
Nr. produktu:1805520000Jedn. opak.:100 szt.
Akcesoria, Element do umieszczenia oznakowania
-
Nr. produktu:1173600000Jedn. opak.:20 szt.
Seria P, Element do umieszczenia oznakowania, czarny, liczba poziomów: 4, TS 35 x 7.5
-
Nr. produktu:1267990000Jedn. opak.:20 szt.
Seria P, Element do umieszczenia oznakowania, niebieski, liczba poziomów: 4, TS 35 x 7.5
-
Nr. produktu:1208970000Jedn. opak.:360 szt.
WS, Znakowanie zacisków, 7.8 x 9.2 mm, Raster w mm (P): 9.20 Weidmueller, szary
-
Nr. produktu:1162610000Jedn. opak.:20 szt.
Wspornik końcowy, czarny, TS 35, V-2, Wemid, Szerokość: 8 mm, 100 °C
-
Nr. produktu:1173700000Jedn. opak.:10 szt.
Seria P, Płytka separacyjna, szary, 2 mm, bez opisu
-
Nr. produktu:1230050000Jedn. opak.:10 szt.
Seria P, Płytka separacyjna, szary, 2 mm, opis 1-4, poziomo
-
Nr. produktu:1230070000Jedn. opak.:10 szt.
Seria P, Płytka separacyjna, szary, 2 mm, opis A-D, poziomo
-
Nr. produktu:1230060000Jedn. opak.:10 szt.
Seria P, Płytka separacyjna, szary, 2 mm, opis 0-3, poziomo
-
Nr. produktu:1173750000Jedn. opak.:10 szt.
Seria P, Płyta zamykająca, czarny, 3 mm
-
Nr. produktu:1211450000Jedn. opak.:10 szt.
Seria P, Płyta zamykająca, szary, 3 mm
-
Nr. produktu:1268010000Jedn. opak.:10 szt.
Seria P, Płyta zamykająca, niebieski, 3 mm
-
Nr. produktu:2749260000Jedn. opak.:1 szt.
Wkrętak, Szerokość końcówki (B): 2 mm, Długość końcówki: 60 mm, Grubość końcówki (A): 0.4 mm
