RCLKIT 24VDC 2CO LED GN
RIDERSERIES RCL, Relémodul, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 8 A, Csavaros csatlakozás, Ellenőrző gomb elérhető: No
Cikkszám
7940006157
Tulajdonságok
| Változat | RIDERSERIES RCL, Relémodul, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 24 V DC, Folytonos áram: 8 A, Csavaros csatlakozás, Ellenőrző gomb elérhető: No |
| Rendelési szám | 7940006157 |
| Típus | RCLKIT 24VDC 2CO LED GN |
| GTIN (EAN) | 4032248474776 |
| Qty. | 10 Darab |
| Mélység | 66 mm |
| Mélység (coll) | 2,598 inch |
| Magasság | 78 mm |
| Magasság (coll) | 3,071 inch |
| Szélesség | 16 mm |
| Szélesség (coll) | 0,63 inch |
| Nettó tömeg | 66,3 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 40 °C / 93 % rel. páratartalom, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fc45714a-dcf9-499e-b37b-5a6f61f2521f |
| Névleges vezérlőfeszültség | 24 V DC |
| Névleges áram, DC | 16.7 mA |
| Névleges teljesítmény | 500 mW |
| Tekercsellenállása | 1440 Ω ± 10 % |
| Állapotjelző | Zöld világítódióda |

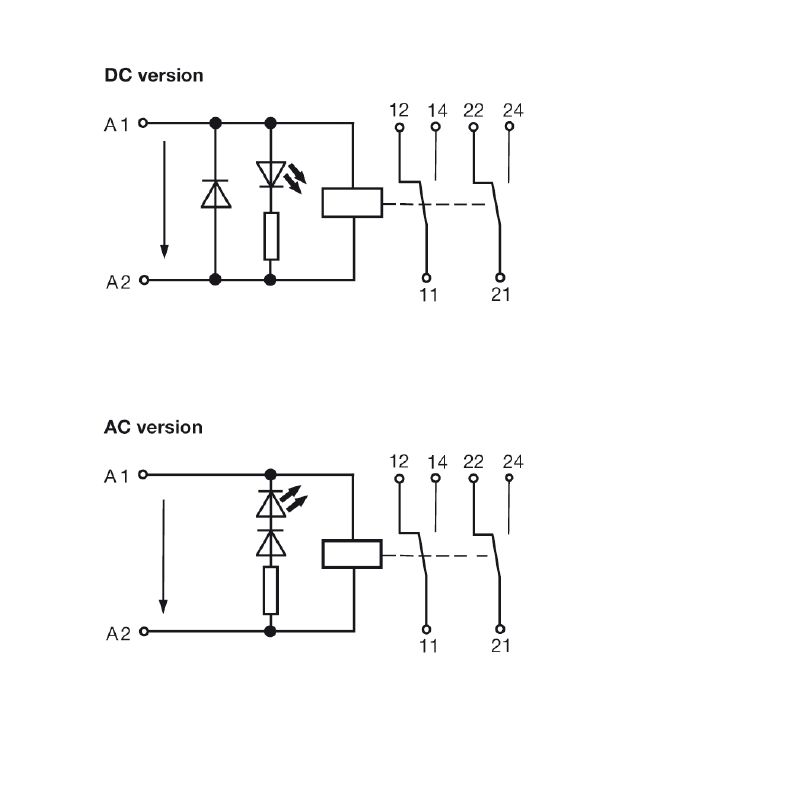

| Védőáramkör | Csillapító dióda |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 8 A |
| Min. kapcsolási teljesítmény |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Bekapcsolási áram | 15 A / 4 s |
| AC kapcsolási teljesítmény (ohmos), max. | 4000 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 384 W @ 24 V |
| Bekapcsolási késleltetés | ≤ 10 ms |
| Kikapcsolási késleltetés | ≤ 6 ms |
| Érintkező típusa | 2 Váltóérintkező (AgNi) |
| Mechanikai élettartam | DC-tekercs, 30 x 106 kapcsolási ciklusok |
| Sín | TS 35 |
| Ellenőrző gomb elérhető | No |
| Mechanical switch position indicator | Nem |
| Szín | fekete |
| UL 94 éghetőségi osztály | V-2 |
| Névleges feszültség | 250 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Szigetelőanyag csoport | C |
| Kúszóút és hézag, bemenet - kimenet | ≥ 10 mm |
| Átütési szilárdság, bemenet/kimenet | 5 kVeff / 1min |
| Védelmi osztály | IP20 |
| Tanúsítványszám (CSA) relé | 249409-2426937 |
| Tanúsítványszám (cURus) relé | E522350 |
| Tanúsítványszám (cURus) aljzat | E223759 |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Rögzítési tartomány, névleges csatlakozás | 2,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Kés mérete | size PH0 |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35531) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7940006157) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| ECLASS 15.0 | 27-37-16-01 |
| Jóváhagyások |  |
| ROHS | Megfelel |
