商品番号 8000074943
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 6
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 接続データ 評価データ 絶縁協調（EN 60664-1） 接続フィールド 供給接続 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

注文番号
8000074943
種別
RS VERT SUPPLY BLL
GTIN (EAN)
8430243431811
数量
10 items

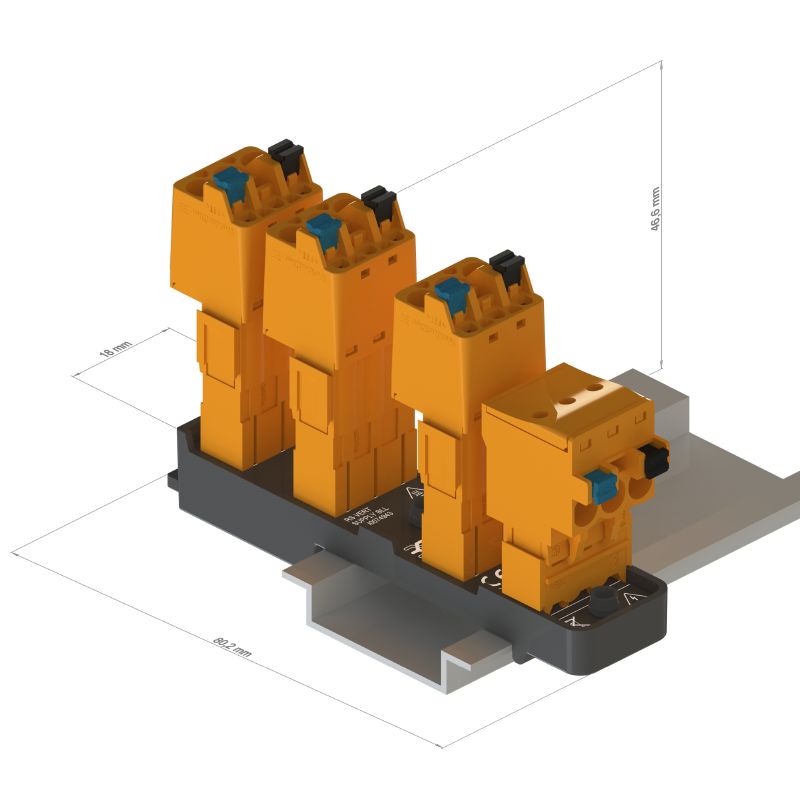

寸法と重量

深さ
30 mm
奥行き（インチ）
1.181 inch
高さ
80.2 mm
高さ（インチ）
3.157 inch
幅
17.9 mm
幅（インチ）
0.705 inch
正味重量
18 g

温度

保管温度
-40...70 °C
動作温度
-40...70 °C
動作温度時の湿度
0～85%（結露無き事）

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

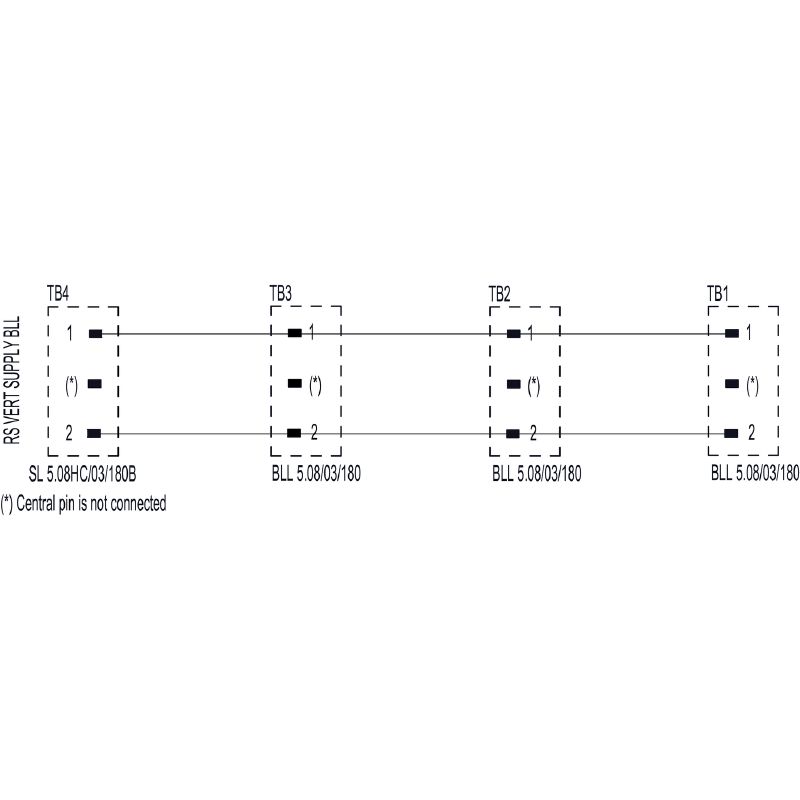

接続データ

供給プラグインコネクタ
SL 5.08HC/03/180B（中央ピンなし）
配電回路基板用コネクタ
BLL 5.08/03/180（中央ピンなし）

評価データ

保護度合い
IP30
動作電圧
230 V
分電器接続ごとの最大電流
9.5 A
合計動作電流
19 A

絶縁協調（EN 60664-1）

定格絶縁電圧
250 V AC
Classe di sovratensione
III
汚染度
3
パルス電圧テスト（1,2/50 μs）
6 kV

接続フィールド

Tipo de conexión
プラグイン接続

供給接続

Type of connection
プラグイン接続

分類

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
