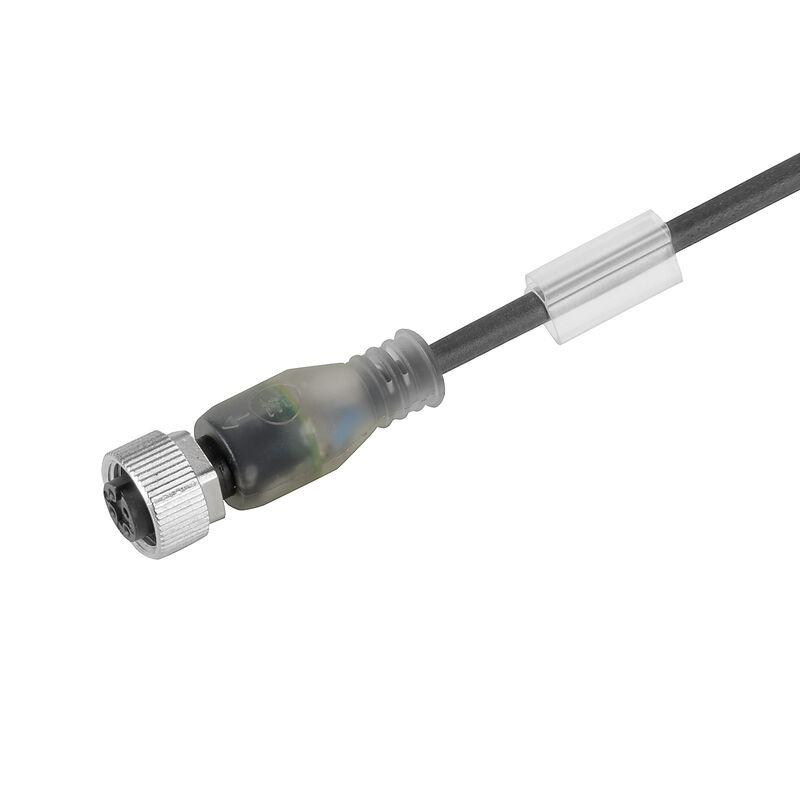

SAIL-M12BG-4-2L20U
Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 4, 20 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PUR, Halogenki: Nie
Nr. produktu
1094192000
Właściwości
| kolor płaszcza | czarny |
| Rodzaj produktu | Przewód czujnik/element wykonawczy |
| Wykonanie | Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 4, 20 m, złącze żeńskie, proste, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PUR, Halogenki: Nie |
| Nr zam. | 1094192000 |
| Typ | SAIL-M12BG-4-2L20U |
| GTIN (EAN) | 4050118259254 |
| Ilość | 1 szt. |
| Masa netto | 599 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Cykle gięcia | 12 mln |
| Cykle zginania przy rozciąganiu | > 5 Mio. |
| Długość kabla | 20 m |
| Długość skręcania | 1 m |
| Ekranowane | Nie |
| Halogenki | Nie |
| izolacja | PP |
| Kodowanie kolorami |
brązowy
biały niebieski czarny |
| kolor płaszcza | czarny |
| Konfigurowalna długość kabla | Nie |
| Liczba biegunów | 4 |
| Materiał płaszcza | PUR |
| Nie zawiera LABS | Tak |
| Odporne na hydrolizę i działanie mikroorganizmów | Tak |
| Odporne na ściegi spawalnicze | Nie |
| Odporność na iskry spawalnicze | Nie |
| Odporność na olej | zgodnie z wymaganiami IEC 60811:404 |
| odporność na rozprzestrzenianie się płomienia |
In accordance with UL1581 UL / CUL FT2
zgodnie z wymaganiami IEC 60332-2-2 |
| promień zgięcia min., ruchomy | 10 x średnica kabla |
| promień zgięcia, min., ułożony na stałe | 5 x średnica kabla |
| Przekrój żyły | 0,34 mm² |
| Przydatność do łańcucha ciągowego | Tak |
| Przyspieszenie | 5 m/s² |
| Prędkość | 5 m/s |
| Rdzeń zgodnie z UL AWM style | 10493 (80 °C / 300 V) |
| Sieciowane radiacyjnie | Nie |
| Wytrzymałość na skręcanie | 360 °/m |
| Zakres temperatur, stały | -40...80 °C |
| Zakres temperatur, zmienny, min. / maks. | -25...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 20549 (80 °C / 300 V) |
| Średnica zewnętrzna | 4.7 mm ± 0.2 mm |
| Cykle wpinania | ≥ 100 |
| kodowanie | Kodowanie A |
| LED | Tak |
| Materiał pierścienia gwintowanego | odlew ciśnieniowy cynkowy |
| Moment dokręcający | M12: 0,8 - 1,2 Nm |
| napięcie znamionowe | 24 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 4 A |
| Stopień ochrony |
IP67
IP68 po wkręceniu IP65 IP66 |
| Stopień zanieczyszczenia | 3 |
| Wykonanie | złącze żeńskie, proste |
| Wytrzymałość izolacji | 108 Ω |
| Zakres temperatury obudowy | -25…+85 °C |
| zmostkowany | Nie |
| Ścieżka połączenia | M12 |
| napięcie znamionowe | 24 V |
| Wytrzymałość izolacji | 108 Ω |
| Norma dot. łączników wtykowych | IEC 61076-2-101 |
| Nr certyfikatu (UL) | E307231 |
| Norma dot. łączników wtykowych | IEC 61076-2-101 |
| Wtyk po lewej | M12, Kodowanie A, IP69, styk żeński, prosty, Tworzywo sztuczne, LED, nieekranowane |
| Wtyk po prawej | Wolny koniec przewodu |
| Nagłówek obrazu-06 | Idealne narzędzie: Screwty ® z regulacją momentu obrotowego |
| Podpis obrazu-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211569) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1094192000) |
| Powiadomienie o zmianie produktu |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [Technical change to straight M12 cord sets with LED function](https://mdcop.weidmueller.com/mediadelivery/asset/900_307420) [Technische Änderung für gerade M12 Leitungen mit LED-Funktion](https://mdcop.weidmueller.com/mediadelivery/asset/900_307421) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UL) | E307231 |
