SAIL-M12BG-5-3.0T
SAIL-M12BG-5-3.0T
Méretrajz
Straight socket
SAIL-M12BG-5-3.0T
Póluskiosztás
Socket
SAIL-M12BG-5-3.0T
Kapcsolási rajz
SAIL-M12BG-5-3.0T
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-5-3.0T

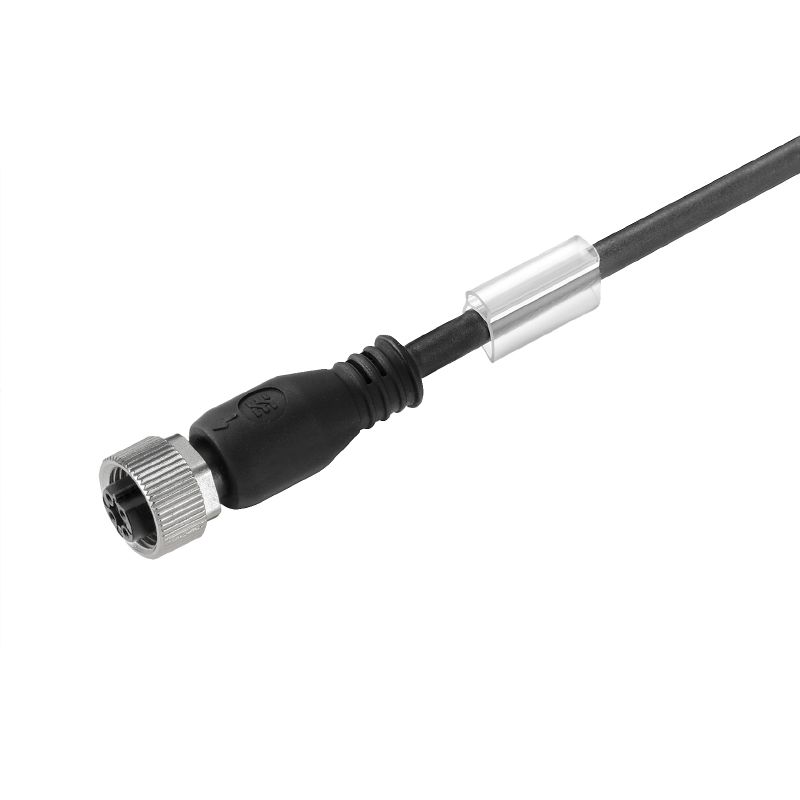

Sensor/actuator line, One end without connector, M12, Number of poles : 5, 3 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Produkt-ID 1021670300
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 7 Använda produkter 4
Approvals General ordering data Dimensions et poids Environmental Product Compliance Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Kontakt vänster Kontakt höger Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E307231

General ordering data

Version
Sensor/actuator line, One end without connector, M12, Number of poles : 5, 3 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
N. d’ordine
1021670300
Type
SAIL-M12BG-5-3.0T
GTIN (EAN)
4032248735228
Qty.
1 items

Dimensions et poids

Poids net
111,76 g

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Accelerartion
5 m/s²
Antal ledare
5
Antal poler
5
Böjcykler
10 Mio
Böjradie min, fast monterad
4 x kabeldiameter
Böjradie min, rörlig
7,5 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Ja
Färkodning
brun
vit
blå
svart
grå
Halogener
Nej
hastighet
200 m/s
Hybridkabel
Nej
Isolering
PP
Kabellängd
3 m
Konfigurerbar kabellängd
Nej
Ledararea
0,34 mm²
Mantel i enlighet med UL AWM-stil
20233 (80 °C / 300 V)
Mantelmaterial
PUR
Sheathing colour
svart
Skärmad
Nej
Släpkedjetålighet
Ja
Säker mot svetsstänk
Ja
Temperaturområde, fast lagd
-40...105 °C
Temperaturområde, rörligt
-30...105 °C
Vridtålighet
360 °/m
Ytterdiameter
5.1 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsvridmoment
M12: 0,8 - 1,2 Nm
bockad
Nej
Coding
A-kodad
Filettatura del collegamento
M12
Housing main material
PUR
Isolationsmotstånd
108 Ω
Kontaktmaterial
Kopparlegering
LED
Nej
Material låsring
Zinkpressgjutning
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
60 V
Nyckelbredd
12 mm
Powierzchnia styku
förgylld
Skyddsklass
IP65
IP66
IP67
IP68
i åtdraget tillstånd
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+85 °C
Wykonanie
Hylsa, rak

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Jmenovité napětí
60 V

Allmänna standarder

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E307231

Normer

Вилочный разъем, стандарт
IEC 61076-2-101

Kontakt vänster

Stickkontakt vänster
M12, A-kodad, Antal poler: 5, honkontakt, rak, anslutningsstickpropp, oskärmad

Kontakt höger

Stickkontakt höger
Fri ledarrände

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
